Ligar o manipulador ao controlador

Descrição

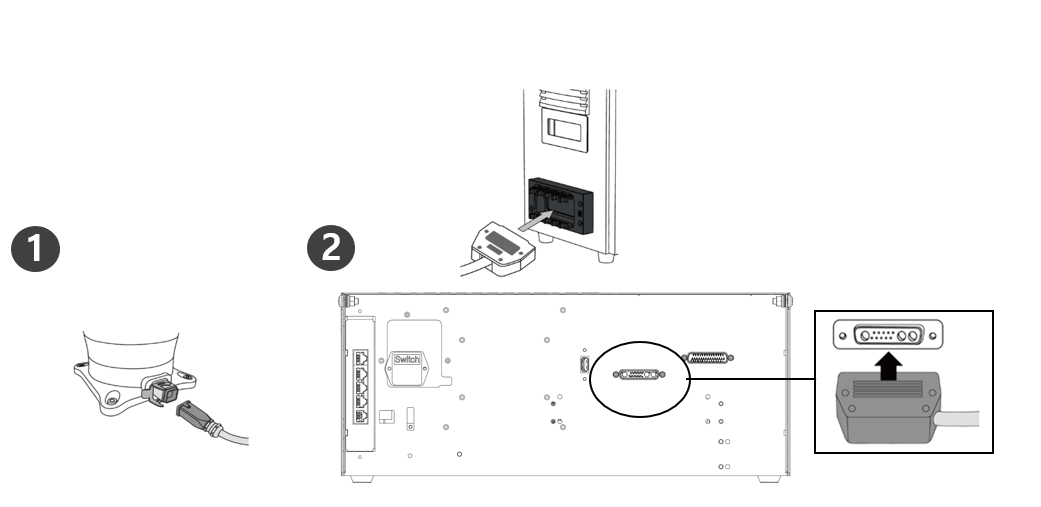

1

Engate o anel de fixação depois de ligar o cabo de ligação do manipulador

Ligue o cabo de ligação do manipulador às ligações correspondentes no controlador e instale o anel elástico para evitar que o cabo se solte

2

Ligar a extremidade oposta do cabo de ligação do manipulador ao controlador

Empurre a outra extremidade do cabo de ligação do manipulador para a ligação correspondente no controlador até ouvir um estalido no lugar para evitar que o cabo se solte.

Cuidado

Não desligue o cabo do manipulador enquanto o robot estiver ligado. Isto pode causar mau funcionamento do robot.
Não tente nenhuma modificação ou extensão no cabo do manipulador.
Ao instalar o controlador no chão, fixe pelo menos 50 mm de folga em cada lado para garantir uma ventilação adequada.
Certifique-se de que bloqueia corretamente os conetores antes de ligar o controlador.

Nota

Ao configurar o sistema, recomenda-se a instalação de um redutor de ruído para evitar a influência de ruído entre dispositivos e mau funcionamento do sistema.

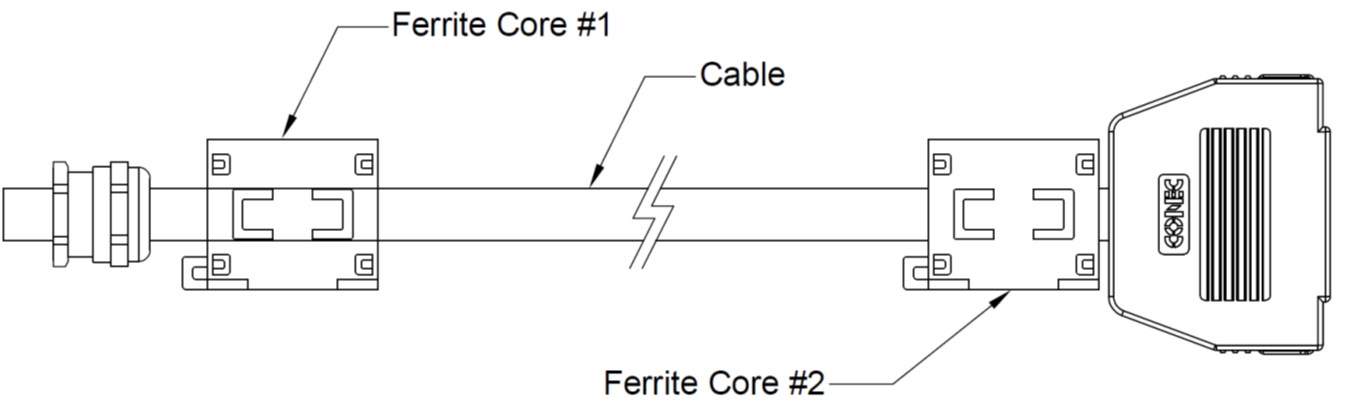

Se o controlador for afetado pelo ruído gerado por ondas eletromagnéticas, recomenda-se que os núcleos de ferrite sejam instalados em ambas as extremidades do cabo do manipulador para garantir o funcionamento normal. Os locais de instalação são os seguintes:
