Fixar a base do robot
MENDATORY EASY 3 MIN
São necessárias peças adicionais para fixar a base do robot e para montar a ferramenta na flange da ferramenta, conforme ilustrado abaixo.
- Parafusos de chave sextavada M8: Quatro
- Pinos de posicionamento para Φ 5: Dois

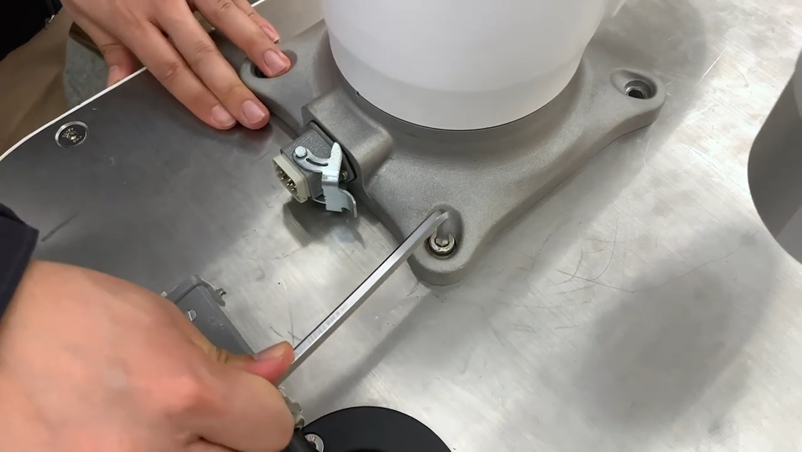

Fixe os 4 orifícios na base do robot com parafusos M8. Fixar o robô Para obter mais informações, consulte .
- Recomenda-se que aperte os parafusos com um binário de aproximadamente 20 Nm quando os fixar. Para evitar o afrouxamento devido à vibração, use uma arruela (plana por mola).
- Se o robô precisar ser instalado corretamente em uma posição fixa, dois pinos de posicionamento Φ 5 permitem que ele seja instalado na posição desejada
