Ecrã de estado

Para ver ou testar as informações de E/S, toque no botão Status no menu principal.

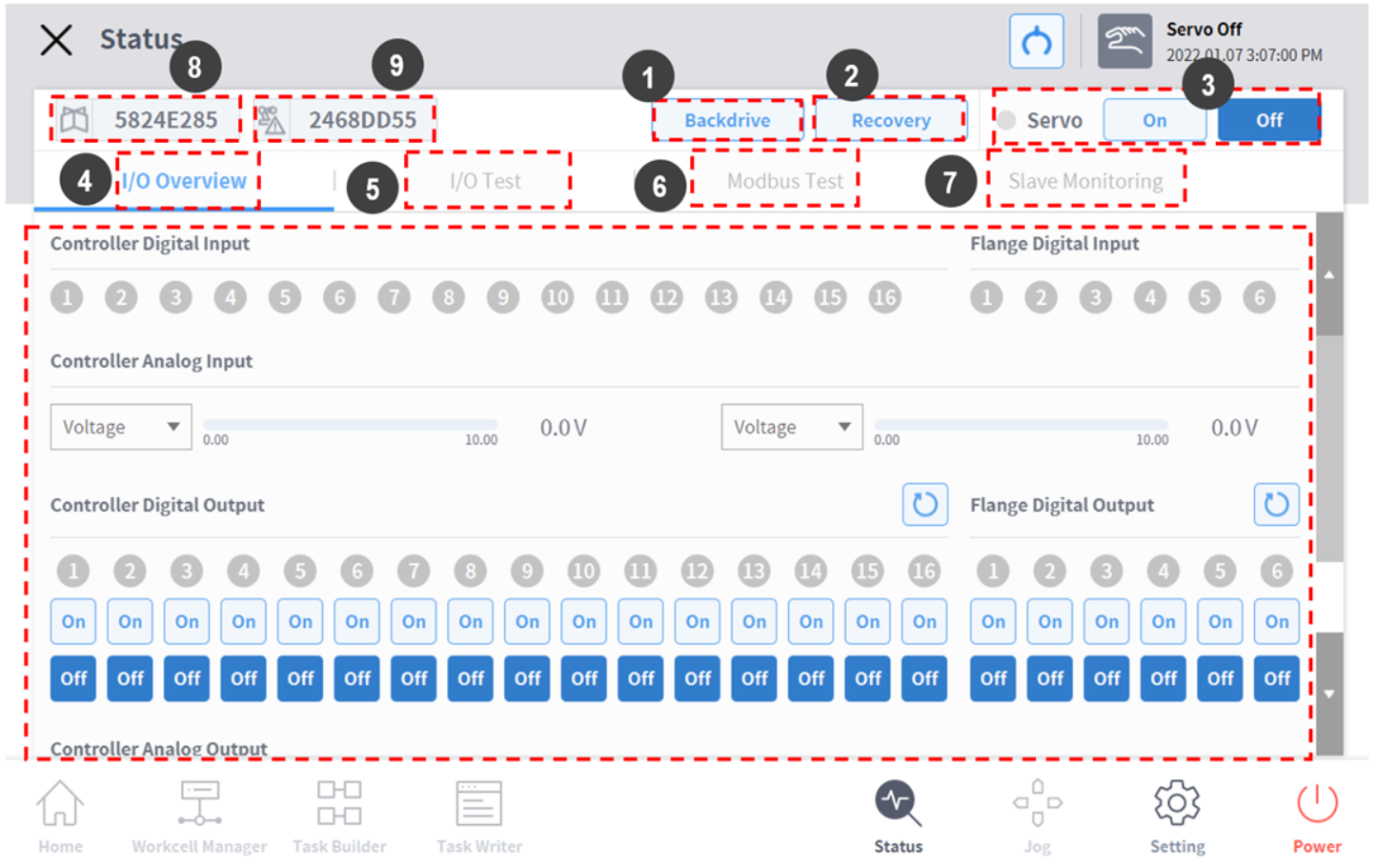

A janela de estado permite-lhe visualizar as informações de entrada e saída do controlador e dos instrumentos ligados à flange e ativar um modo de funcionamento não-motorizado e recuperação segura.

A janela de estado é uma janela pop-up, para que possa escolher entre Home, Task Builder, Durante a execução no modo automáticono ecrã Task Writer (Escritor de tarefas), premir o botão de estado no menu principal irá abrir o ecrã de estado para permitir verificar as informações de E/S. O teste de saída não pode continuarenquanto estiver em execução no modo de alta.





Número

Item

Descrição

1

Movimento não motorizado

Quando o robot é parado devido a uma avaria durante a operação, a alimentação de cada junta pode ser cortada e a posição pode ser movida manualmente para voltar ao funcionamento normal.

2

Recuperação segura

Define o ângulo e a posiçãodo robô quando está definido para o modo de recuperação de software e modo de embalagem.

3

Servo-ligado

Fornece energia para acionar cada junta do robô.

4

E/S.

Gere os estados de entrada e saída digital e analógico do controlador e das flanges.

5

Teste de E/S.

Verifique e teste o estado dos dispositivos de entrada/saída digitais e analógicos nos controladores e flanges a serem utilizados na tarefa.

6

Teste do bus de modo

Teste o sinal para o dispositivo de bus de modo que está definido.

7Monitorização secundáriaMonitoriza todas as funções secundáriasfornecidas pela Ethernet secundária industrial (PROFINET, Ethernet/IP, Modbus).

8

Espaço de trabalho

Valores de estado

Criptografa e exibe todos os dados registrados da área de trabalhopara que você possa ver se alterou as configurações da área de trabalho.

9

Definições de segurança

Valores de estado

Encripta todos os dados de segurança registados para que possa ver se alterou as definições nas definições de segurança.
