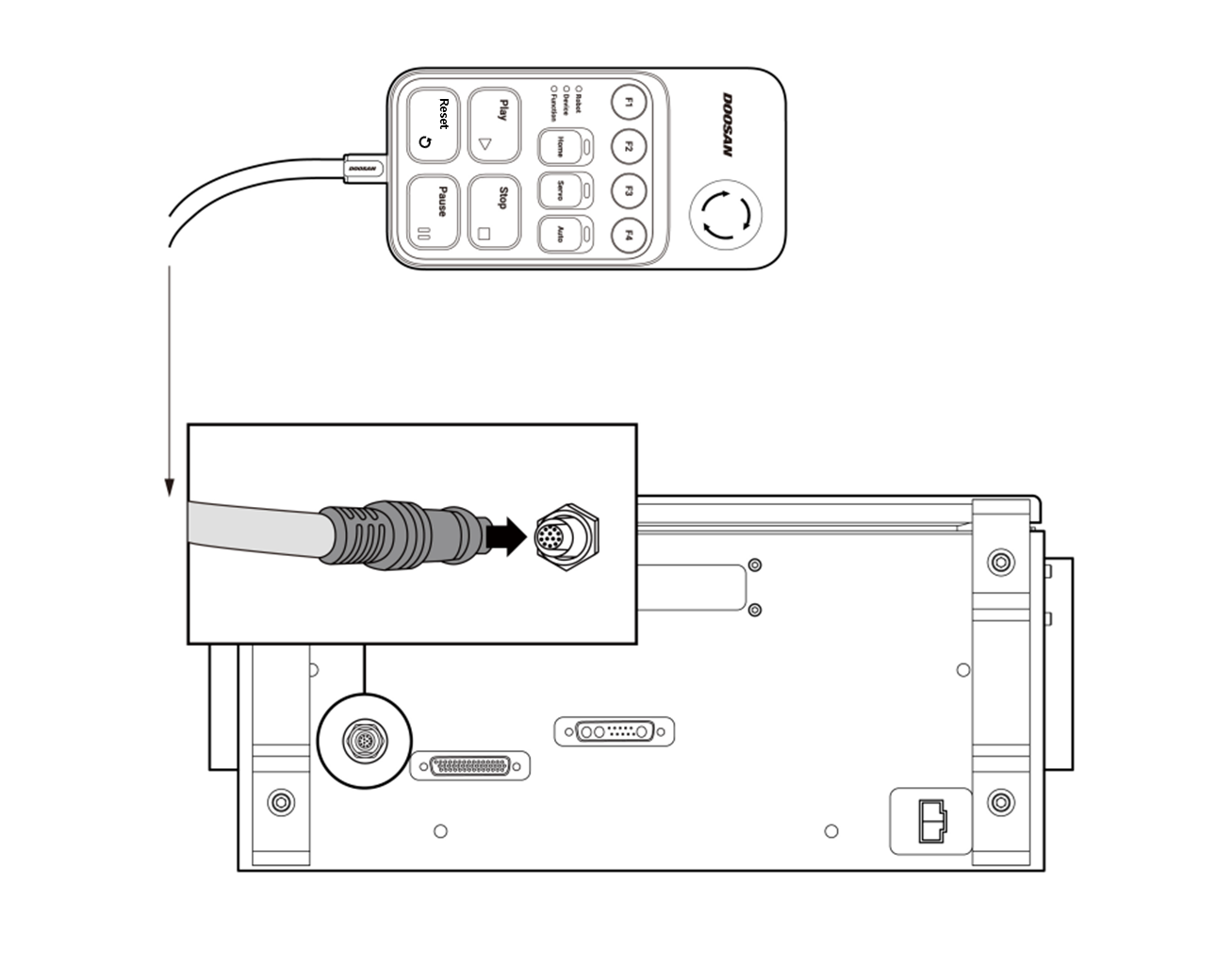

Conexão do controlador e do pendente inteligente

Conete o cabo do pendente inteligente à conexão apropriada no controlador e, em seguida, encha a trava do parafuso no sentido horário para evitar que o cabo caia.

Aviso

Definir o interrutor de configuração do botão de paragem de emergência Defina a definição do interrutor de definição do botão de paragem de emergência de acordo com. Se as definições do interrutor de configuração do botão de paragem de emergência forem diferentes da configuração real, o botão de paragem de emergência não funcionará e poderá causar ferimentos ao utilizador em situações críticas. Certifique-se de que verifica o estado da definição e o funcionamento do botão de paragem de emergência.

Cuidado

Ao ligar cabos, certifique-se de que verifica a forma da ligação para evitar dobrar os pinos antes de os ligar.
Ao utilizar o Smart Pendant numa parede ou num controlador, tenha cuidado para não tropeçar no cabo de ligação.
Não permita que o controlador, cabo do pendente inteligente, entre em contacto com líquidos.
Não instale o controlador e o pendente inteligente em ambientes poeirentos ou húmidos.
O controlador e o pendente inteligente nunca devem ser expostos a ambientes com pó que excedam a classificação IP20. Tenha muito cuidado em ambientes com poeiras difíceis.
Ao posicionar o cabo do pendente inteligente, certifique-se de que o cabo tem uma curvatura mínima de 120 mm.

Saber

Ao configurar o sistema, recomenda-se a instalação de uma funcionalidade de redução de ruído para evitar os efeitos do ruído durante o periodo e o sistema de funcionamento incorreto.

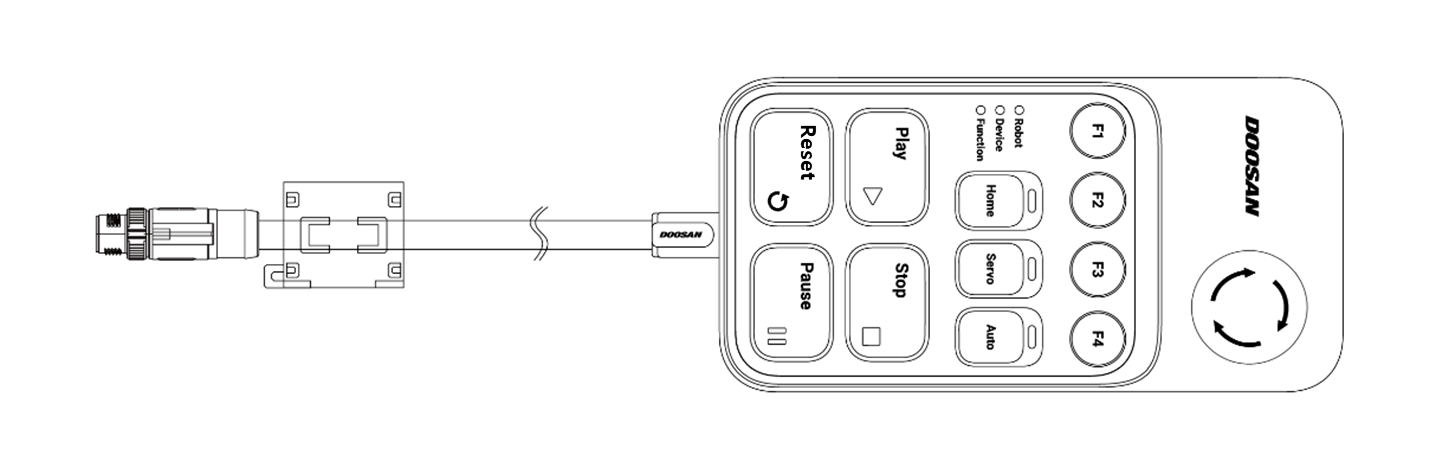

Se o pendente inteligente for afetado por ruído eletromagnético ou afetar outro equipamento, o núcleo de ferrite deve ser instalado para utilização normal. O local de instalação é mostrado abaixo.
