Subpeças e funções
Popular

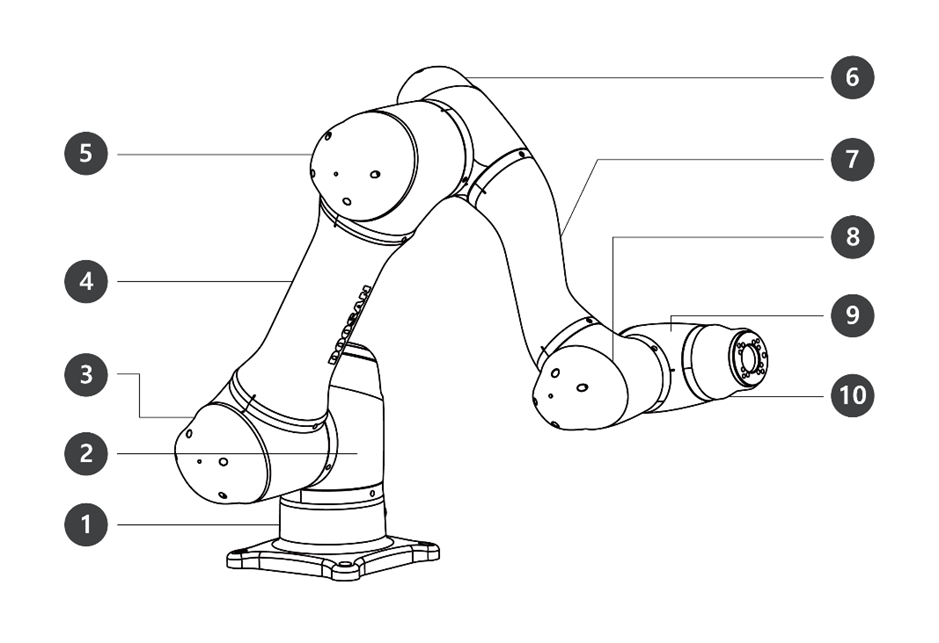

Nome de cada parte
No. | Nome | No. | Nome |
|---|---|---|---|
1 | Base | 6 | J4 |
2 | J1 | 7 | Link2 |
3 | J2 | 8 | J5 |
4 | Link1 | 9 | J6 |
5 | J3 | 10 | Flange da ferramenta |

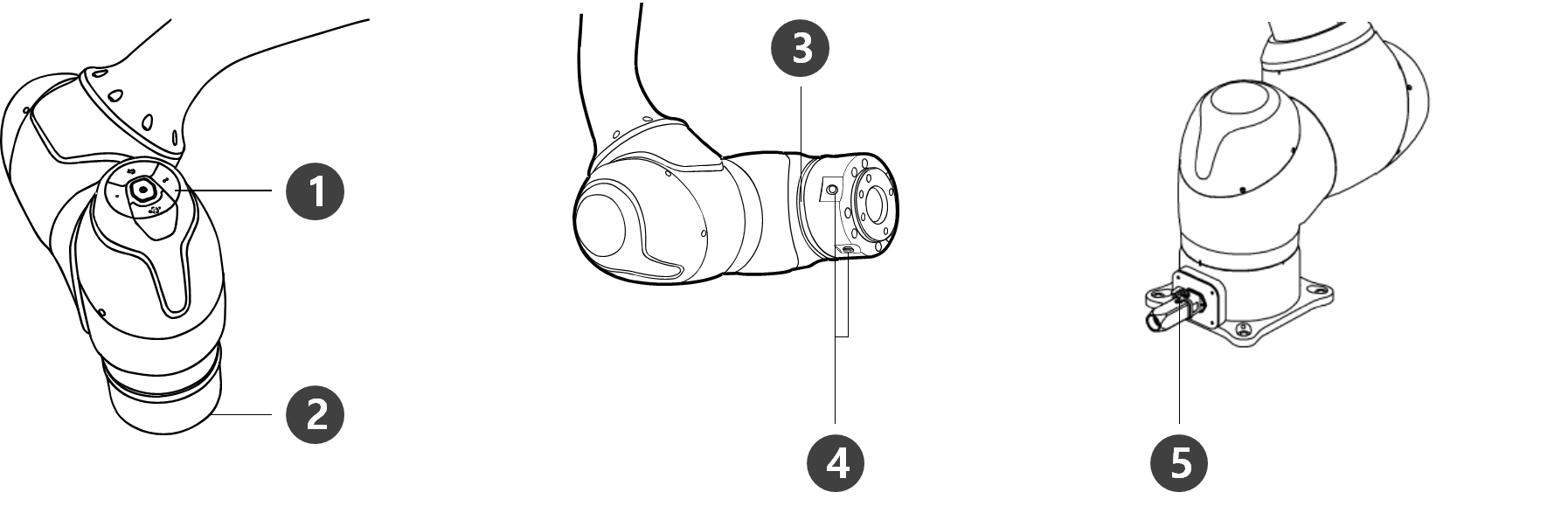

Principais caraterísticas
No. | Item | Descrição |
|---|---|---|
1 | Cockpit | [Opção] Este é um botão de ação para ensino e operação diretos. |
2 |
| A área onde a ferramenta deve ser instalada. |
3 | LED da flange | Cor indica o estado do robot. Estado específico do modo e cores do LED da flangeConsulte para obter mais informações sobre o estado do robô. Version : H Series Para a série H, é fornecido um LED adicional no eixo 1, indicando o mesmo estado e cor. |
4 | E/S da flange | Portas de E/S para controle de ferramentas. |
5 | Conector | Usado para aplicação de energia e comunicação do robô. |

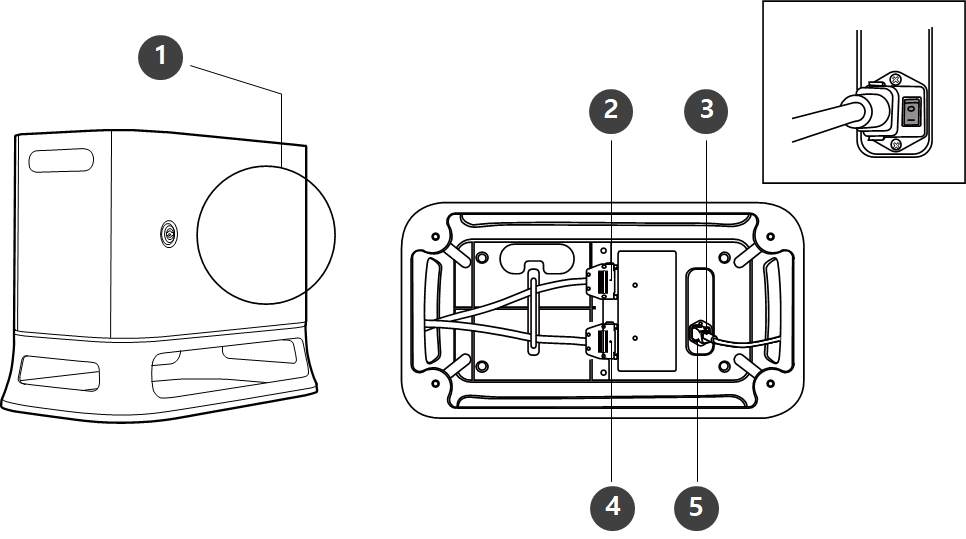

Controlador
No. | Item | Descrição |
|---|---|---|
1 | Ligação E/S (interna) | Pode ser ligado ao controlador de outro robô ou ao dispositivo periférico. |
2 | Ligação do cabo pendente de costura | Conete o cabo do pendente de costura ao controlador. |
3 | Interrutor de alimentação | Permite ligar ou desligar a alimentação principal do controlador. |
4 | Ligação do cabo do coletor | Ligue o controlador ao controlador. |
5 | Ligação de alimentação | Ligue a alimentação ao controlador. |
Saber
- Se selecionou um controlador opcional, consulte o manual do utilizador no Anexo e ligue-o para o utilizar.

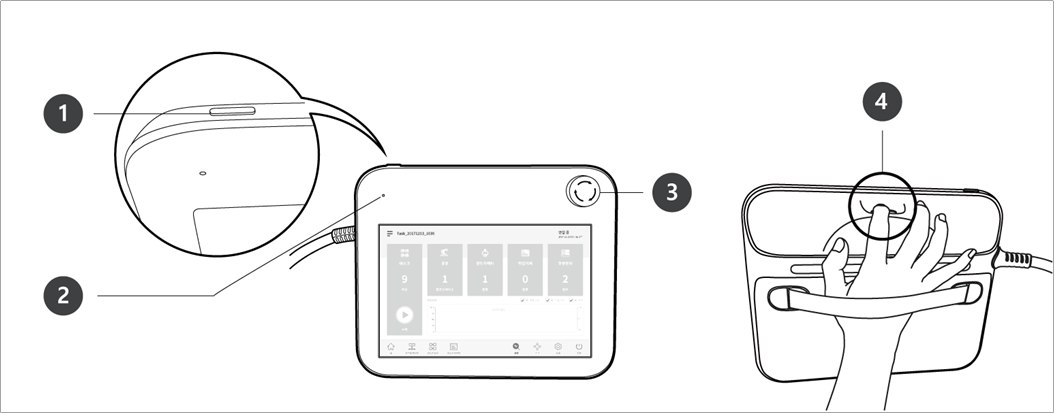

Pendente de costura
Não | Item | Descrição |
|---|---|---|
1 | Botão de alimentação | A alimentação elétrica do pendente de costura pode ser ligada ou desligada. Ligar/desligar o sistema Para obter mais informações, consulte . |
2 | LED de alimentação | Acende-se quando a alimentação está ligada. |
3 | Botão de paragem de emergência | Em caso de emergência, o robot pode ser parado premindo o botão. |
4 | Botão de orientação da mão | Pode manter o robot premido e movê-lo para a posição pretendida premindo o botão. |
Saber
- Se precisar de proteger e montar a suspensão Teach durante o seu trabalho, as nossas coberturas macias tornarão a sua utilização mais segura e fácil.
