Configuração de E/S de flange

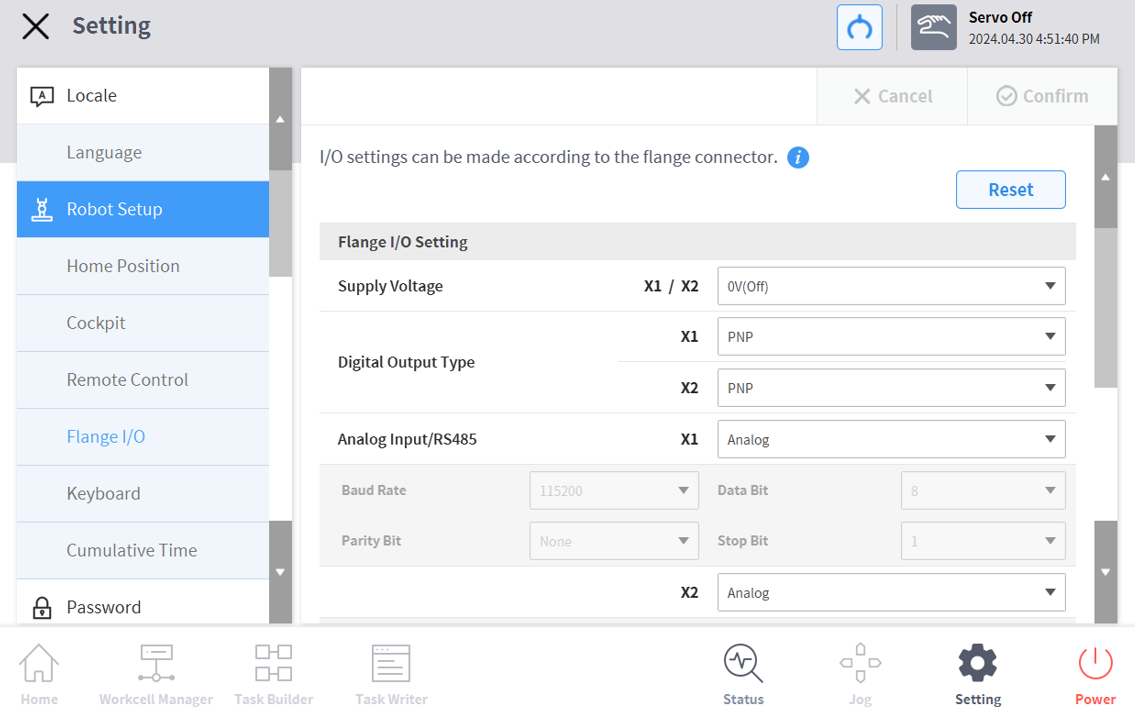

1. Na área do menu Configurações, selecione o menu Flange I/O em Configurações do Robô (visível apenas quando um novo flange é conectado)
   • As informações atualmente definidas aparecem na janela Gerenciamento de configurações.

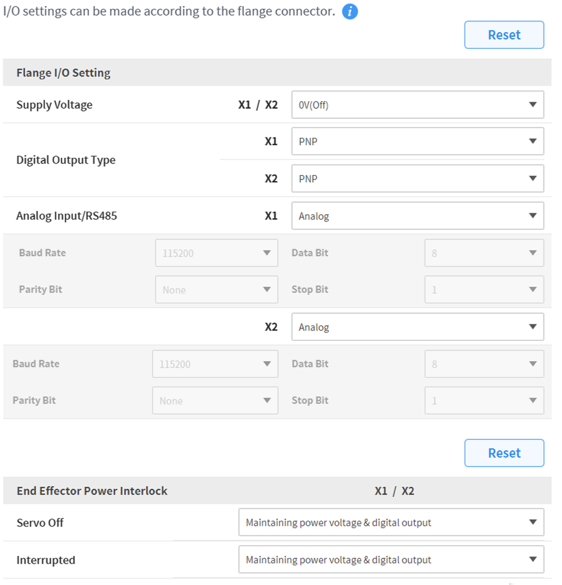

2. Alterar opções nas configurações de E/S do flange (X1/X2)

   • Tensão de alimentação

     • Função de fonte de alimentação 0V/12V/24V
   • Tipo de saída digital

     • PNP / NPN
   • Entrada Analógica/RS485

     • Use portas X1/X2 como entrada analógica ou RS485
     • Ao selecionar RS485, defina Baud Rate, Data Bit, Parity Bit e Stop Bit.
3. Alterar opções para End Effector Power Interlock

   • Servo desligado

     • Manutenção da tensão de alimentação e saída digital
     • Mude a tensão de alimentação e a saída digital para 0V e reverta para o último estado quando o Servo estiver ligado.
   • Interrompido

     • Manutenção da tensão de alimentação e saída digital
     • Mude a tensão de alimentação e a saída digital para 0 V e reverta para o último estado quando for reiniciado.
4. Quando terminar, pressione o botão OK.

   • A configuração do seu ambiente para usar E/S de flange agora está concluída.

알아두기

• A série A exibe apenas X1.

×
