Poses e condições de medição
As medidas da articulação 1 foram realizadas durante o movimento horizontal com o eixo de rotação perpendicular ao solo.
As medidas da articulação 2 e da articulação 3 foram feitas parando-se o robô movendo-se para baixo o caminho perpendicularao solo com o eixo rotacional paralelo ao solo.
Saber
Estas medições são efetuadas nas piores condições possíveis. Pode variar consoante as condições de medição.
A pose para 33%, 66% e 100% de extensão
| Articulação 1 | Articulação 2 | Articulação 3 |
Extensão de 100% Parar categoria 0 |
 |
 |
 |
Extensão de 33% Parar categoria 1 |
 |
 |
- |
Extensão de 66% Parar categoria 1 |
 |
 |
- |
Extensão de 100% Parar categoria 1 |
 |
 |
 |

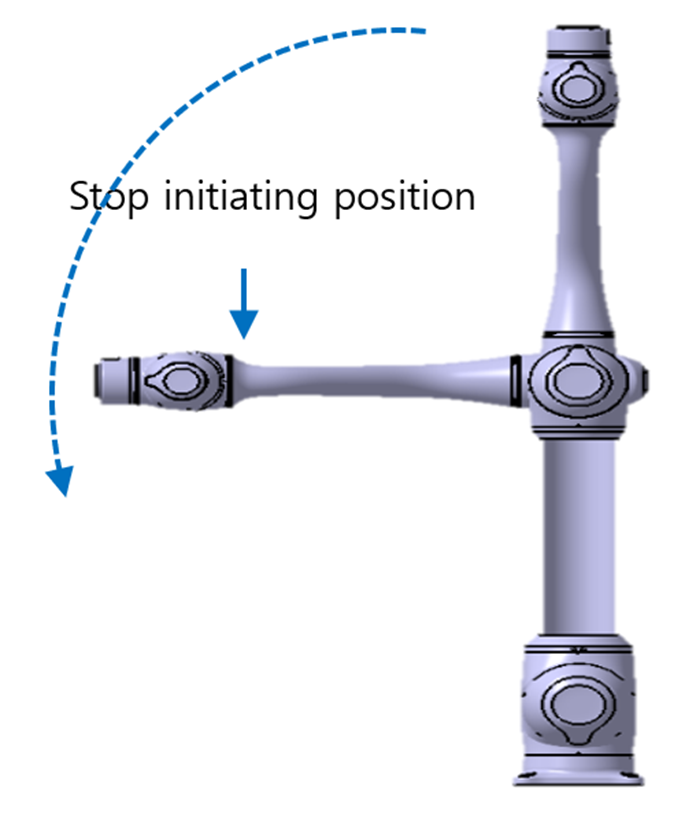

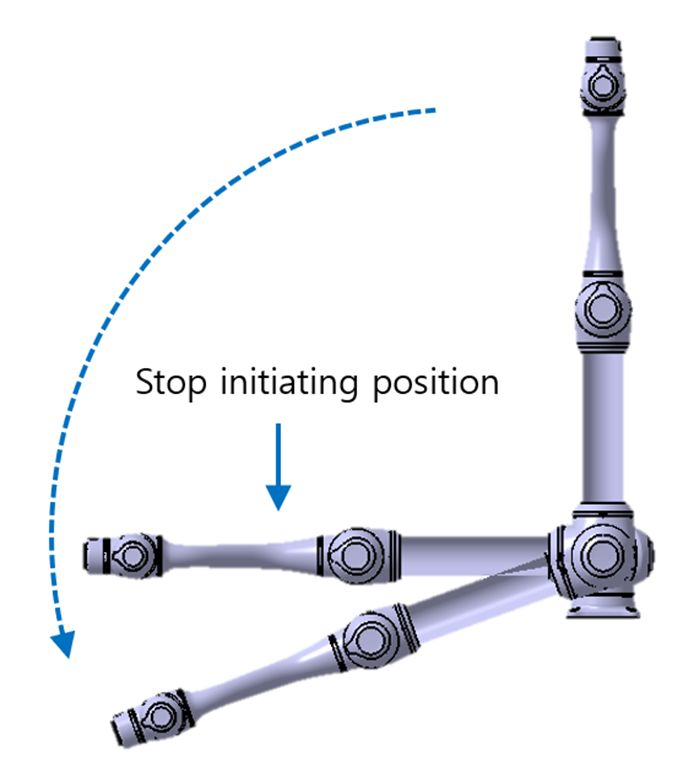

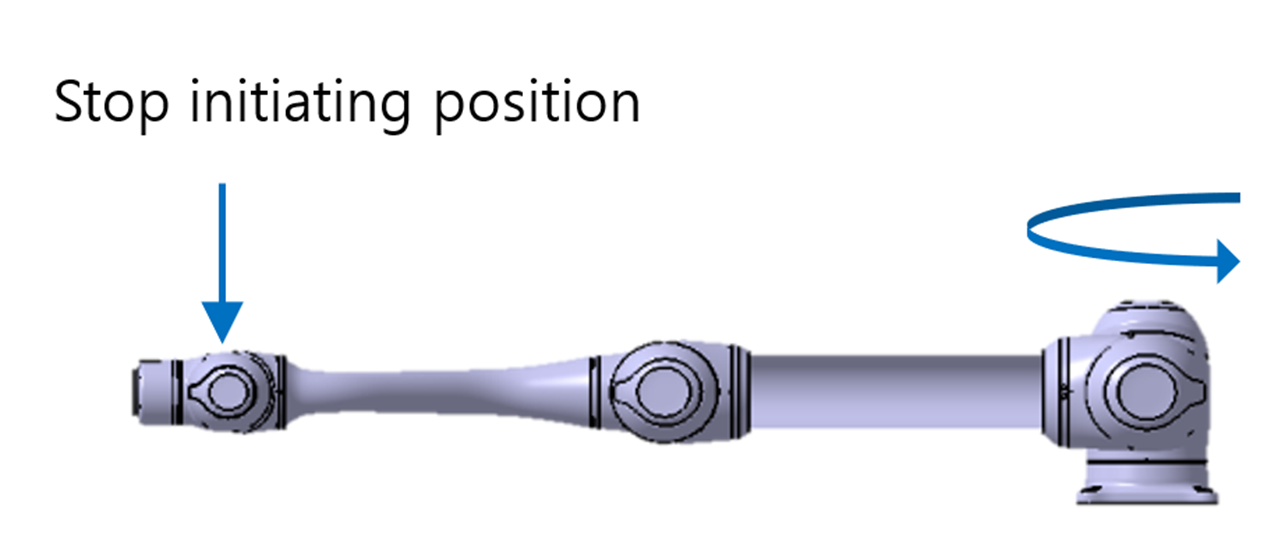

A pose quando a paragem é iniciada e o ângulo medido (θd)
Pose quando a paragem é iniciada | Ângulo medido | |
Articulação 1 |  | No slip,
|
Articulação 2 |
 |
 |
Articulação 3 |
 |
 |
