Ligue o controlador ao controlador
Ligue o cabo do robot ao controlador

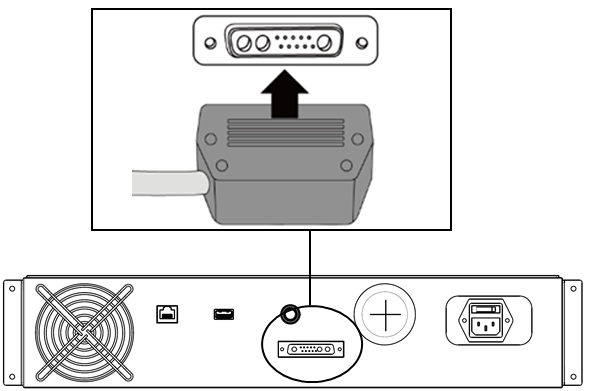

- Conete a outra extremidade do cabo de conexão do manifold ao conetor correspondente no controlador até que ele se encaixeno lugar para evitar que o cabo caia.
Cuidado
- Não desconete o cabo do manifold enquanto o robô estiver ligado. Isto pode provocar uma avaria no robot.
- Não modifique nem estenda o cabo do manifold.
- Ao instalar o controlador no chão, certifique-se de que existe uma folga de 50 mm em ambos os ladospara permitir a ventilação no equipamento.
- Certifique-se de que os conetores estão devidamente bloqueadosantes de ligar o controlador.
Saber
- Ao configurar o sistema, recomenda-se a instalação de uma funcionalidade de redução de ruído para evitar os efeitos do ruído durante o periodo e o sistema de funcionamento incorreto.

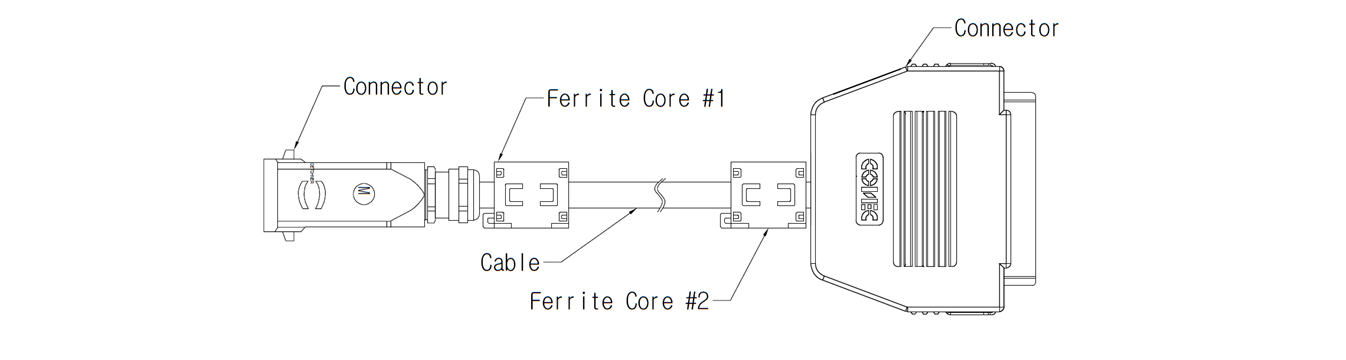

- Se o controlador for afetadopor ruído eletromagnético ou outro equipamento, recomenda-se a instalação de um núcleo de ferrite em ambas as extremidades do cabo do manifold para uso normal. O local de instalação é mostrado abaixo.
