Introdução ao produto (cs-06)

Subpeças e funções

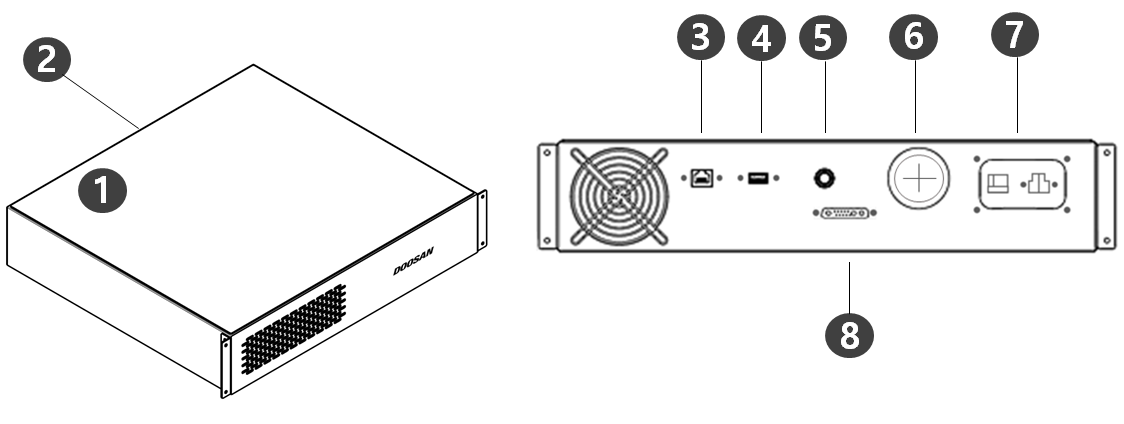

Controlador DC (cs-06)

Número

Item

Descrição

1

Ligação E/S (interna)

Pode ser ligado ao controlador de outro robô ou ao dispositivo periférico.

2

Botão de parada de emergência e conexão do pendente inteligente


Ligue o cabo do botão de paragem de emergência ou do Smart Pendant ao controlador.

3

Terminal de conexão de redePode utilizar computadores portáteis, equipamento TCP/IP, equipamento Modbus, SVMs, etc. ligando a uma ligação de rede no controlador.

4

Terminal de conexão USBOs logs gerados durante a operação do robô podem ser salvos em um dispositivo de armazenamento USB ou as tarefas podem ser exportadas ou importadas.

5

Botão de parada de emergência e conexão do pendente inteligente

Ligue o cabo do botão de paragem de emergência ou do Smart Pendant ao controlador.

6

Terminal de cabo externo

Terminal que pode conectar dispositivos externos.

7

Ligação de alimentação

Ligue a alimentação ao controlador.

8Ligação do cabo do coletorLigue o cabo do coletor ao controlador.

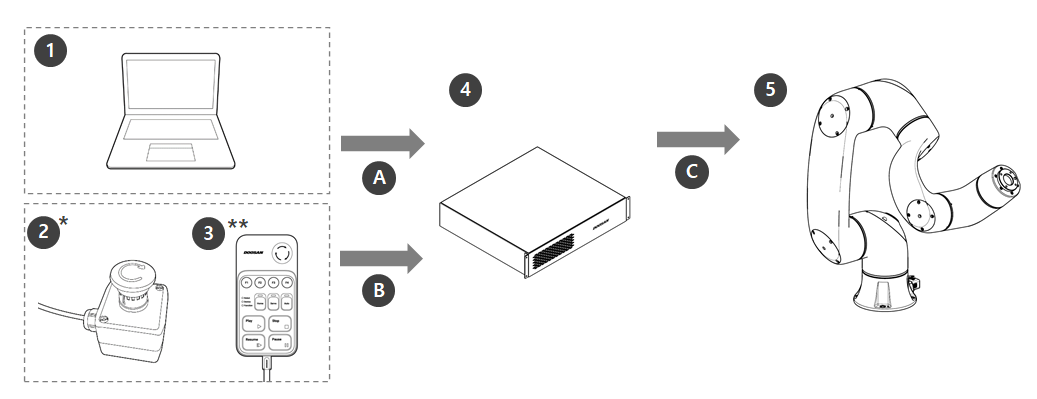

Gráfico de configuração do sistema

NúmeroNomeDescrição
1Computadores portáteis

Após a instalação da Plataforma DART, o ambiente de trabalho pode ser configurado como um pendente de cadela. O computador portátil não está incluído na caixa e é necessário para a instalação e utilização da plataforma DART.

2Botão de paragem de emergência *Como componente padrão, ele atua como um botão de parada de emergência no dispositivo Teach pendente ao usar um laptop.
3Pendente inteligente * *

Pendentes fáceis de usar que executam funções simples como ativação/desativação do servo ou execução/desativação de um programa definido, permitindo um controlo fácil do robô.

4Controlador *Ajusta o movimento do robô de acordo com a posição ou o movimento definido no dispositivo Teach-Pendant. A vasta gama de portas de E/S permite-lhe ligar e utilizar uma grande variedade de dispositivos e dispositivos.
5O popular *Um robô cooperativo industrial que pode ser utilizado para transportar objetos ou montar componentes e pode ser utilizado com uma variedade de ferramentas instaladas.
AComando/Monitor
BComandos
CAlimentação/Rede
  • Componentes principais (*) e opçõeses (* * *, vendidos separadamente)

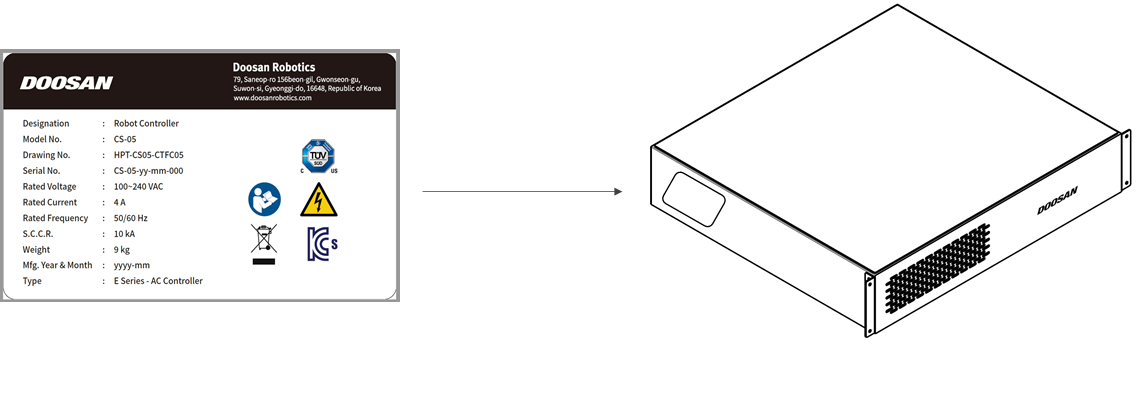

Placa de classificação e etiquetas
