Ligue o controlador ao controlador

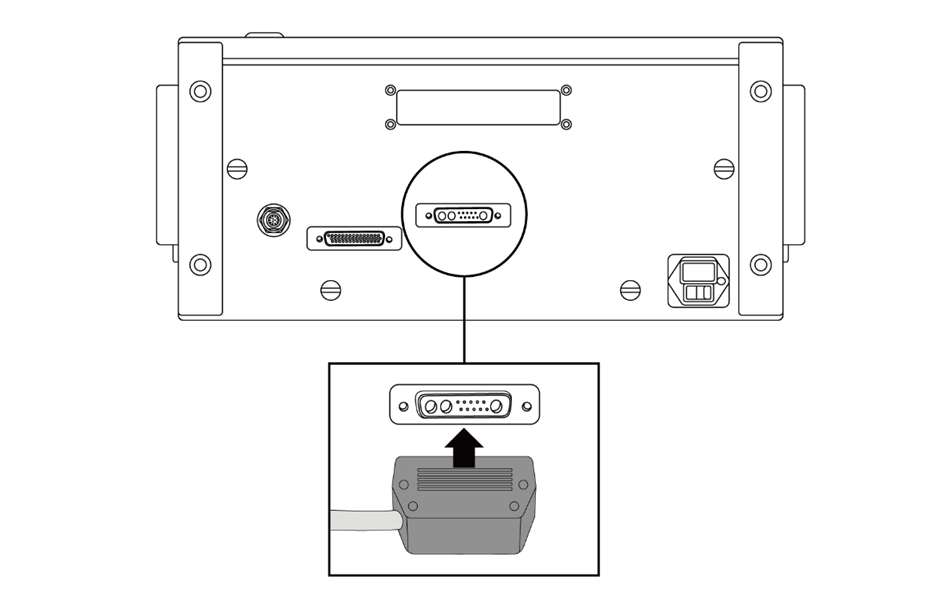

Ligue o cabo do robot ao controlador

  • Conete a outra extremidade do cabo de conexão do manifold ao conetor correspondente no controlador até que ele se encaixeno lugar para evitar que o cabo caia.

Cuidado

  • Não desconete o cabo do manifold enquanto o robô estiver ligado. Isto pode provocar uma avaria no robot.
  • Não modifique nem estenda o cabo do manifold.
  • Ao instalar o controlador no chão, certifique-se de que existe uma folga de 50 mm em ambos os ladospara permitir a ventilação no equipamento.
  • Certifique-se de que os conetores estão devidamente bloqueadosantes de ligar o controlador.

Saber

  • Ao configurar o sistema, recomenda-se a instalação de uma funcionalidade de redução de ruído para evitar os efeitos do ruído durante o periodo e o sistema de funcionamento incorreto.

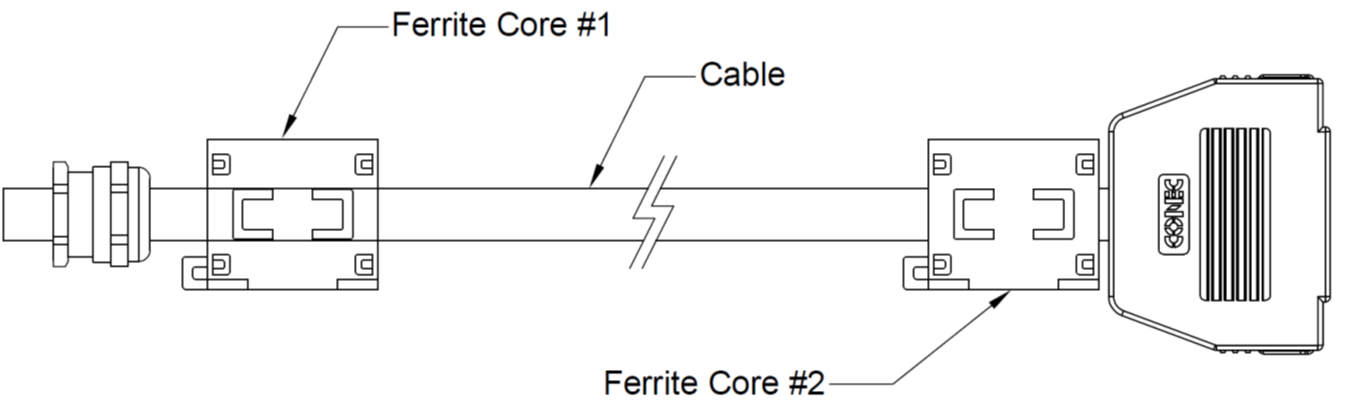

  • Se o controlador for afetadopor ruído eletromagnético ou outro equipamento, recomenda-se a instalação de um núcleo de ferrite em ambas as extremidades do cabo do manifold para uso normal. O local de instalação é mostrado abaixo.
