Configurar o terminal de potência de entrada e saída digital (TBPWR)

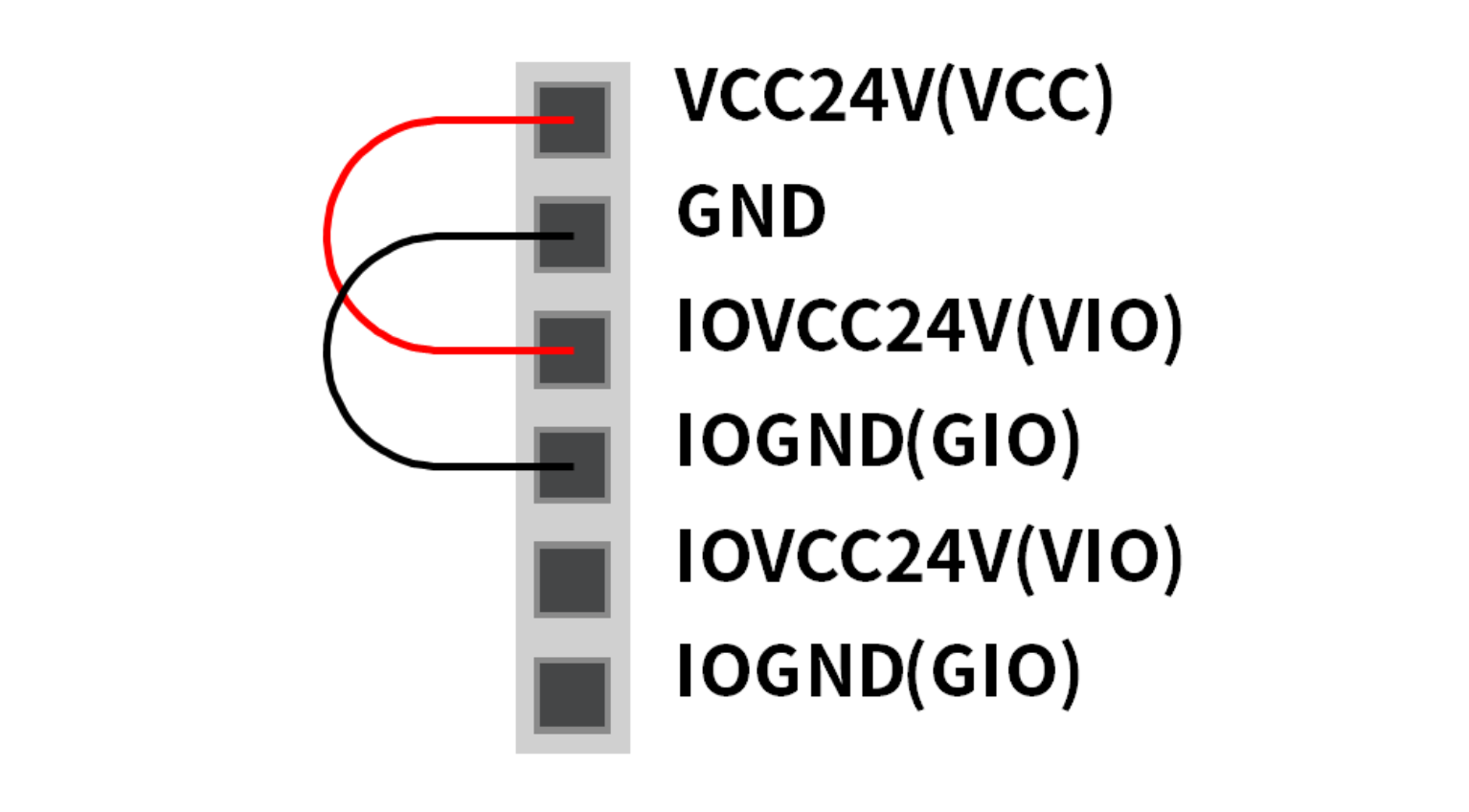

O VIO e o GIOsão a alimentação para a E/S digital do controlador de segurança localizado na parte frontal do controlador , separado do VC24V e GND fornecidospelo SMPS dentro do controlador. Se o utilizador utilizar uma corrente de 2A ou menos para E/S digital configurável Ligações de E/S Se não for necessário isolamento do instrumento e do controlador, a alimentação interna do controlador pode ser ligada à alimentação de E/S, conforme ilustrado na figura abaixo. (Definição de fábrica)

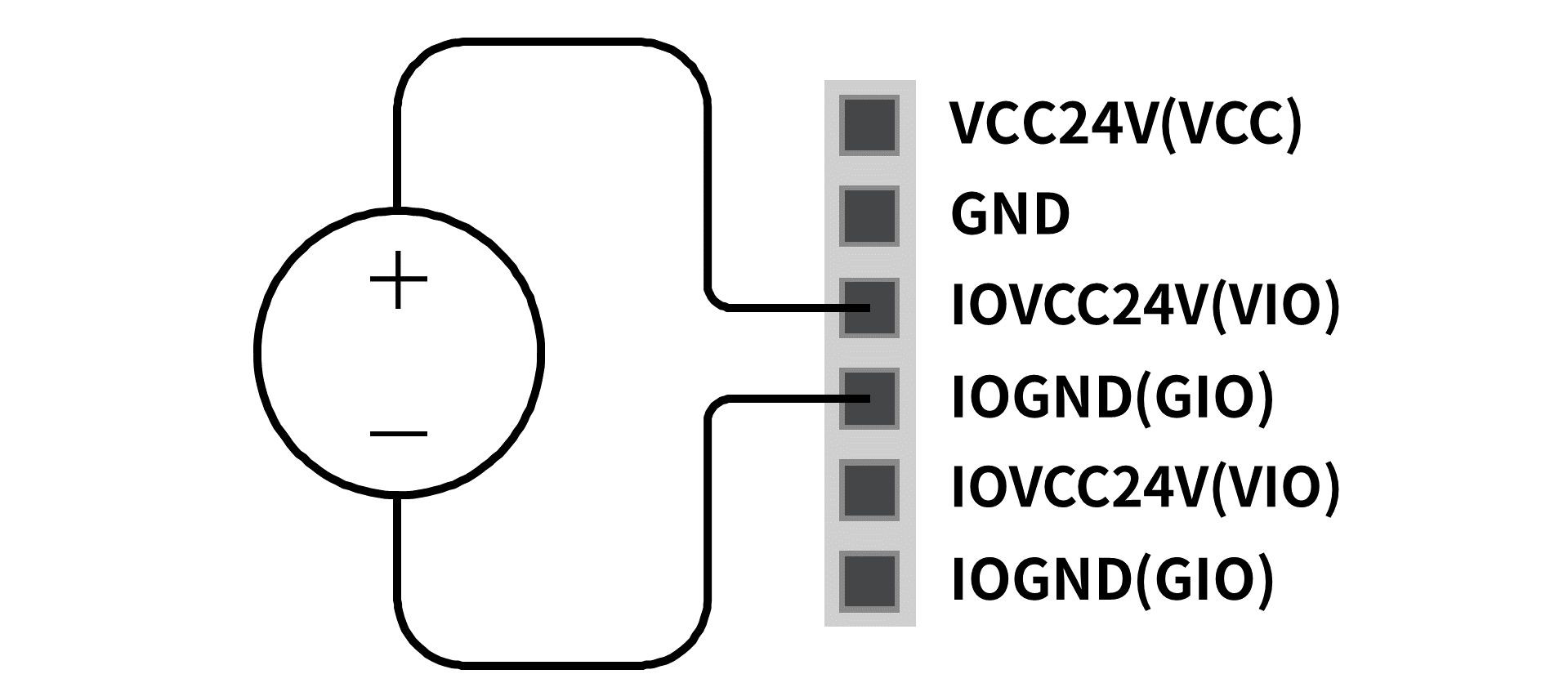

Uma alimentação externa separada(24 V ) deve ser ligada aos terminais VIO e GIO se for necessária uma corrente superior a 2A.

Quando a alimentação VIO é de entrada, o LED "IOPW (verde)" na parte superior do bloco de terminais TBPWR acende-se.

Cuidado

• Quando o controlador estiver desligado , certifique-se de que a alimentação externa (SMPS) está desligada.

Saber

• Se for utilizada mais de 2A corrente no VCC, GND do TBPWR, o fusível em frente ao terminal para a saída de potência irá fundir para garantir a segurança do sistema no interior do controlador ligado ao mesmo SMPS.
• Se for necessária uma corrente superior a 2A para fins de E/S digital configuráveis, certifique-se de que liga uma alimentação externa adicional (24 V) a VIO e GIO
