Alias e montagem de E/S.

Alias de E/S.

external_I-O Alias & Mount1.png

Menu

Itens

Descrição

1

I/O digital do controlador

O nome da E/S digital do controlador pode ser definido individualmente.

2

E/S digital de flange

O nome da E/S digital do flange pode ser definido individualmente.

3

I/O Analógico do Controlador

O nome da E/S analógica do controlador pode ser definido individualmente.

4

Entrada analógica de flange

O nome da E/S analógica do flange pode ser definido individualmente.

5

Nome de E/S.

O nome pode ter até 40 caracteres.

Montagem

A posição de instalação do robô pode ser definida no menu Posição de instalação do robô (montagem). Se o robô estiver instalado em uma superfície plana, essa etapa poderá ser ignorada.

A posição de instalação do robô pode ser definida em Parâmetros do robô > Configurações do robô > Montagem.

  • O ângulo de instalação pode ser medido usando a função de medição automática. No entanto, se o ângulo for inferior a 5 graus, a medição automática não estará disponível.

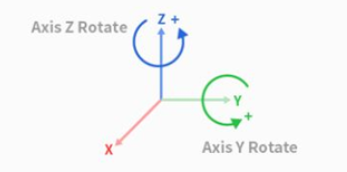

  • Se o robô estiver instalado no teto ou na parede, o ângulo de instalação do robô pode ser definido com rotações do eixo Y e do eixo Z.

  • Como o cálculo automático do peso da ferramenta é realizado com base na gravidade, recomenda-se redefinir o peso da ferramenta assim que a configuração da montagem for feita.

Cuidado

Ao definir a posição de instalação do robô (montagem), é recomendável alterar as coordenadas mundiais também. Se as coordenadas mundiais não forem alteradas, a posição do robô na tela do simulador do robô do pendente de ensino será exibida como o robô sendo instalado na superfície plana (básica).

external_I-O Alias & Mount2.png

Menu

Itens

Descrição

1

Botão de alternância Bloquear

Usado para bloquear o valor definido. A senha de segurança é necessária para modificar o valor definido.

2

Use o suporte

Botão para ativar o uso da montagem. O botão está disponível após o desbloqueio.

3

Medição automática

Isso automatiza uma operação comandada. A simulação 3D ao lado mostra esse movimento.

4

Imagem de informações

Esta é uma imagem que fala sobre o Monte.

5

Mensagem informativa

Esta é uma mensagem que informa sobre a medição automática.

6

Botão Incremento/Decremento

Isso permite que você aumente ou diminua o quanto desejar.

7

Campo de entrada Rotação do eixo Y.

O ângulo de rotação do eixo Y pode ser inserido diretamente.

8

Campo de entrada Rotação do eixo Z.

O ângulo de rotação do eixo Z pode ser inserido diretamente.

9

Botão Aplicar

Isso permite que os valores definidos sejam aplicados.
