E/S do controlador

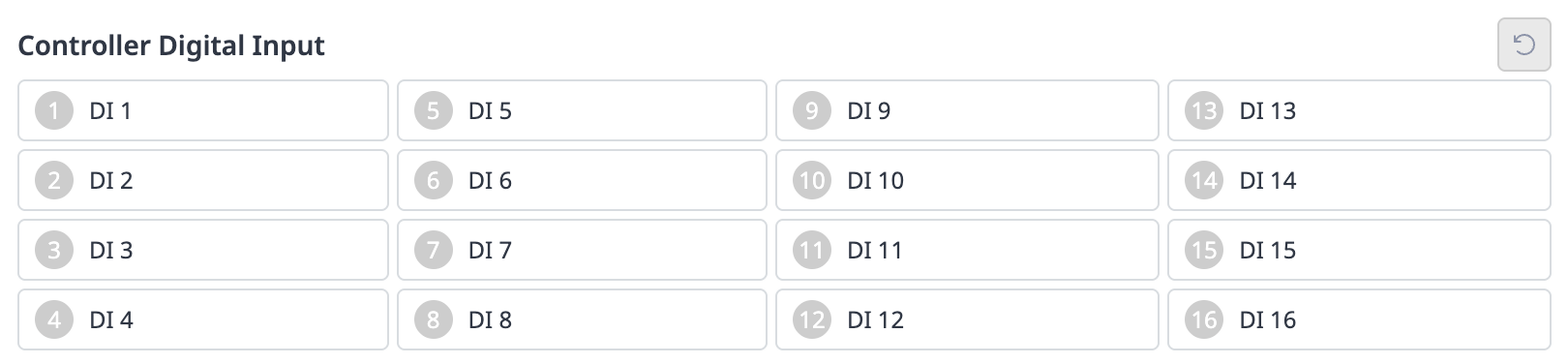

Entrada digital do controlador

1. Verifique o número da porta do dispositivo conectado ao controlador.

2. O seguinte é exibido dependendo do status da entrada digital do número correspondente.

   • Se o sinal digital for um sinal alto, o ícone será exibido em verde claro.

   • Se o sinal digital for um sinal baixo, o ícone será exibido em cinza.

Observação

O mesmo acontece quando a entrada digital é definida como uma entrada de segurança, o ícone é exibido em azul quando o sinal digital está alto e cinza quando está baixo.

Entrada de segurança

1. Verifique o número da porta do dispositivo conectado ao controlador.

2. O seguinte é exibido dependendo do status da entrada digital do número correspondente.

   • Se o sinal digital for um sinal alto, o ícone será exibido em verde claro.

   • Se o sinal digital for um sinal baixo, o ícone será exibido em cinza.

Saída digital do controlador

1. Verifique o número da porta do dispositivo conectado ao controlador ou flange.

2. Clique no ícone Liga/Desliga correspondente ao número da porta para ativar ou desativar a saída digital.

   • Quando o ícone Ligado é pressionado, o ícone muda para verde claro e a porta correspondente é ativada.

   • Quando o ícone Desligado é pressionado, o ícone muda para cinza e a porta correspondente é desativada.

Entrada analógica do controlador

1. Clique na lista suspensa na Entrada Analógica do Controlador para selecionar o item a ser verificado.

2. Verifique as informações de entrada analógica do item selecionado exibidas na tela.

Observação

O valor de entrada analógica não pode definir o valor de entrada na janela de status.

Saída analógica do controlador

1. Clique na lista suspensa na Saída Analógica do Controlador para selecionar o item a ser verificado.

   • As informações de saída analógica do item selecionado são exibidas no lado direito da lista suspensa.

   • O valor padrão para o tipo de sinal de saída analógica é tensão.

2. Altere o valor da saída analógica.
