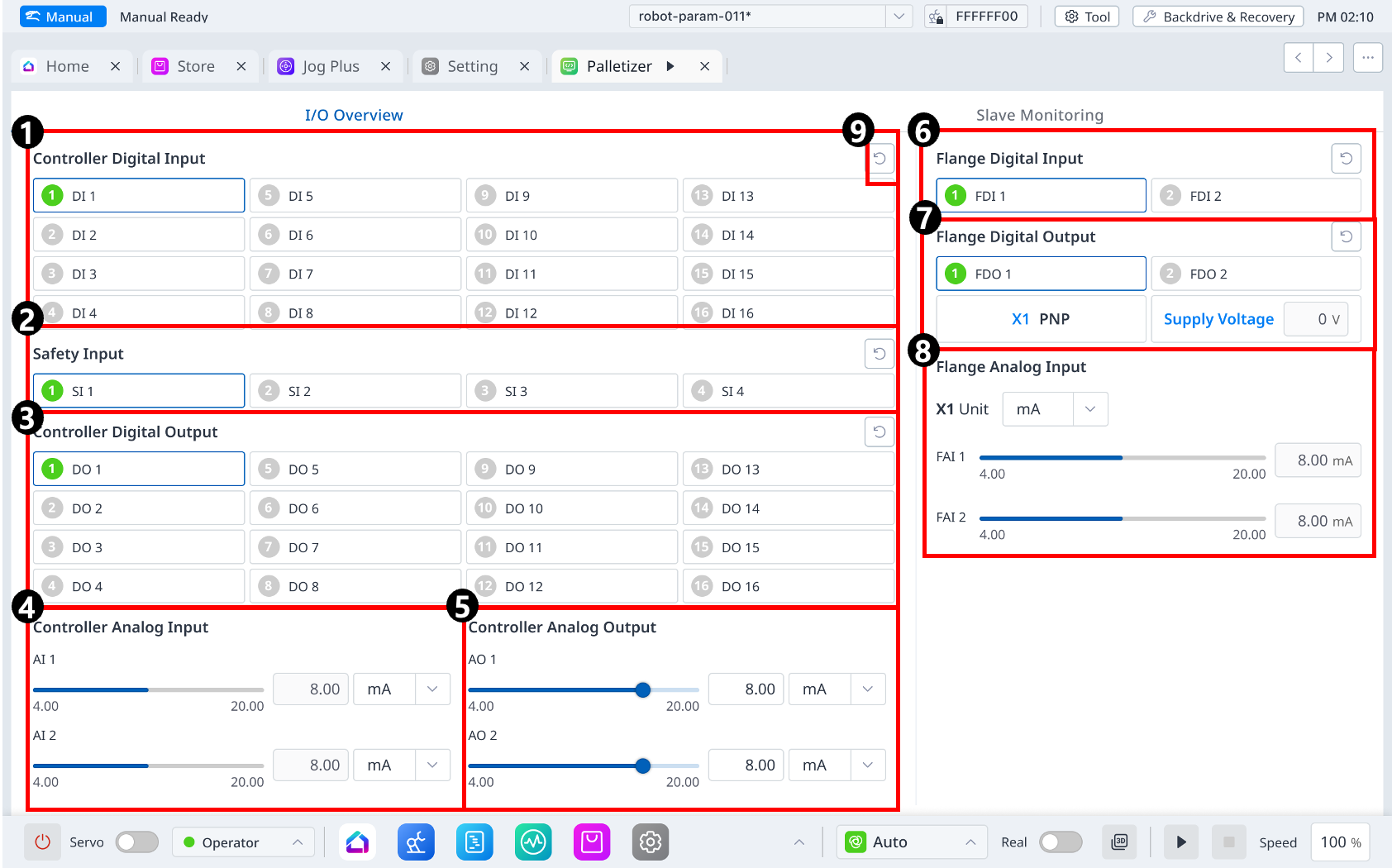

Disposição do ecrã para o módulo de estado
Itens de menu
| Item | Description | |
|---|---|---|
| 1 | Controller Digital Input | Esta seção é onde a entrada digital do controlador está definida. |
| 2 | Safety Input | Esta seção é onde a entrada de segurança é definida |
| 3 | Controller Digital Output | Esta seção é onde a saída digital do controlador está definida. |
| 4 | Controller Analog Input | Esta seção é onde a entrada analógica do controlador está definida. |
| 5 | Controller Analog Output | Esta seção é onde a saída analógica do controlador está definida. |
| 6 | Flange Digital Input | Esta seção é onde a entrada digital de flange está definida. |
| 7 | Flange Digital Output | Esta seção é onde a saída digital da flange está definida. |
| 8 | Flange Analog Input | Esta secção é onde apresenta o estado da entrada analógica do flange. |
| 9 | Refresh | Este botão permite alterar as definições para as predefinições. |
