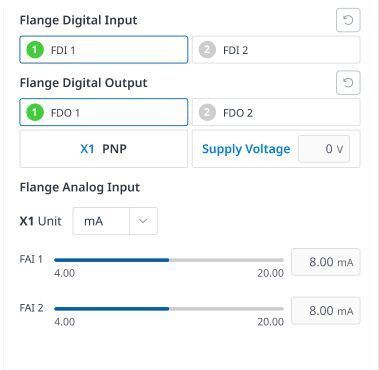

Configuração da porta de E/S do flange

Entrada digital de flange

1. Verifique o número da porta do dispositivo ligado à flange.
2. O seguinte é apresentado dependendo do estado da entrada digital do número correspondente.
   • Se o sinal digital for um sinal elevado, o ícone é apresentado a verde claro.
   • Se o sinal digital for um sinal baixo, o ícone é apresentado a cinzento.

Nota

• Se o sinal digital for Alto mesmo quando a entrada digital estiver definida como entrada de segurança, o ícone é apresentado a azul e, se for Baixo, é apresentado a cinzento.

Saída digital da flange

1. Verifique o número da porta do dispositivo ligado à flange.
2. Prima o ícone ligar/desligar correspondente ao número da porta para ativar ou desativar a saída digital.
   • Quando o ícone Ligado é pressionado, o ícone muda para verde claro e a porta correspondente é ativada.
   • Quando o ícone Desligado é pressionado, o ícone muda para verde claro e a porta correspondente é desativada.

Entrada Analógica Flangeada

1. Prima a lista pendente na entrada analógica da flange do controlador para selecionar o item a verificar.
2. Verifique as informações da entrada analógica da flange do item selecionado apresentado no ecrã.

Nota

• O valor da entrada analógica do flange não pode definir o valor de entrada na janela de estado.
