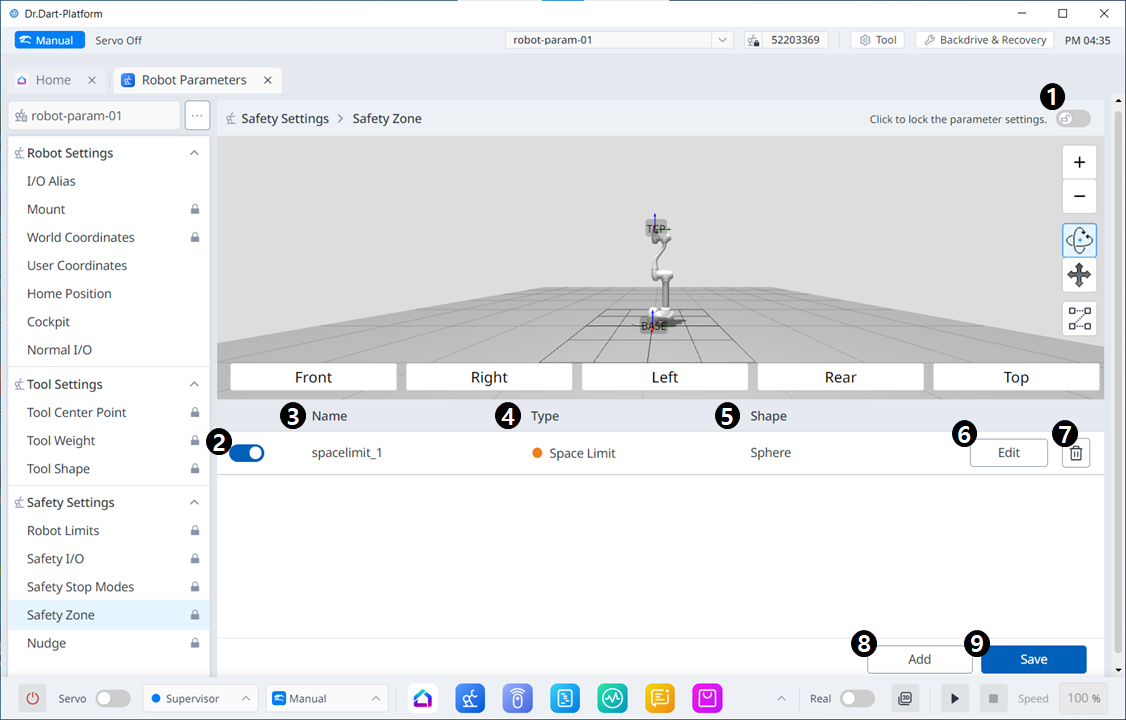

Zona de segurança

Itens de menu

	Item	Descrição
1	Bloquear botão de alternância	Utilizado para bloquear o valor definido. A palavra-passe de segurança é necessária para modificar o valor definido.
2	Escolha se deseja ativar	Este botão permite aplicar/anular a aplicação da zona de segurança criada.
3	Nome da zona	O nome dado pelo utilizador ao criar a zona de segurança
4	Tipo de zona	Tipos de zona de segurança (cada tipo tem parâmetros diferentes para definir) Limite de espaço Zona Colaborativa Zona de prevenção de esmagamento Zona de redução da sensibilidade de colisão Zona limite de orientação da ferramenta Zona personalizada
5	Forma da zona	Formas da zona de segurança Cuboide Cilindro Esfera Cuobid inclinado Caixa multiplano
6	Editar	Este botão permite editar as definições da zona de segurança criada. Ao premir este botão, surge uma janela de contexto que permite editar a zona de segurança.
7	Eliminar	Este botão permite eliminar a zona de segurança.
8	Adicionar	Este botão permite adicionar a zona de segurança. Este botão apresenta um pop-up que permite a adição da zona de segurança.
9	Guardar	Este botão permite guardar quaisquer alterações às definições relacionadas com a zona de segurança.

Esfera

Itens de menu

	Item	Descrição

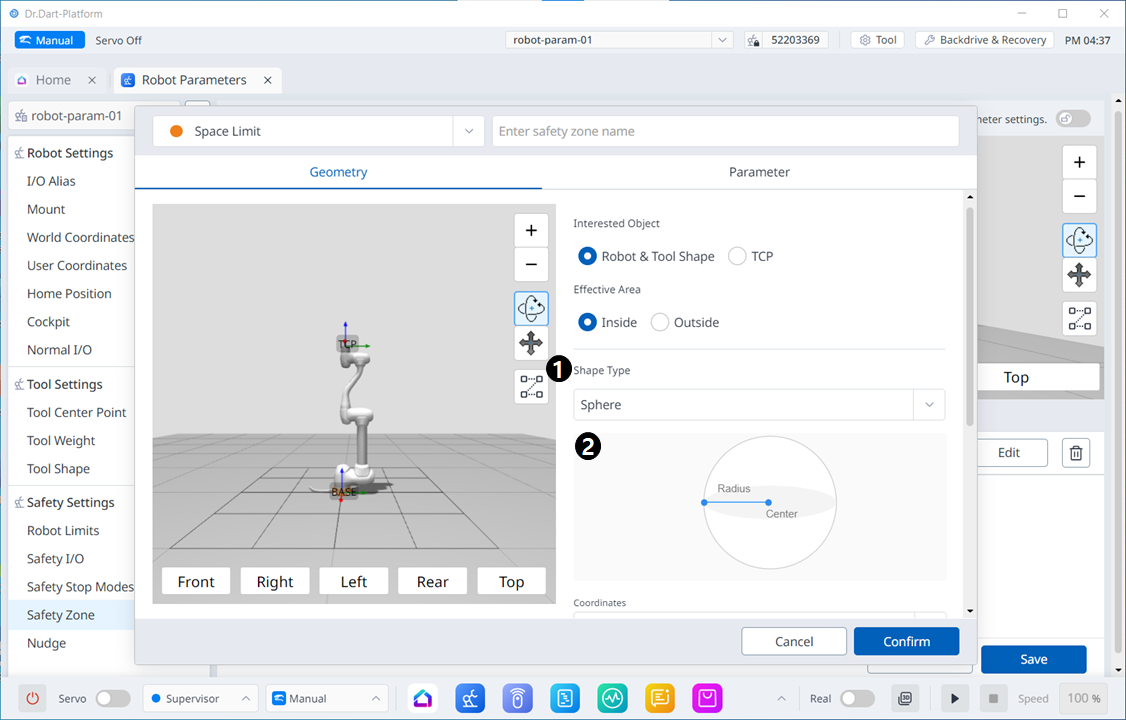

1	Tipo de forma	O tipo de forma pretendido pode ser selecionado a partir deste menu pendente.
2	Imagem de forma	Esta é a área onde a imagem do tipo selecionado é vista.

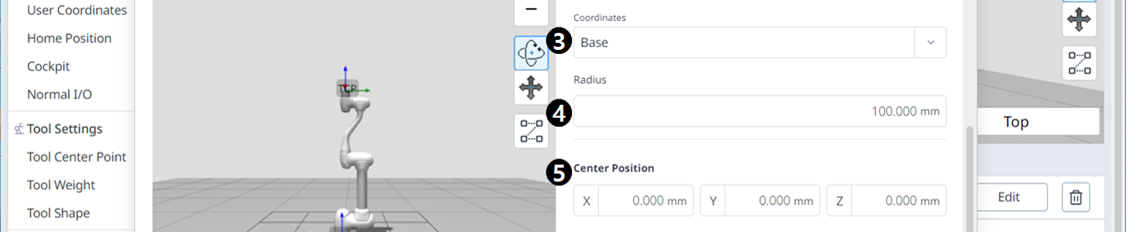

3	Coordenadas	As coordenadas Base ou Mundo podem ser selecionadas a partir deste menu pendente.
4	Raio	É aqui que o valor do raio é introduzido.
5	Posição central	O valor central pode ser definido nestes campos para cada um dos eixos X, Y e Z.

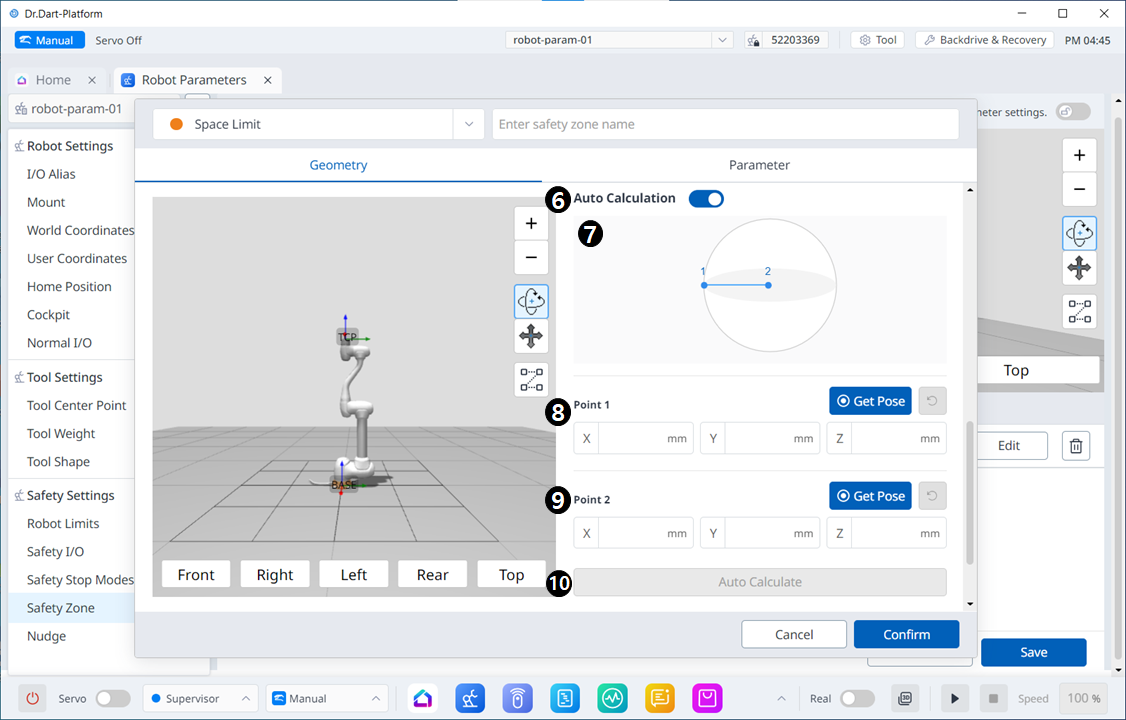

6	Cálculo automático	Este botão permite que a opção Auto Measure (Medição automática) seja ativada.
7	Imagem de cálculo automático	Esta área é onde a imagem necessária para a medição automática é vista. Isto é apresentado quando a opção Auto Measure (Medição automática) está ativada.
8	Ponto 1	Cada campo é onde é introduzido o valor para o Ponto 1.
9	Ponto 2	Cada campo é onde é introduzido o valor para o Ponto 2.
10	Cálculo automático	Este botão permite que a medição automática seja acionada.

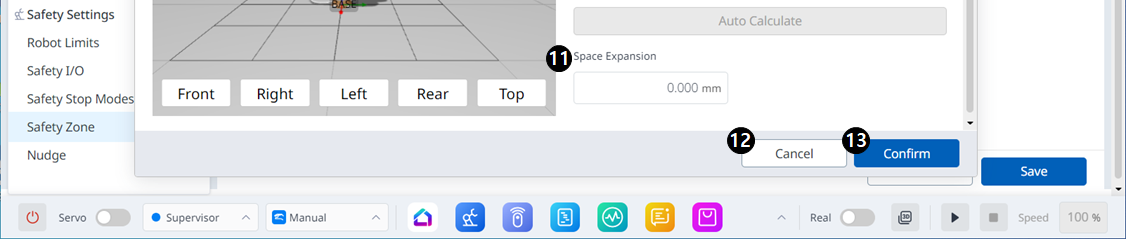

11	Expansão do espaço	Este campo é onde a expansão de espaço pode ser definida.
12	Cancelar	Este botão permite que a definição seja cancelada.
13	Confirme	Este botão permite-lhe confirmar a definição.

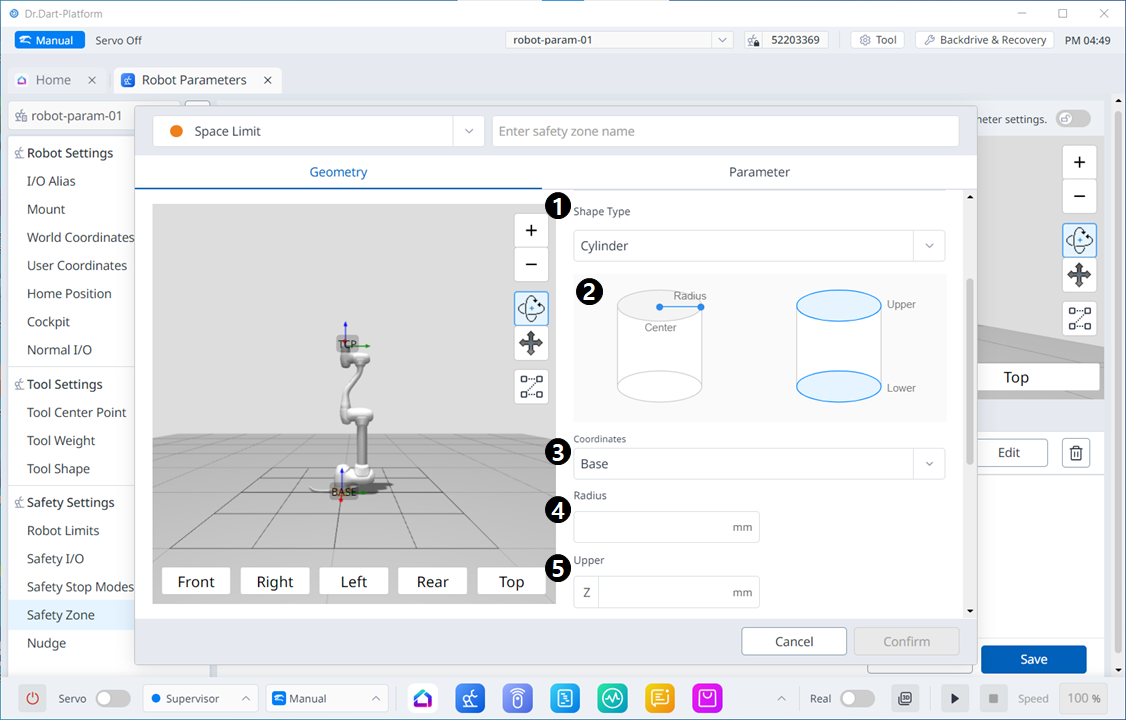

Cilindro

Itens de menu

	Item	Descrição
1	Tipo de forma	O tipo de forma pretendido pode ser selecionado a partir deste menu pendente.
2	Imagem de forma	Esta é a área onde a imagem do tipo selecionado é vista.
3	Coordenadas	As coordenadas Base ou Mundo podem ser selecionadas a partir deste menu pendente.
4	Raio	É aqui que o valor do raio é introduzido.
5	Superior	Este campo é onde o valor superior é inserido.

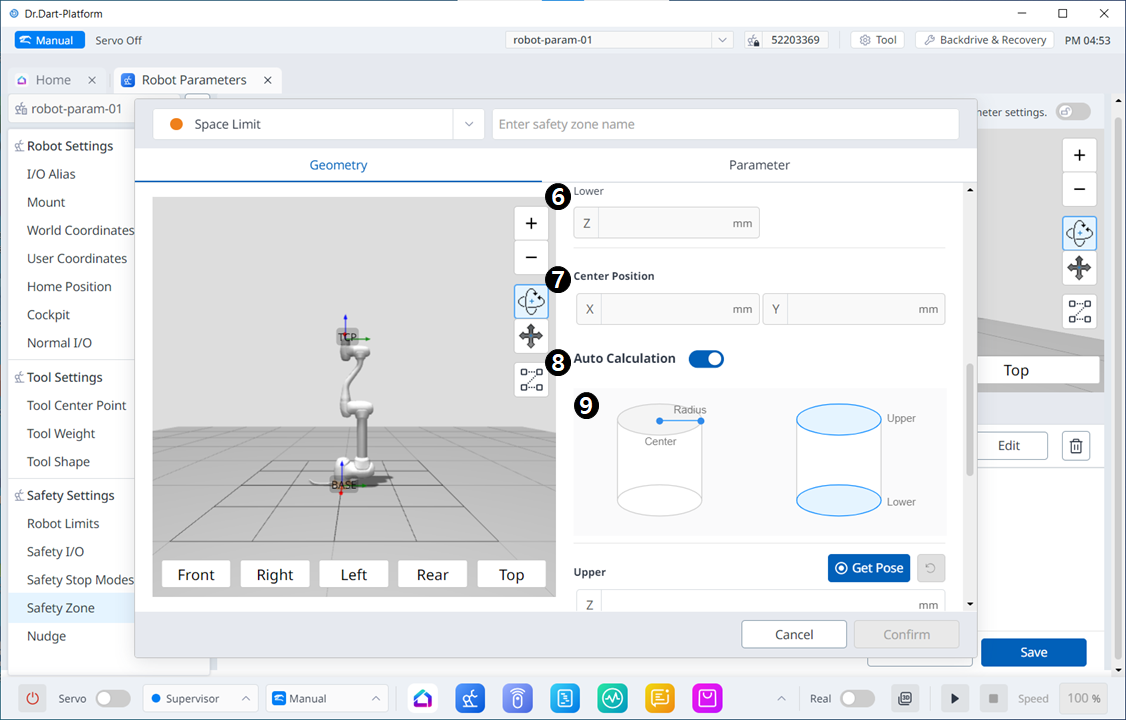

6	Baixar	Este campo é onde o valor inferior é inserido.
7	Posição central	O valor central pode ser definido nestes campos para cada um dos eixos X e Y.
8	Cálculo automático	Este botão permite que a opção Auto Measure (Medição automática) seja ativada.
9	Cálculo automático da imagem	Esta área é onde a imagem necessária para a medição automática é vista. Isto é apresentado quando a opção Auto Measure (Medição automática) está ativada.

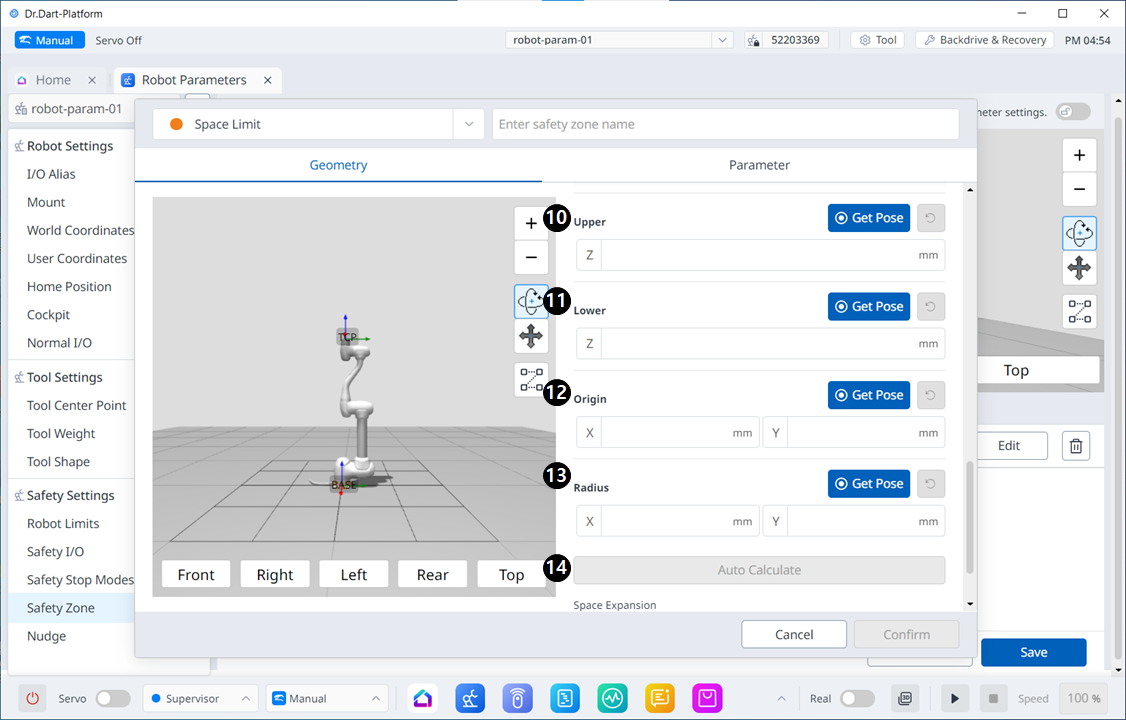

10	Superior	Este campo é onde o valor superior é inserido.
11	Baixar	Este campo é onde o valor inferior é inserido.
12	Origem	Este campo é onde o valor de origem é inserido.
13	Raio	Este campo é onde o valor do raio é inserido.
14	Cálculo automático	Este botão permite que o cálculo automático seja executado.

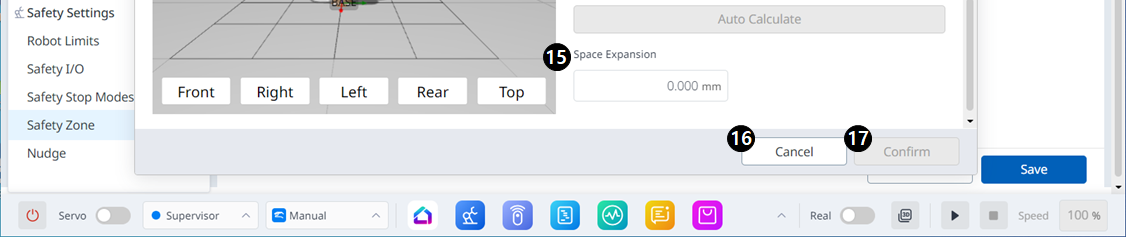

15	Expansão do espaço	Este campo é onde a expansão de espaço pode ser definida.
16	Cancelar	Este botão permite que a definição seja cancelada.
17	Confirme	Este botão permite-lhe confirmar a definição.

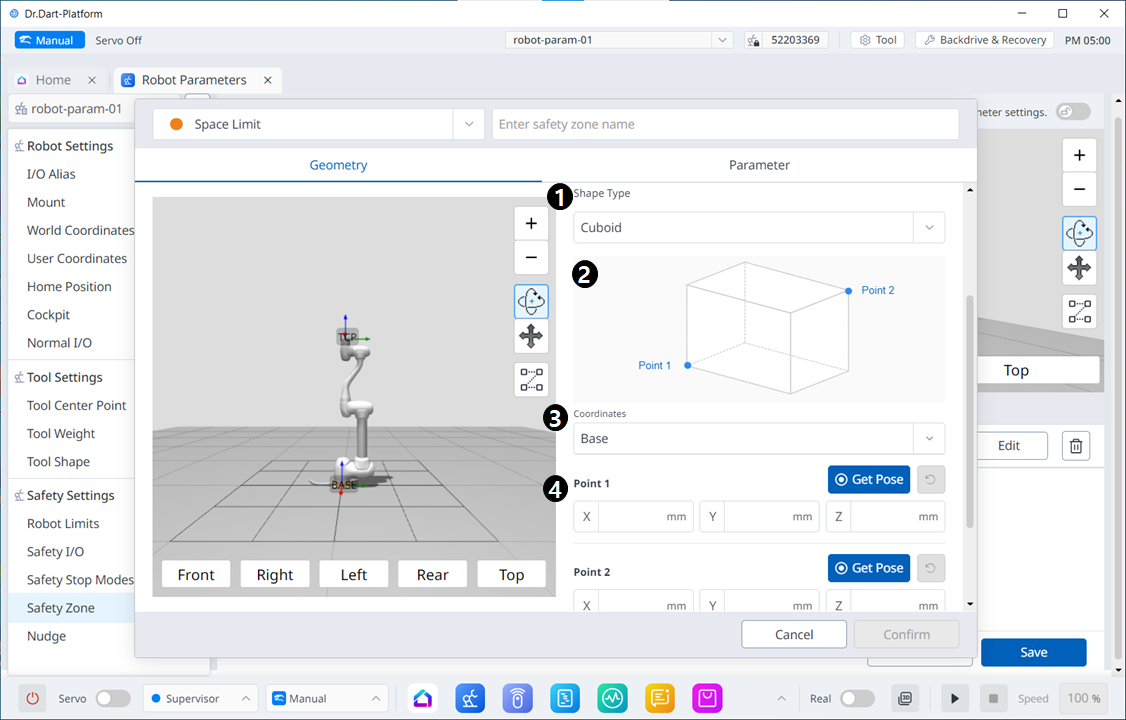

Cuboide

	Item	Descrição
1	Tipo de forma	O tipo de forma pretendido pode ser selecionado a partir deste menu pendente.
2	Imagem de forma	Esta é a área onde a imagem do tipo selecionado é vista.
3	Coordenadas	As coordenadas Base ou Mundo podem ser selecionadas a partir deste menu pendente.
4	Ponto 1	Cada campo é onde é introduzido o valor para o Ponto 1.

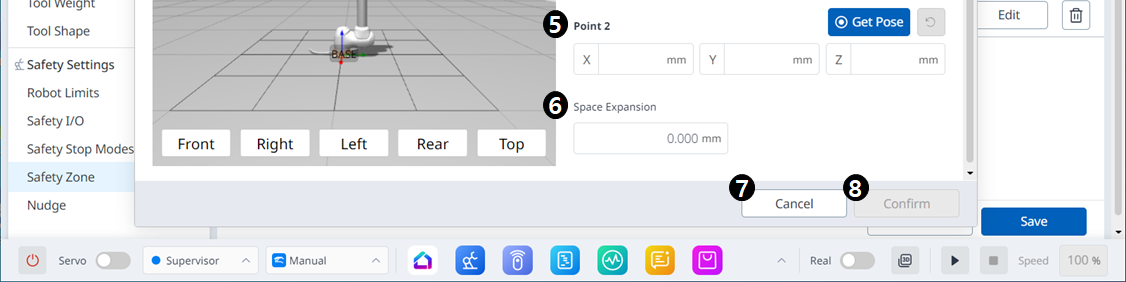

5	Ponto 2	Cada campo é onde é introduzido o valor para o Ponto 2.
6	Expansão do espaço	Este campo é onde a expansão de espaço pode ser definida.
7	Cancelar	Este botão permite que a definição seja cancelada.
8	Confirme	Este botão permite-lhe confirmar a definição.

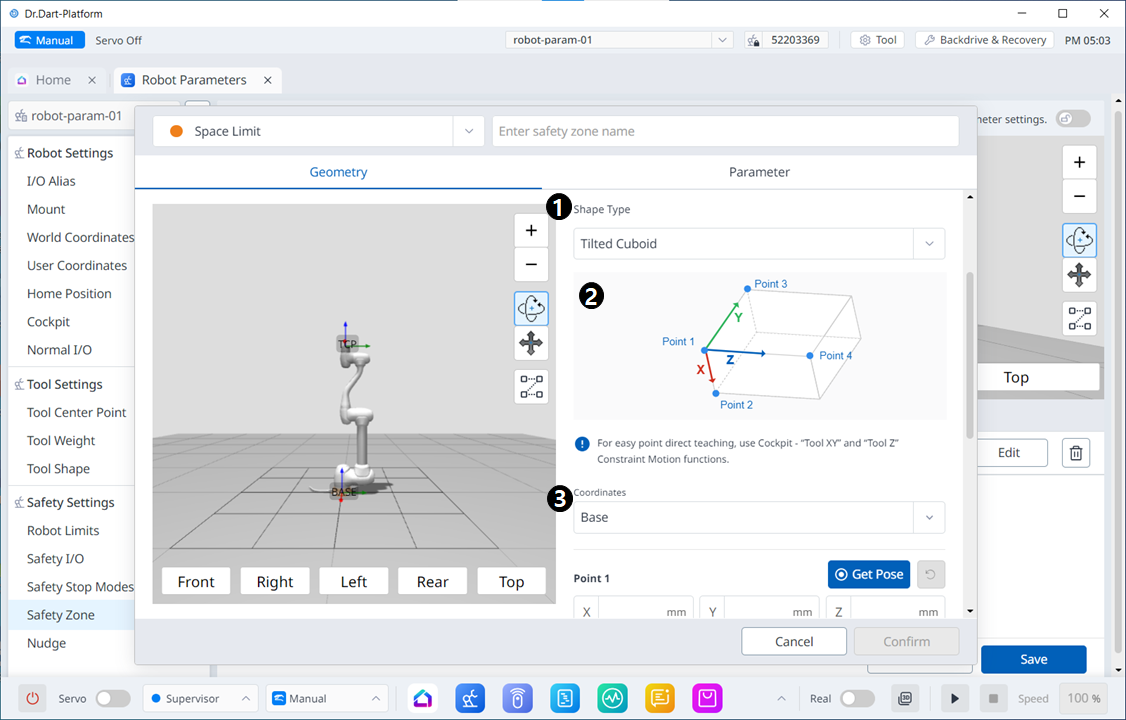

Cuboide inclinado

Itens de menu

	Item	Descrição
1	Tipo de espaço	O tipo de forma pretendido pode ser selecionado a partir deste menu pendente.
2	Imagem espacial	Esta é a área onde a imagem do tipo selecionado é vista.
3	Info. Mensagem	Esta é uma mensagem informativa necessária para a definição.
4	Coordenadas	As coordenadas Base ou Mundo podem ser selecionadas a partir deste menu pendente.

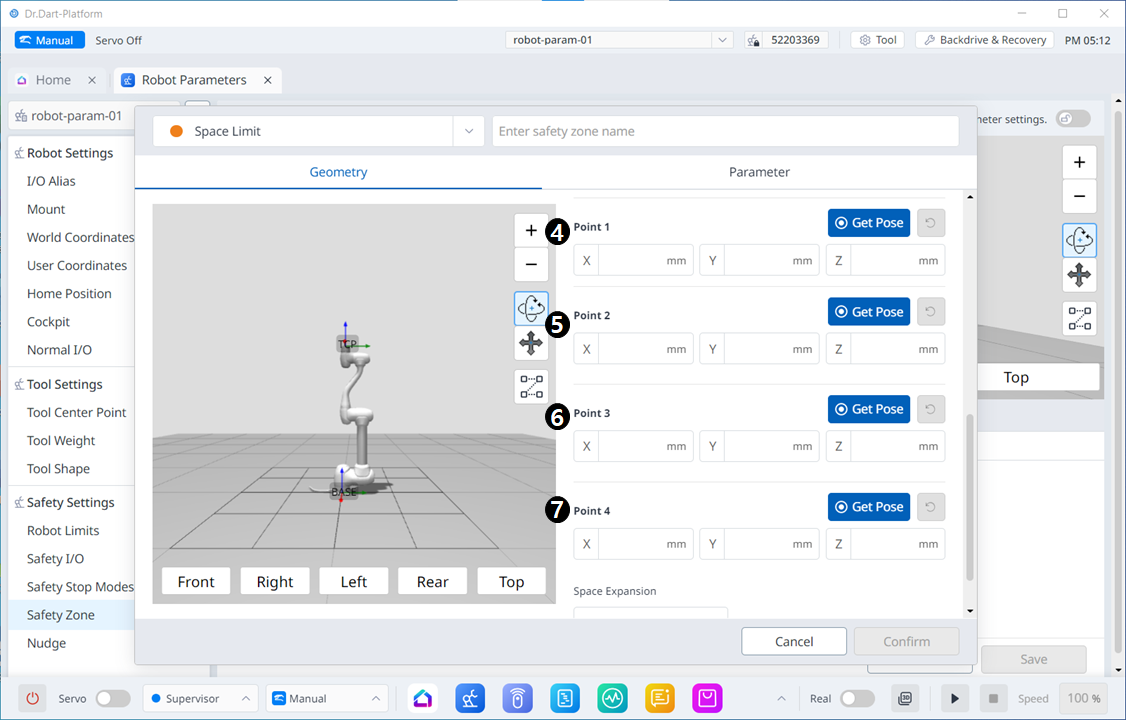

5	Ponto 1	Cada campo é onde é introduzido o valor para o Ponto 1.
6	Ponto 2	Cada campo é onde é introduzido o valor para o Ponto 2.

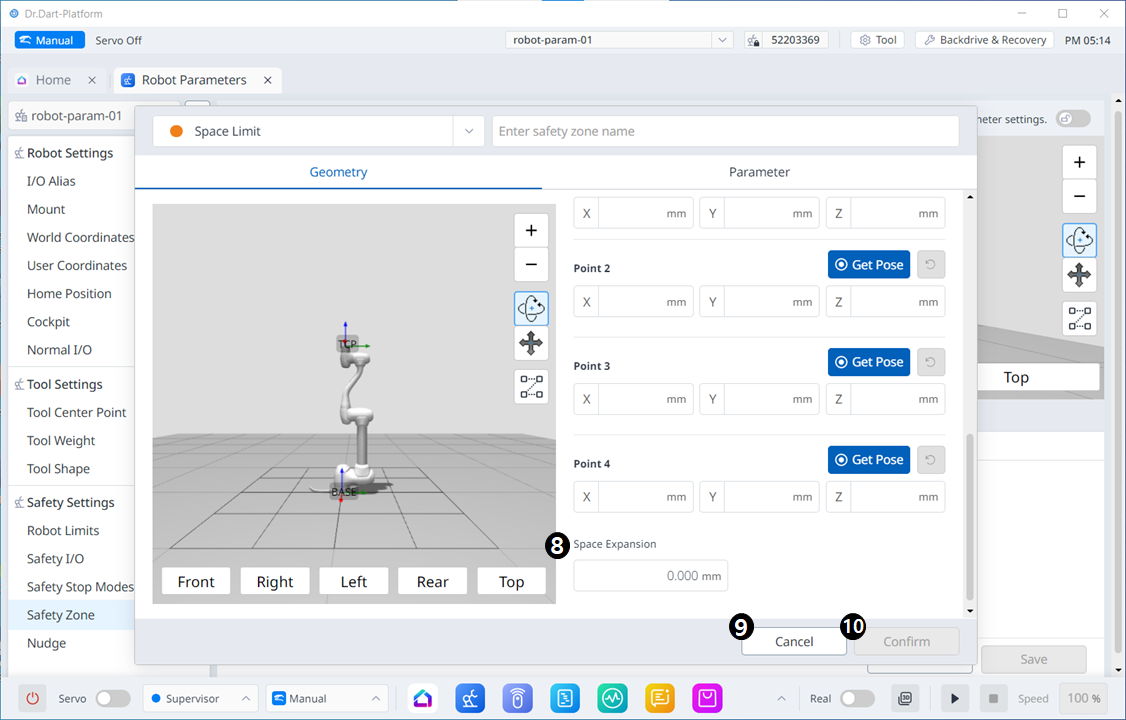

7	Ponto 3	Cada campo é onde é introduzido o valor para o Ponto 3.
8	Ponto 4	Cada campo é onde é introduzido o valor para o Ponto 4.
9	Expansão do espaço	Este campo é onde a expansão de espaço pode ser definida.
10	Cancelar	Este botão permite que a definição seja cancelada.
11	Confirme	Este botão permite-lhe confirmar a definição.

Caixa multiplano

Itens de menu

	Item	Descrição

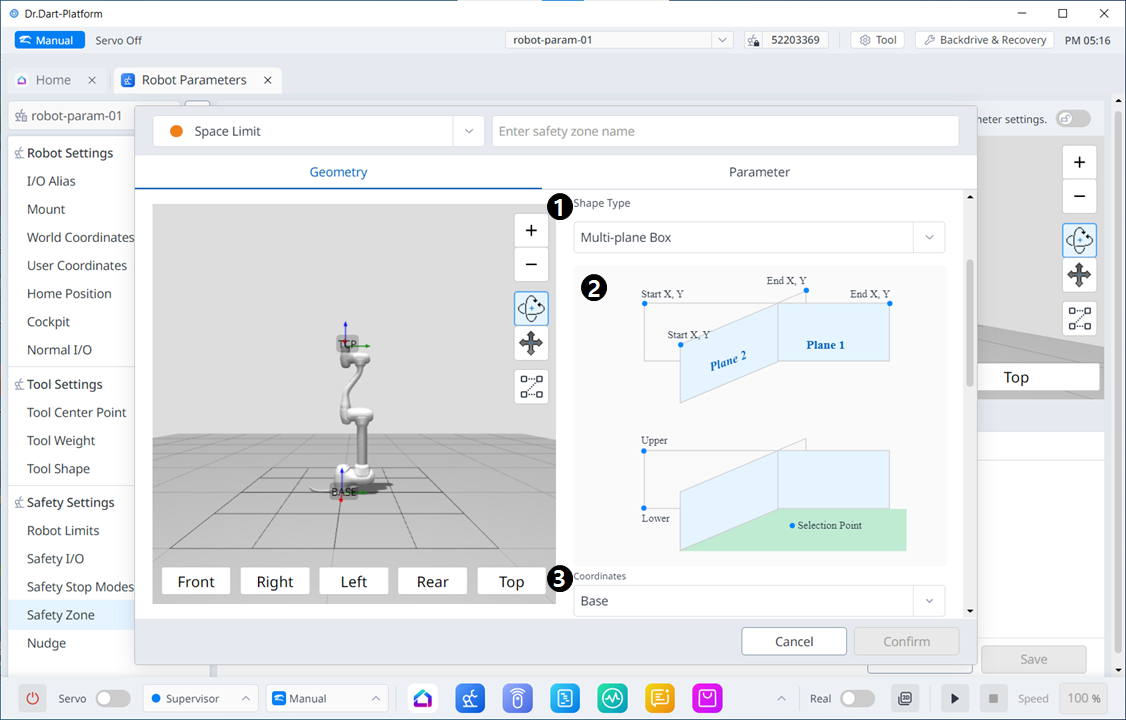

1	Tipo de forma	O tipo de forma pretendido pode ser selecionado a partir deste menu pendente.
2	Imagem de forma	Esta é a área onde a imagem do tipo selecionado é vista.
3	Coordenadas	As coordenadas Base ou Mundo podem ser selecionadas a partir deste menu pendente.

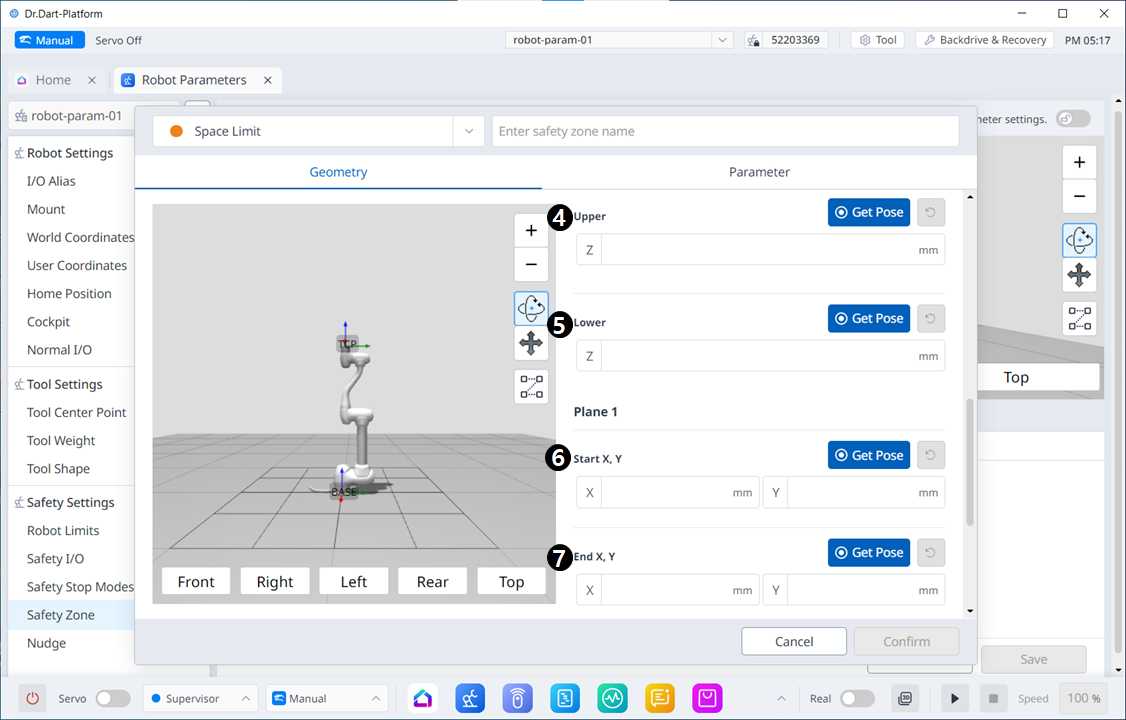

4	Superior	Este campo é onde o valor superior é inserido.
5	Baixar	Este campo é onde o valor inferior é inserido.
6	Início do plano X, Y	Este campo é onde o ponto inicial do plano é inserido.
7	Fim do painel X, Y	Este campo é onde o ponto final do plano é inserido.

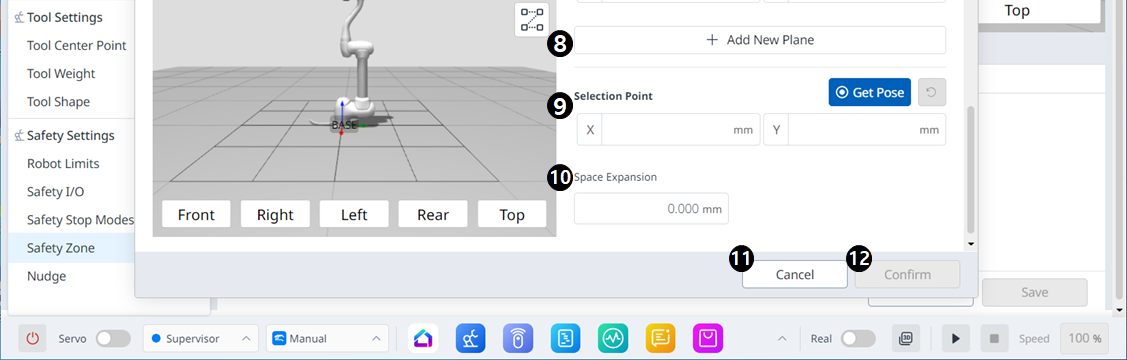

8	Adicionar novo plano	Clicar neste botão adiciona um novo plano.
9	Ponto de seleção	Cada campo é onde os valores do Ponto de Seleção são inseridos.
10	Expansão do espaço	Este campo é onde a expansão de espaço pode ser definida.
11	Cancelar	Este botão permite que a definição seja cancelada.
12	Confirme	Este botão permite-lhe confirmar a definição.
