Podłączanie zasilania do sterownika

Aby dostarczyć zasilanie do kontrolera, podłącz kabel zasilania kontrolera do standardowego gniazda zasilania IEC.

Podczas podłączania należy używać kabla ze standardową wtyczką zasilającą, która odpowiada gniazdu w kraju użytkowania.

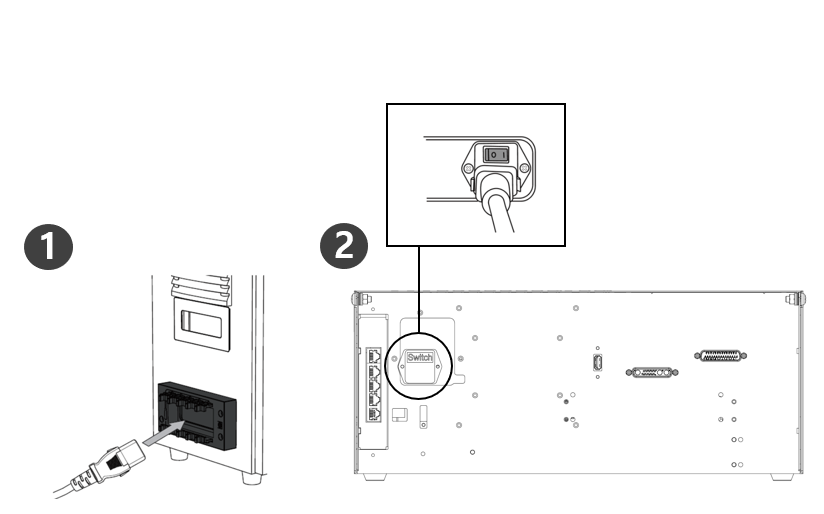

Wcisnąć całkowicie wtyczkę do odpowiedniego złącza sterownika, aby zapobiec poluzowaniu się kabla. Podłącz standardową wtyczkę IEC C14 pod sterownikiem do odpowiedniego przewodu IEC C13.

Uwaga

Po podłączeniu przewodu zasilania należy upewnić się, że robot jest prawidłowo uziemiony (połączenie elektryczne z masą). Ustalić wspólną masę dla wszystkich urządzeń w układzie, używając nieużywanych śrub związanych z symbolem masy wewnątrz sterownika. Przewód uziemiający musi spełniać maksymalną znamionową moc znamionową systemu.
Zabezpieczyć moc wejściową sterownika za pomocą wyłącznika automatycznego.
Nie wolno dokonywać żadnych modyfikacji ani przedłużeń kabla zasilającego. Może to spowodować pożar lub awarię kontrolera.
Przed dostarczeniem zasilania do sterownika należy upewnić się, że wszystkie kable zostały prawidłowo podłączone. Zawsze używaj oryginalnego kabla dołączonego do opakowania produktu.

Uwaga

Podczas konfigurowania systemu zaleca się zainstalowanie przełącznika zasilania umożliwiającego jednoczesne wyłączenie wszystkich urządzeń.
Zasilacz musi spełniać minimalne wymagania, takie jak uziemienie i wyłączniki automatyczne. Parametry elektryczne są następujące: (W przypadku sterowników opcjonalnych, patrz odpowiednie załączniki.

Parametr	Dane techniczne
Napięcie wejściowe	100 – 240 VAC
Bezpiecznik zasilania wejściowego (@100-240V)	15 A.
Częstotliwość wejściowa	47 – 63 Hz
