Konfigurowanie cyfrowego złącza zasilania we/wy (TBPWR)

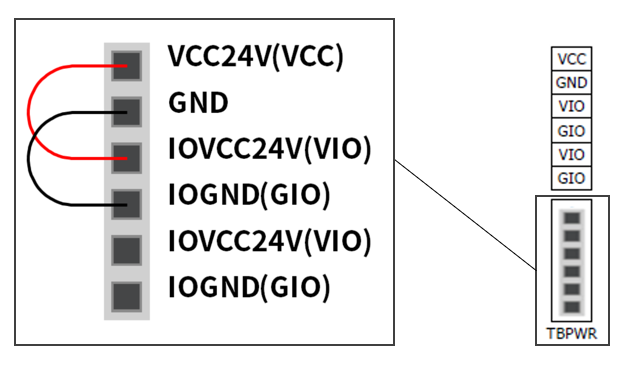

VIO i GIO są źródłami zasilania wykorzystywanymi do cyfrowych wejść/wyjść kontrolera bezpieczeństwa znajdującego się z przodu kontrolera i są oddzielone od VCC24V i GND dostarczanych przez SMPS wewnątrz kontrolera. Jeśli użytkownik używa prądu 2A lub mniejszego dla konfigurowalnego cyfrowego wejścia/wyjścia i nie wymaga izolacji pomiędzy podłączonym urządzeniem i kontrolerem, jako źródło zasilania we/wy można użyć wewnętrznego zasilacza kontrolera, jak pokazano na poniższym rysunku. (domyślne ustawienie fabryczne)

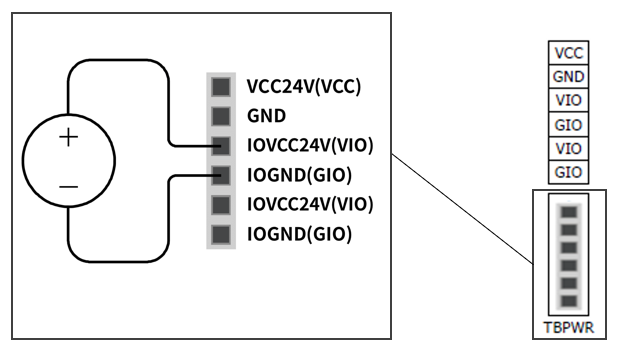

Jeśli wymagany jest prąd większy niż 2A, konieczne jest podłączenie osobnego zewnętrznego źródła zasilania (24V) do zacisków VIO i GIO.

Gdy zasilanie VIO jest zasilane, zapala się dioda LED „IOPW (zielona)” na górze bloku TBPWR.

Uwaga

• Podczas wyłączania zasilania kontrolera należy wyłączyć zewnętrzne źródło zasilania (SMPS).

Uwaga

• Jeśli prąd powyżej 2A jest podłączony do VCC i GND TBPWR, bezpiecznik przed wyjściem zasilania zacisków powoduje zwarcie w celu zapewnienia bezpieczeństwa wewnętrznego systemu sterownika podłączonego do tego samego SMPS.
• Jeśli do konfigurowalnego wejścia/wyjścia cyfrowego wymagany jest prąd większy niż 2A, należy podłączyć dodatkowe zewnętrzne źródło zasilania (24 V) do VIO i GIO.
