Ustawienia narzędzia
Służy do ustawiania punktu środkowego narzędzia, ciężaru i kształtu, który działa jako podstawa ruchu robota. Użytkownik może ustawiać i aktywować wiele efektorów końcowych oraz punkt środkowy narzędzia, ciężar i kształt na ekranie Workcell Manager, więc punkt środkowy narzędzia, ciężar i kształt używanego efektora końcowego należy określić w Tool Settings dla danego narzędzia.
Lp | Element | Opis |
---|---|---|

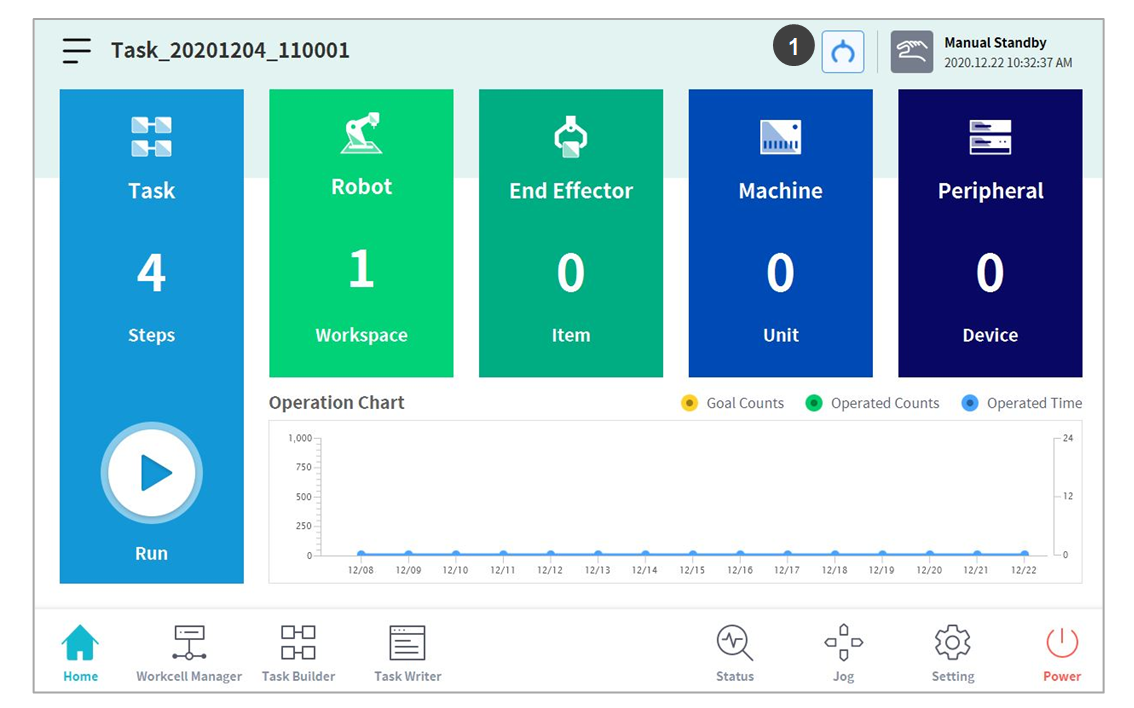

1 | Tool Setting Button | Uruchamia okno podręczne Tool Setting. |

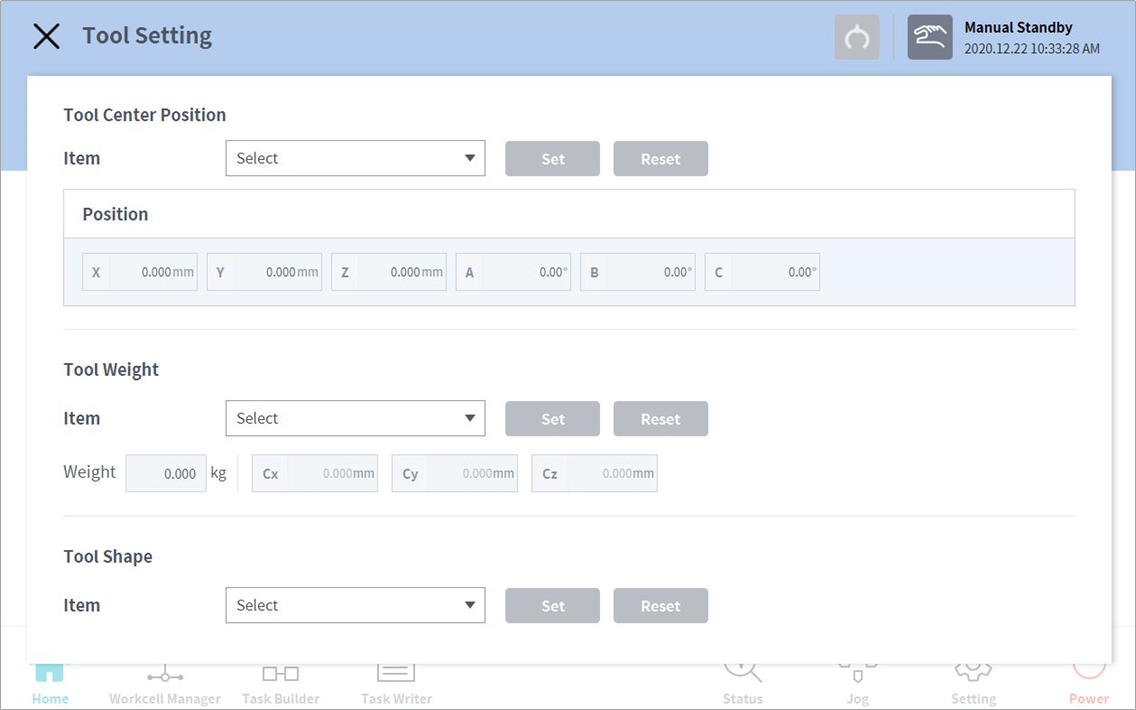

- Użyć przycisku Tool Setting.
- Wybrać wybrany element stanowiska roboczego spośród Tool Center Point, Weight lub Tool Shape.
- Nacisnąć przycisk Setting, aby zapisać punkt środkowy narzędzia, ciężar lub kształt odpowiedniego elementu stanowiska roboczego.
Uwaga
Punkt środkowy narzędzia robota i ciężar narzędzia można ustawić na wartości domyślne w sytuacji, gdy żadne informacje wejściowe nie są doprowadzane, naciskając przycisk Reset.
