Podłączanie sterownika i programatora ręcznego

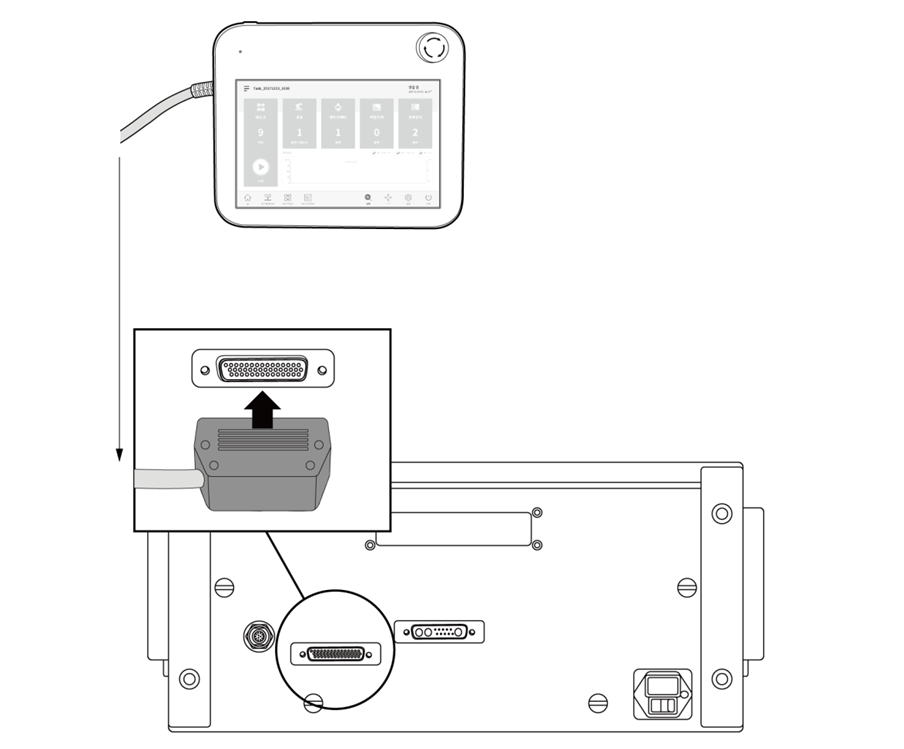

Aby mieć pewność, że kabel nie poluzuje się, należy wcisnąć kabel programatora ręcznego w odpowiednie złącze w sterowniku do chwili, aż słyszalne będzie kliknięcie.


Przestroga

  • Przed podłączeniem kabla sprawdzić, czy styki kabla nie są uszkodzone lub zgięte.
  • Jeśli programator ręczny podczas użytkowania jest zawieszony na ścianie lub sterowniku, należy uważać, aby nie potknąć się o kable użyte do wykonania połączenia.
  • Nie dopuścić do zetknięcia się sterownika, programatora ręcznego i kabla z wodą.
  • Nie montować sterownika ani programatora ręcznego w otoczeniu zapylonym lub wilgotnym.
  • Nie wystawiać sterownika ani programatora ręcznego na pył w ilości przekraczającej parametry stopnia ochrony IP20. Należy zachować szczególną ostrożność w miejscach, w których występuje pył przewodzący.

Uwaga

  • Podczas konfigurowania systemu zaleca się zamontowanie filtra ferrytowego w celu zapobiegania wpływowi zakłóceń i nieprawidłowemu działaniu systemu.

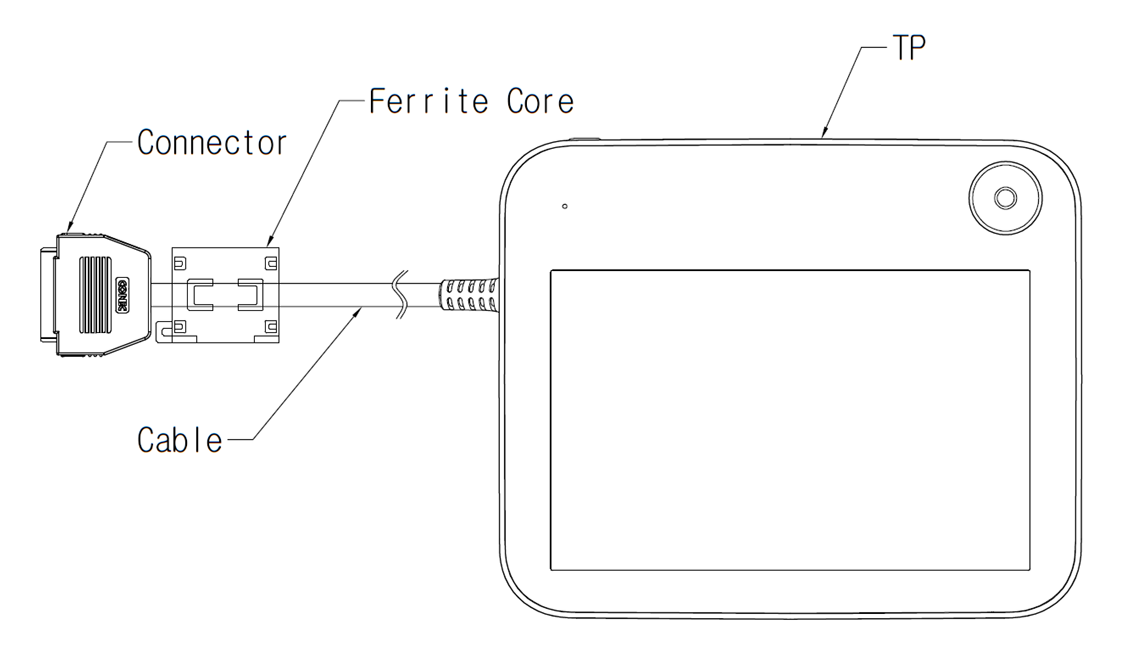

  • Jeśli na działanie programatora ręcznego wpływają zakłócenia wytwarzane przez fale elektromagnetyczne, zaleca się jest zamontowanie rdzenia ferrytowego po stronie połączenia z programatorem ręcznym celu zapewnienia prawidłowego działania. Miejsce instalacji jest następujące:
