Maks. obciążenie w przestrzeni roboczej

Maksymalne obciążenie robota w przestrzeni roboczej zmienia się w zależności od odległości od środka ciężkości. Obciążenie w zależności od odległości:

Uwaga

Ten schemat obciążenia zakłada małą objętość obciążenia narzędziem. Narzędzia o większej objętości charakteryzują się większymi ograniczeniami obciążenia powyżej środka ciężkości narzędzia w porównaniu z narzędziem o równej masie, ale mniejszej objętości – w takich przypadkach mogą wystąpić drgania.

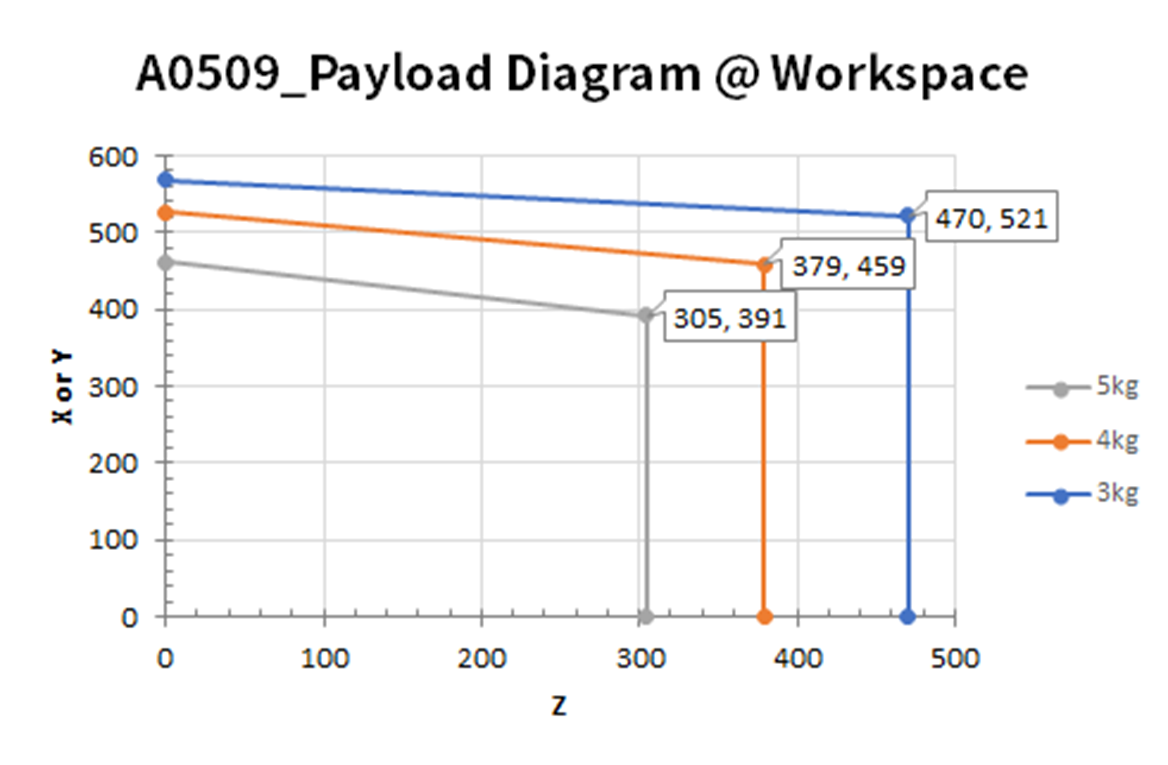

A0509

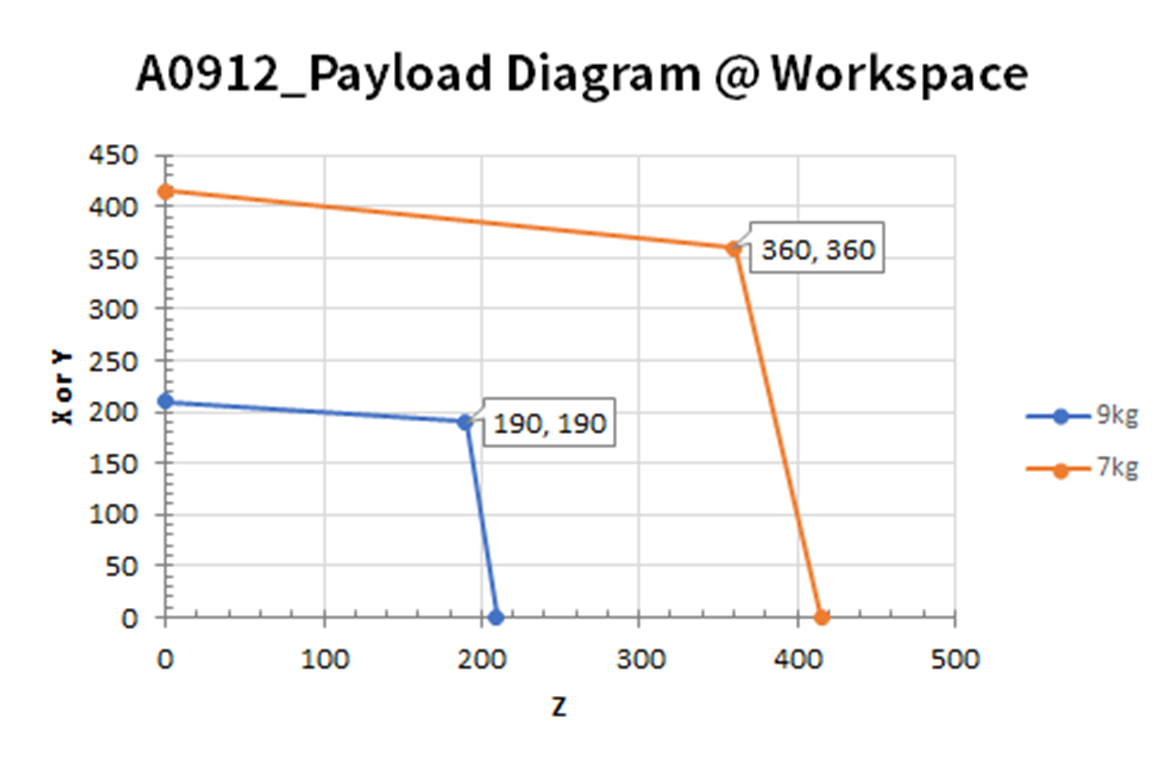

A0912

Dozwolone momenty i bezwładność

Dozwolone momenty i bezwładność dla robotów J4–J6 są następujące:

Nazwa modelu	J4		J5		J6
Nazwa modelu	Dozwolony moment	Bezwładność	Dozwolony moment	Bezwładność	Dozwolony moment	Bezwładność
A0509	50 Nm	0.69 kg㎡	50 Nm	0.69 kg㎡	50 Nm	0.69 kg㎡
A0912	50 Nm	0.69 kg㎡	50 Nm	0.69 kg㎡	50 Nm	0.69 kg㎡
A0509s	11 Nm	0.15 kg㎡	11 Nm	0.15 kg㎡	11 Nm	0.15 kg㎡
A0912s	11 Nm	0.15 kg㎡	11 Nm	0.15 kg㎡	11 Nm	0.15 kg㎡
