Konfiguracja zacisku zasilania cyfrowego we/wy (TBPWR)

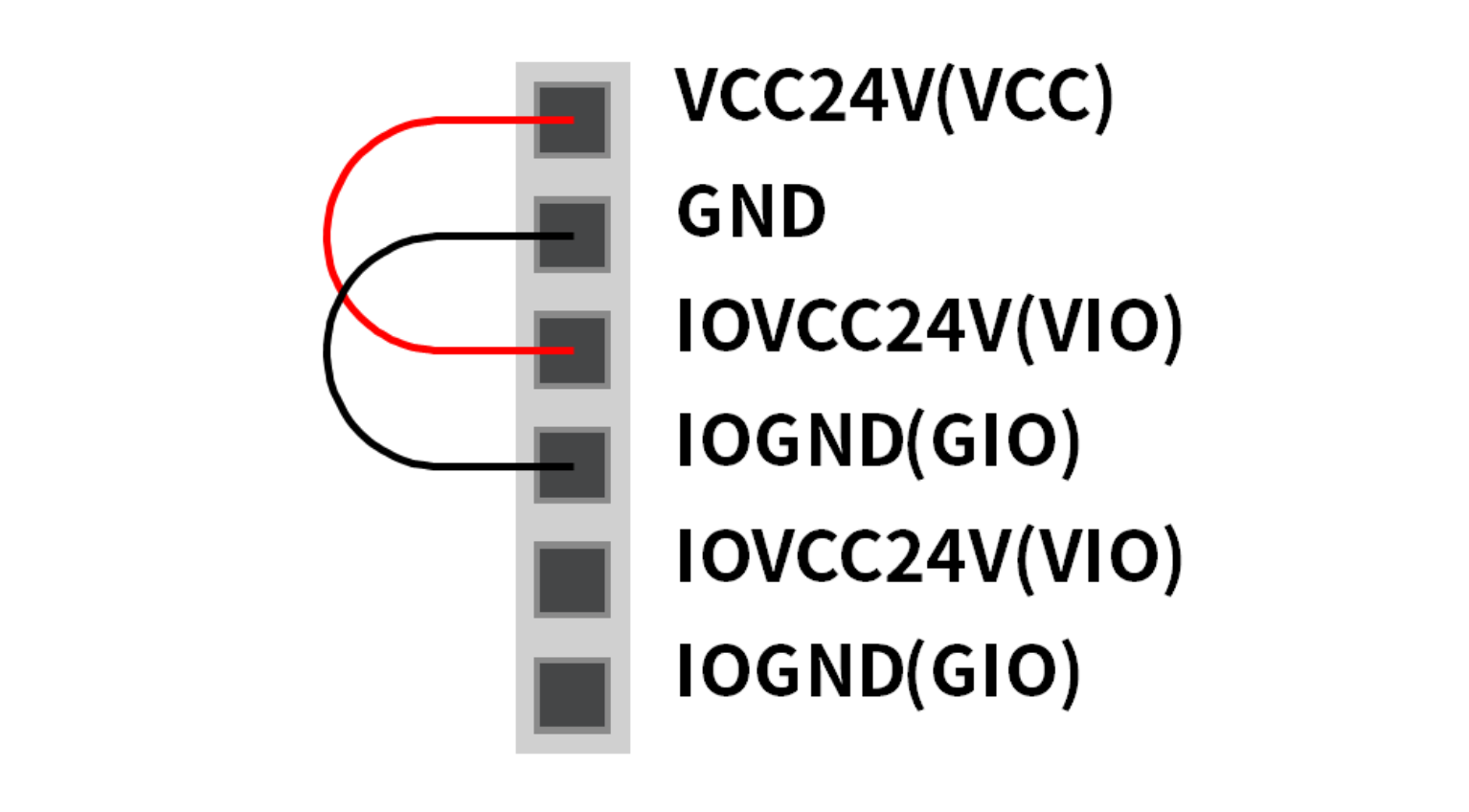

VIO i GIO to zaciski zasilania cyfrowego we/wy sterownika bezpieczeństwa, które znajduje się z przodu sterownika. Są one oddzielone od zacisków VCC24V i GND doprowadzających zasilanie do zasilacza impulsowego (SMPS) wewnątrz sterownika. Jeśli w konfigurowalnym cyfrowym we/wy użytkownik wykorzystuje prąd o natężeniu 2 A lub mniejszym, a podłączone urządzenie we/wy i sterownik nie posiadają izolacji, wewnętrzny zasilacz sterownika może służyć do zasilania we/wy, jak pokazano na rysunku poniżej. (ustawienie fabryczne)

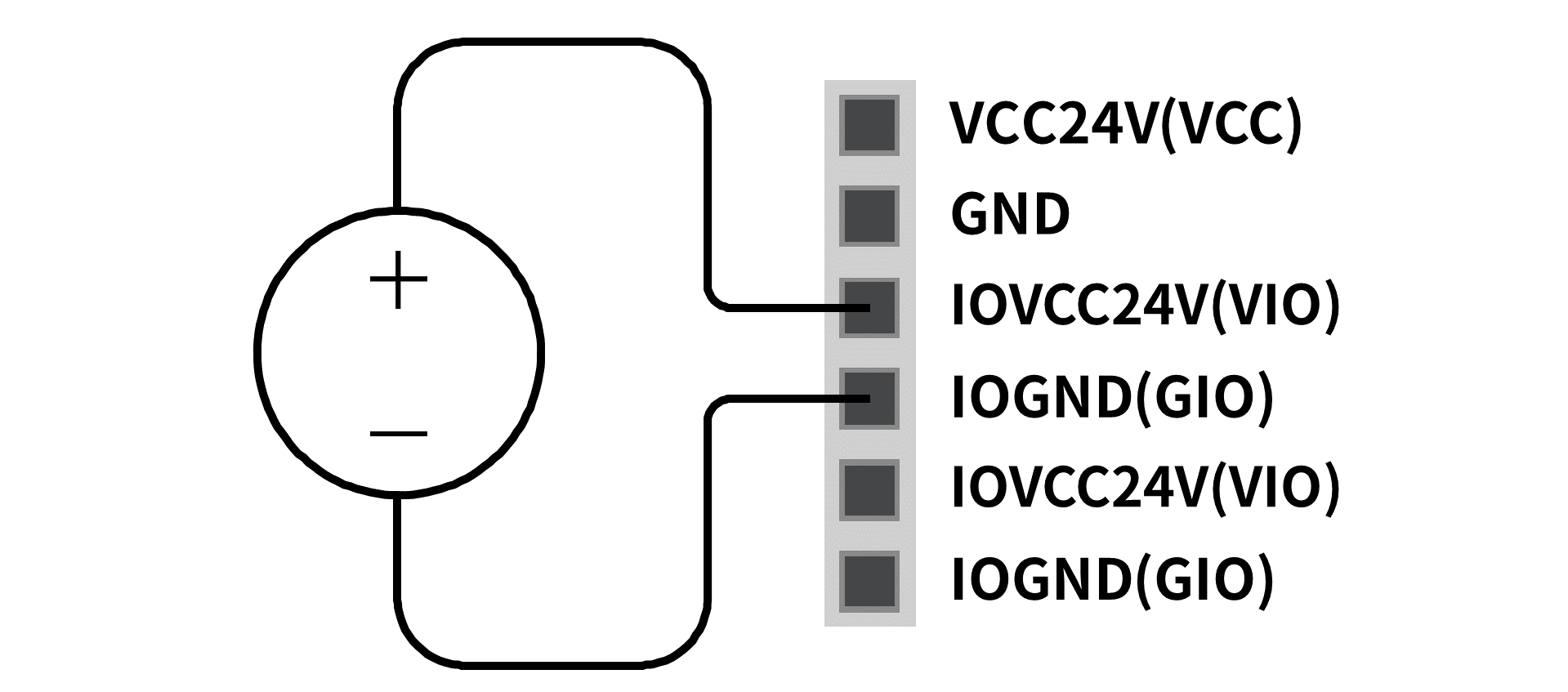

Jeśli wymagany jest prąd przekraczający 2A, konieczne będzie podłączenie osobnego zewnętrznego źródła zasilania (24 V) do VIO i GIO.

Zielony wskaźnik LED IOPW znajdujący się na górze wskaźników TBPWR zapala się, jeśli zacisk VIO jest zasilany.

Przestroga

• Należy pamiętać o wyłączeniu zewnętrznego źródła zasilania (SMPS) przy wyłączaniu zasilania sterownika.

Uwaga

• W przypadku podłączenia prądu o natężeniu przekraczającym 2 A do zacisków VCC i GND w TBPWR bezpiecznik znajdujący się z przodu zacisku wyjściowego zasilania zwiera się, aby zapewnić bezpieczeństwo wewnętrznego systemu sterownika podłączonego do tego samego zasilacza SMPS.
• Jeśli konfigurowalne cyfrowe we/wy wymaga prądu o natężeniu przekraczającym 2 A, należy pamiętać o podłączeniu zewnętrznego źródła zasilania (24 V) do zacisków VIO i GIO.
