Załącznik. Instrukcja obsługi serii P

Uwaga

• Doosan Robotics nie ponosi odpowiedzialności za jakiekolwiek uszkodzenia powstałe podczas korzystania ze sprzętu podnoszącego.
• Jeśli robot jest transportowany w opakowaniu, przechowuj go w suchym miejscu. Jeśli robot jest przechowywany w miejscu o wysokiej wilgotności, może wystąpić kondensacja, co spowoduje, że robot
• Podczas przenoszenia robota należy dokładnie rozważyć jego wagę i poproś odpowiednią liczbę osób o trzymanie ogniwa i podstawy robota.
• Podczas przenoszenia kontrolera należy trzymać uchwyt z boku pudełka.
• Podczas transportu robota lub kontrolera należy zachować prawidłową postawę. Nieprzestrzeganie tego zalecenia może spowodować uraz kręgosłupa lub inne obrażenia fizyczne.
• Podczas transportu robota za pomocą sprzętu podnoszącego należy przestrzegać wszystkich odpowiednich przepisów krajowych i regionalnych.
• Doosan Robotics nie ponosi odpowiedzialności za jakiekolwiek uszkodzenia lub straty powstałe podczas transportu, dlatego należy transportować robota bezpiecznie zgodnie z instrukcją obsługi.

Quick Guide

Dziękujemy za wybranie tego produktu Doosan Robotics.

Niniejszy przewodnik zawiera minimalną ilość informacji wymaganych dla trzech metod obsługi w celu bezpiecznego przemieszczania i instalowania robota serii P. Podczas obsługi robota należy postępować zgodnie z instrukcjami zawartymi w tym przewodniku.

• Jeśli robot musi zostać przeniesiony, należy użyć materiałów opakowaniowych dostarczonych wraz z pierwotną dostawą. W tym celu należy przechowywać materiały opakowaniowe i wypełnienia w suchym, chłodnym miejscu.
• Roboty przemysłowe muszą być instalowane ze szczególnym uwzględnieniem norm kontroli określonych w przepisach i inspekcji bezpieczeństwa w ogłoszeniu dotyczącym standardów bezpieczeństwa i higieny pracy (jeśli robot podlega kontroli).
• Robota można transportować za pomocą dźwigu, podnośnika lub podnośnika ręcznego, a podczas podnoszenia robota za pomocą dźwigu należy przestrzegać przepisów obowiązujących w obszarze lub kraju jurysdykcji.
• Podczas instalacji i przemieszczania robota należy stosować pozycję pakowania.
• Upewnij się, czy wszystkie standardowe i dodatkowe (opcjonalne) komponenty są dołączone, a w przypadku jakichkolwiek problemów skontaktuj się z agentem sprzedaży.
• Materiały opakowaniowe i śruby są zaprojektowane specjalnie do przemieszczania robota. Nie używaj ich do żadnych innych celów niż przenoszenie robota.
• Podczas przenoszenia robota nie wywieraj siły na jego zewnętrzną część. Nieprzestrzeganie tych instrukcji może spowodować obrażenia.
• Po instalacji usuń materiały opakowaniowe i śruby. Upewnij się, że przechowujesz materiały opakowaniowe i śruby na wypadek konieczności przeniesienia robota.
• Przed przeniesieniem upewnij się, że śruby i materiały opakowaniowe są bezpieczne.




  1. Gdy używany jest dźwig (wciągnik)

  • Użyj kabla odpornego na skręcanie, który może udźwignąć ciężar robota.

  • Należy użyć dwóch rodzajów lin stalowych, a długość każdej liny musi wynosić odpowiednio 1500 mm i 2500 mm.




    Item	Minimum Capacity
    Crane	1000 kg
    Wire Rope (EA)	500 kg

    1.1  Po przymocowaniu liny do ramy robota,

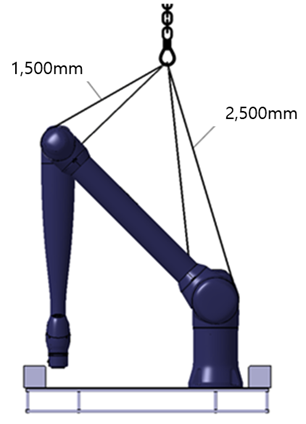

    • Proszę użyć dołączonej liny po jej prawidłowym zainstalowaniu pomiędzy osiami 1 i 2 oraz osią 3, zależnie od jej długości. (Zobacz poniższy rysunek)

    • Przed demontażem śrub mocujących robota należy zastosować odpowiednie naprężenie zainstalowanych lin, aby zapobiec przewróceniu się robota bezpośrednio po demontażu śrub mocujących.

      Wire Rope Length	Device Location
      2500 mm	Between Axes 1 and 2
      1500 mm	Axis 3

1. •




     Ostrzeżenie

     • Ze względów bezpieczeństwa użytkownika należy używać obu typów dołączonych lin stalowych, a nieprzestrzeganie instrukcji może skutkować nieoczekiwanymi wypadkami.
     • Jeśli używasz innej liny niż dołączona, pamiętaj o przestrzeganiu podanych długości.
     • Podczas podnoszenia robot może się przechylić w zależności od czynników środowiskowych, takich jak stan instalacji liny stalowej, pozycja robota i opcjonalny stan mocowania, dlatego zachowaj ostrożność.
     • Podczas podnoszenia nie przechodź pod korpusem robota.




     Uwaga

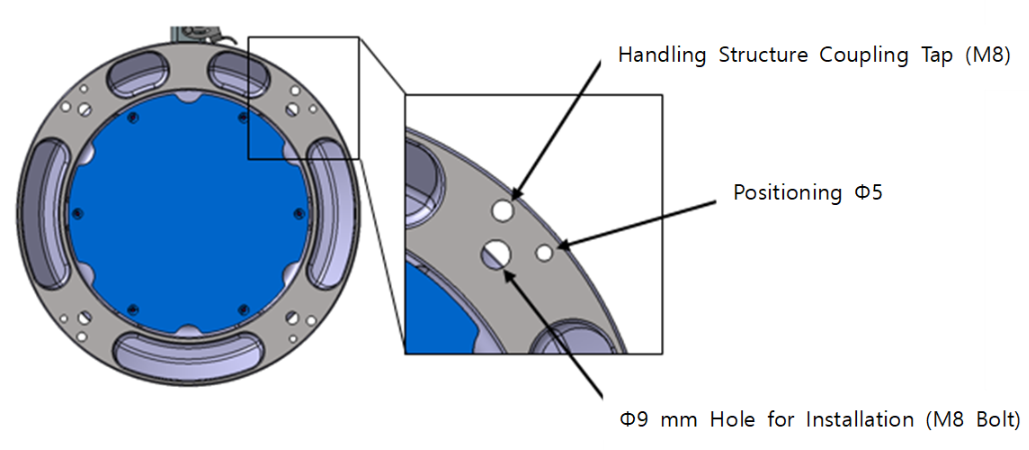

     • W przypadku serii P do podstawy przymocowano cztery gwinty M8, aby ułatwić obsługę.
