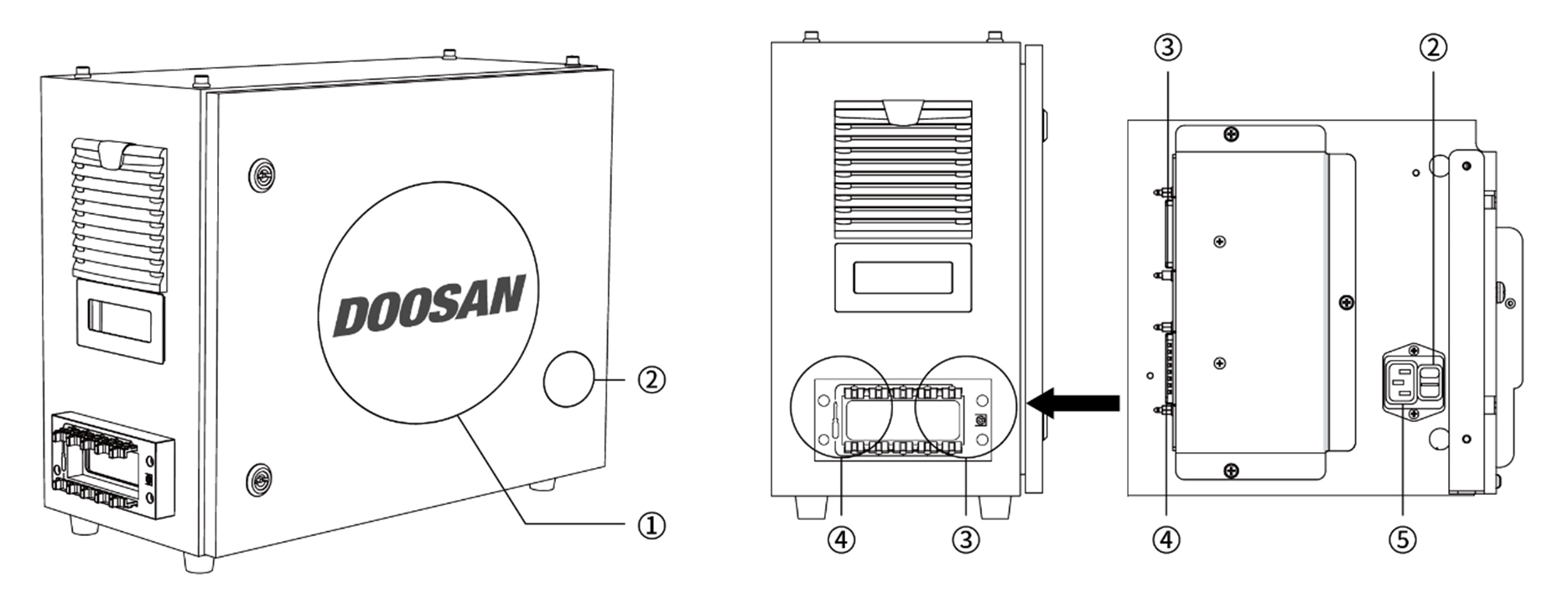

Prezentacja produktu (CS-01P)

Lp

Element

Opis

1

I/O connection terminal (internal)

Służy do podłączania sterownika lub urządzeń peryferyjnych.

2

Power switch

Służy do włączania/wyłączania głównego zasilania sterownika.

3

Teach pendant cable connection terminal

Służy do podłączania kabla programatora ręcznego do sterownika.

4

robot cable connection terminal

Służy do podłączania kabla robota do sterownika.

5

Power connection terminal

Służy do podłączania zasilania sterownika.

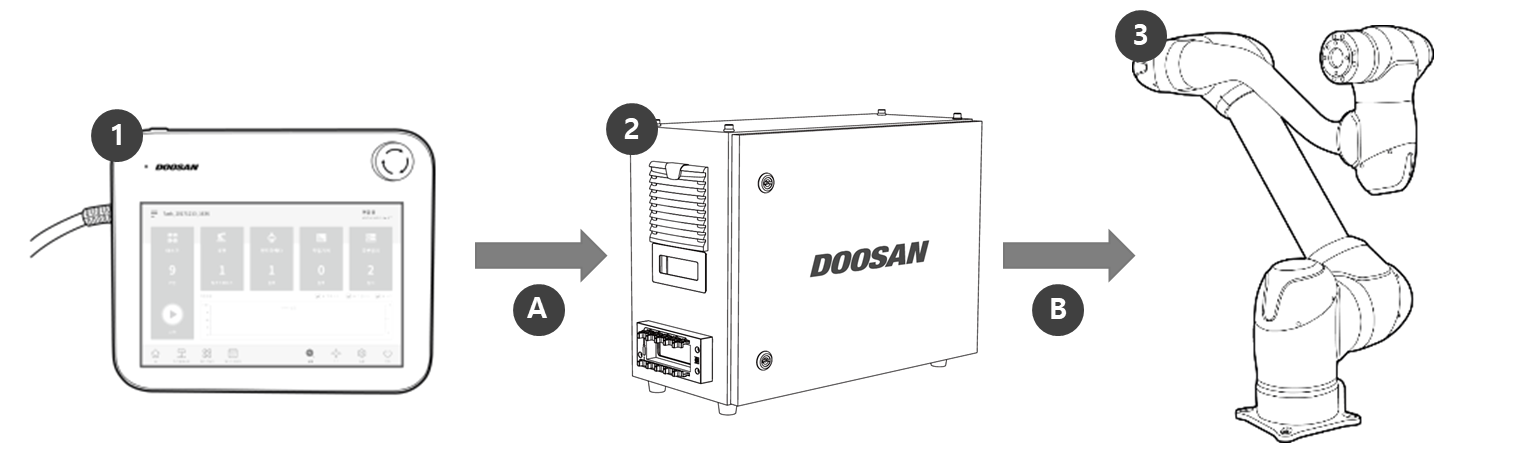

1

Programator ręczny

Urządzenie do zarządzania całym systemem, za pomocą którego można uczyć robota określonych pozycji oraz konfigurować ustawienia manipulatora i sterownika.

2

Sterownik

Do sterowania ruchami robota zgodnie z pozycją lub ruchem ustawionym w programatorze ręcznym. Zawiera różne gniazda we/wy umożliwiające podłączanie i korzystanie z różnego wyposażenia i urządzeń.

3

Manipulator

Przemysłowy robot współpracujący przeznaczony do wykonywania prac związanych z transportem i montażem przy użyciu różnych narzędzi.

A

Command/
Monitoring

B

Power Supply/
Network
