Ustawienie we/wy kołnierza

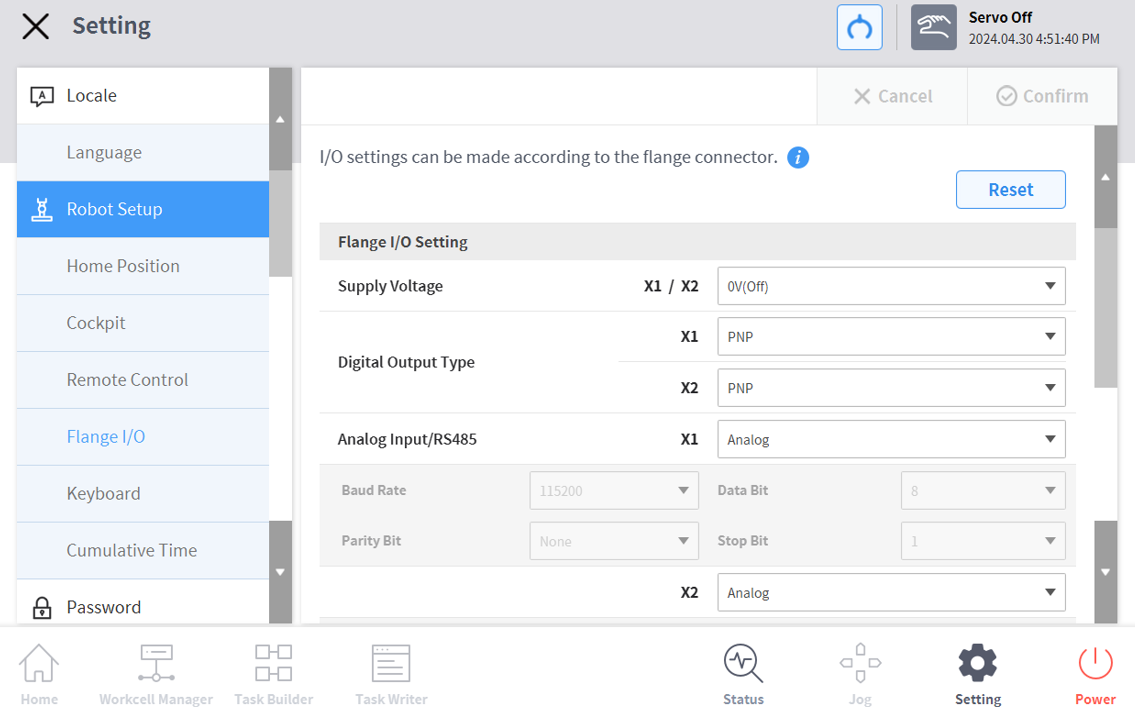

1. W obszarze menu Ustawienia wybierz menu Kołnierz I/O w Ustawieniach robota (widoczne tylko w przypadku podłączenia nowego kołnierza)
   • Aktualnie ustawione informacje pojawiają się w oknie Zarządzanie ustawieniami.

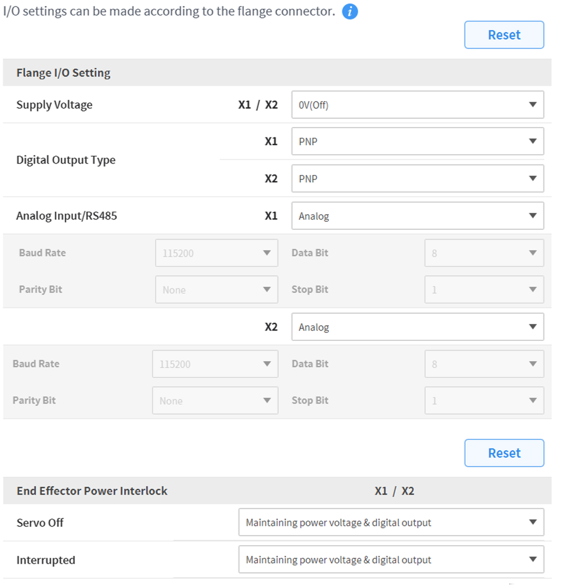

2. Zmień opcje w ustawieniach we/wy kołnierza (X1/X2)
   • Napięcie zasilania
     • Funkcja zasilania 0V/12V/24V
   • Typ wyjścia cyfrowego
     • PNP/NPN
   • Wejście analogowe/RS485
     • Użyj portów X1/X2 jako wejścia analogowego lub RS485
     • Wybierając RS485, ustaw prędkość transmisji, bit danych, bit parzystości i bit stopu.
3. Zmień opcje blokady zasilania efektora końcowego
   • Serwo wyłączone
     • Utrzymywanie napięcia zasilania i wyjścia cyfrowego
     • Przełącz napięcie zasilania i wyjście cyfrowe na 0 V i powróć do ostatniego stanu, gdy Servo On jest włączone.
   • Przerwano
     • Utrzymywanie napięcia zasilania i wyjścia cyfrowego
     • Przełącz napięcie zasilania i wyjście cyfrowe na 0 V i powróć do ostatniego stanu po zresetowaniu.
4. Po zakończeniu naciśnij przycisk OK.
   • Konfiguracja środowiska do korzystania z kołnierzowych wejść/wyjść została już ukończona.

알아두기

• Seria A wyświetla tylko X1.

×
