Ustawienia ciężaru narzędzia

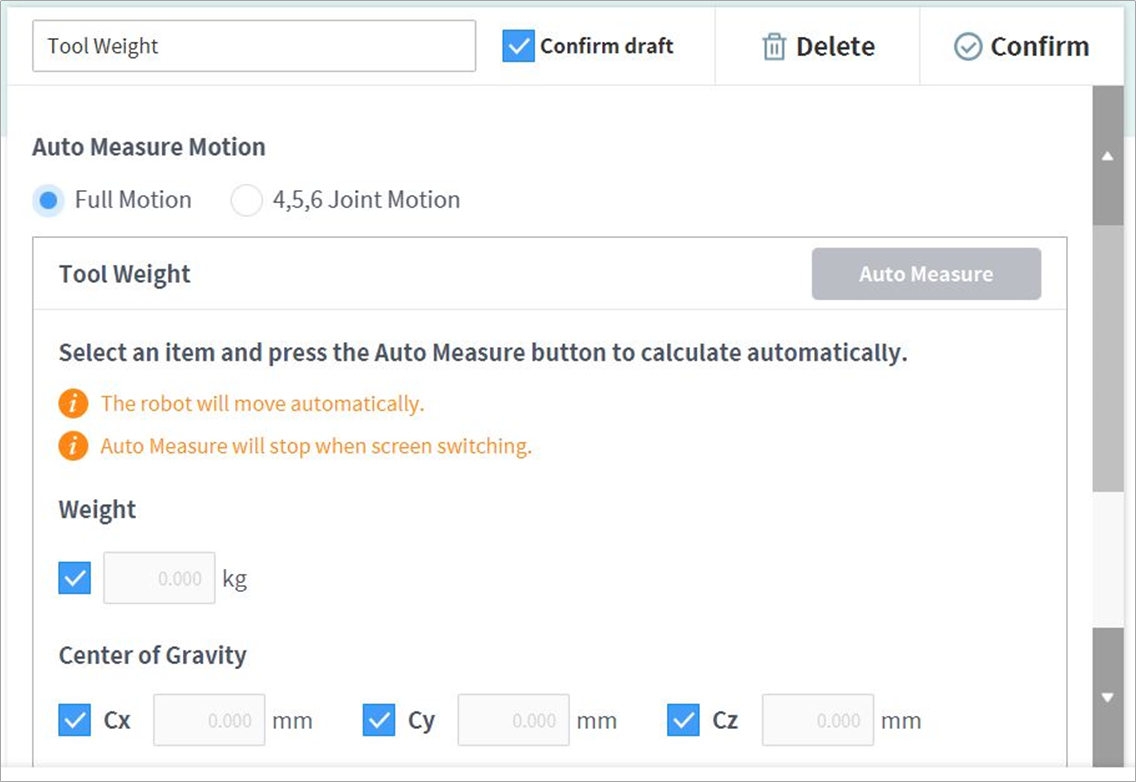

Aby ustawić ciężar narzędzia robota, należy dotknąć przycisku

„Add” w stanowisku roboczym Robot i wybrać Robot > Tool Weight.




Automatyczny pomiar ciężaru narzędzia:

  1. Należy wybrać metodę automatycznego obliczania ruchu.
    • All Motion: Do pomiaru ciężaru narzędzia są używane wszystkie przeguby.
    • Ruch 4, 5, 6: Do pomiaru ciężaru narzędzia są używane przeguby nr 4, 5 i 6.
  2. Należy zaznaczyć pole wyboru parametru (ciężar, środek ciężkości) do oszacowania.
    • Jeśli użytkownik zna wartość parametru, może go wprowadzić bez zaznaczania pola wyboru.
    • Jeśli użytkownik podaje znany parametr, wartości parametrów z zaznaczonymi polami wyboru zostaną przeliczone pod względem ciężaru i środka ciężkości odpowiednio do wprowadzonej wartości.
  3. Dotknąć przycisku Auto Calculate.


Ostrzeżenie

  • Jeśli pole wyboru przy Auto Calculate dotyczące ciężaru nie jest zaznaczone, należy podać dodatnią liczbę rzeczywistą.
    (W przypadku środka ciężkości może to być ujemna liczba rzeczywista lub 0)
  • Przed wykonaniem automatycznego obliczania należy usunąć wszystkie przeszkody.
  • Aby wykonać automatyczne obliczanie z użyciem wartości 4, 5 i 6, kąt w 3 osiach musi być większy niż +30 stopni lub mniejszy niż -30 stopni.
  • Należy pamiętać, że funkcje monitorowania bezpieczeństwa są wyłączone na czas automatycznego obliczania.
  • Podczas automatycznego obliczania przycisk Auto Calculate zmienia postać na Stop, umożliwiając użytkownikowi zatrzymanie działania funkcji. W przypadku przerwania obliczania wartości ciężaru i środka ciężkości są zerowane.

Uwaga

Przy automatycznym pomiarze masy narzędzia istnieje margines błędu wynoszący ±0,5 kg.

W przypadku serii M po ustawieniu maksymalnej dopuszczalnej masy narzędzia następuje włączenie funkcji automatycznej regulacji przyspieszenia.
