Podłączanie narzędzia do robota

1. Przymocować narzędzie do uchwytu narzędzia za pomocą czterech śrub M6.

   • Zalecamy stosowanie momentu dokręcenia śrub 9 Nm.

   • Za pomocą znacznika Φ6 określić dokładnie stałe miejsce montażu robota.

2. Podłączyć niezbędne przewody do we/wy kołnierza po zamocowaniu narzędzia.

Uwaga

Metoda mocowania narzędzia może się różnić w zależności od narzędzia. Aby uzyskać więcej informacji na temat montażu narzędzia, należy skorzystać z podręcznika dostarczonego przez producenta narzędzia.

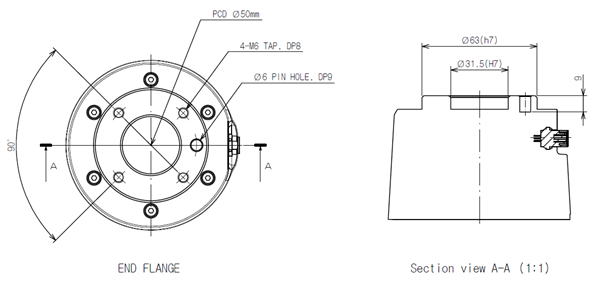

Kołnierz do montażu narzędzia, ISO 9409-1-50-4-M6
