Kontrola wejścia cyfrowego sterownika/kołnierza

Stary kołnierz

Nowy kołnierz

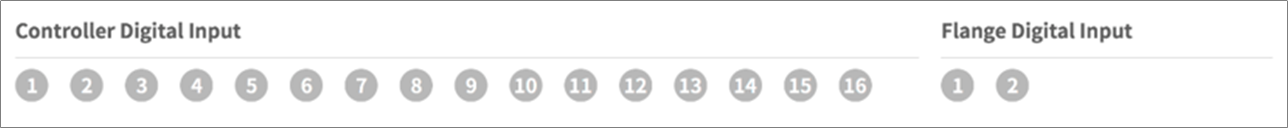

1. Skontrolować numer portu urządzenia podłączonego do sterownika lub kołnierza.
2. W zależności od stanu wejścia cyfrowego o odpowiednim numerze wyświetlane są następujące informacje.
   • Jeśli cyfrowy sygnał ma wysoki poziom, ikona jest wyświetlana w kolorze jasnozielonym.
   • Jeśli cyfrowy sygnał ma niski poziom, ikona jest wyświetlana w kolorze szarym.

Uwaga

• Jeśli sygnał cyfrowy ma wysoki poziom nawet, gdy wejście cyfrowe ustawiono jako wejście bezpieczeństwa, ikona jest wyświetlana na niebiesko, a jeśli niski, ikona ma kolor szary.

• Na ekranie są wyświetlane tylko dwa sygnały we/wy kołnierza cyfrowego wejścia kołnierza systemu serii A.
