Strefa bezpieczeństwa

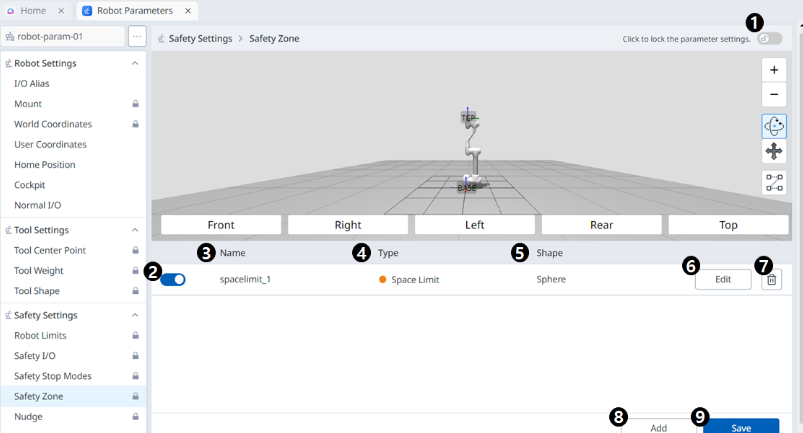

Ekran ustawień strefy bezpieczeństwa

Menu

	Elementy	Opis
1	Przycisk przełączania blokady	Służy do blokowania ustawionej wartości. Do zmiany ustawionej wartości wymagane jest hasło bezpieczeństwa.
2	Wybierz, czy chcesz włączyć	Ten przycisk umożliwia zastosowanie/anulowanie utworzonej strefy bezpieczeństwa.
3	Nazwa strefy	Nazwa podana przez użytkownika podczas tworzenia strefy bezpieczeństwa
4	Typ strefy	Typy stref bezpieczeństwa (każdy typ ma różne parametry do ustawienia) Limit miejsca Strefa współpracy Strefa zapobiegania zgniataniu Strefa redukcji czułości kolizji Strefa limitu orientacji narzędzia Strefa niestandardowa
5	Kształt strefy	Kształty stref bezpieczeństwa Prostopadłościan Siłownik Sfera Przechylona prostopadła Pole wielopłaszczyznowe
6	Edytuj	Ten przycisk umożliwia edycję ustawień utworzonej strefy bezpieczeństwa. Naciśnięcie tego przycisku powoduje wyświetlenie okna podręcznego umożliwiającego edycję strefy bezpieczeństwa.
7	Usuń	Ten przycisk umożliwia usunięcie strefy bezpieczeństwa.
8	Dodaj	Ten przycisk umożliwia dodanie strefy bezpieczeństwa. Ten przycisk powoduje wyświetlenie okna podręcznego, które umożliwia dodanie strefy bezpieczeństwa.
9	Zapisz	Ten przycisk umożliwia zapisanie wszelkich zmian ustawień dotyczących strefy bezpieczeństwa.

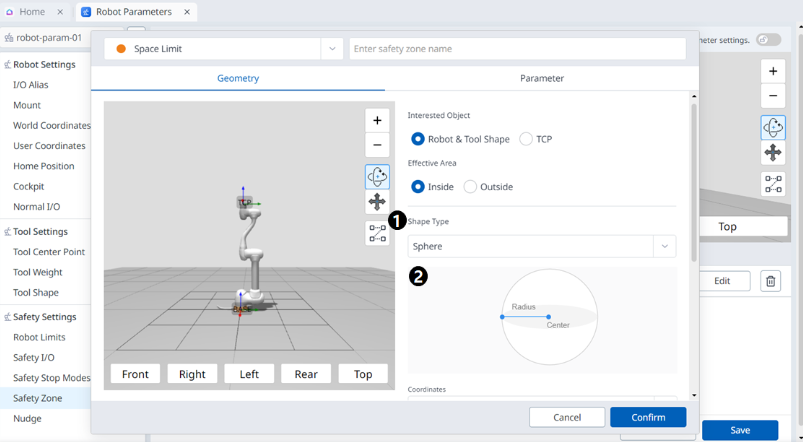

Menu

	Elementy	Opis
1	Typ kształtu	Z listy rozwijanej można wybrać żądany typ kształtu.
2	Kształt obrazu	Jest to obszar, w którym wyświetlany jest obraz wybranego typu.

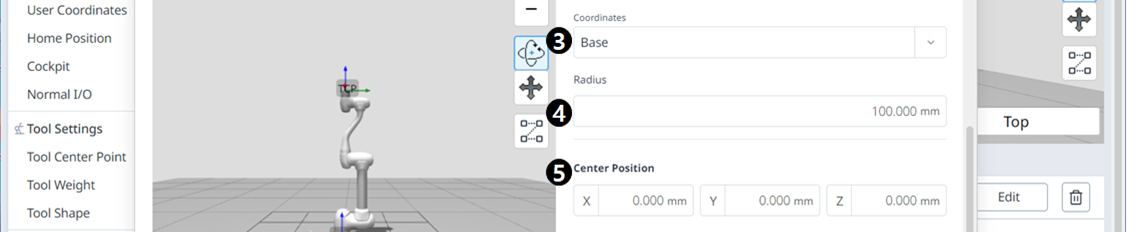

3	Współrzędne	Z listy rozwijanej można wybrać współrzędne bazowe lub światowe.
4	Promień	W tym miejscu wprowadza się wartość promienia.
5	Pozycja środkowa	Wartość środkową można ustawić w tych polach dla każdej z osi X, Y i Z.
6	Automatyczne obliczanie	Ten przycisk umożliwia włączenie opcji Auto Measure (Automatyczny pomiar).
7	Obraz automatycznej kalkulacji	W tym obszarze widoczny jest obraz wymagany do automatycznego pomiaru. Ta opcja pojawia się, gdy włączona jest opcja Auto Measure (Automatyczny pomiar).
8	Punkt pierwszy	Każde pole jest miejscem, w którym wprowadza się wartość punktu pierwszego.
9	Punkt 2	W każdym polu wprowadza się wartość punktu 2.
10	Automatycznie oblicz	Ten przycisk umożliwia wykonanie automatycznego obliczania.
11	Ekspansja kosmiczna	W tym polu można ustawić rozszerzenie przestrzeni.
12	Anuluj	Ten przycisk umożliwia anulowanie ustawienia.
13	Potwierdź	Ten przycisk umożliwia potwierdzenie ustawienia.

Menu

	Elementy	Opis
1	Typ kształtu	Z listy rozwijanej można wybrać żądany typ kształtu.
2	Kształt obrazu	Jest to obszar, w którym wyświetlany jest obraz wybranego typu.
3	Współrzędne	Z listy rozwijanej można wybrać współrzędne bazowe lub światowe.
4	Promień	W tym miejscu wprowadza się wartość promienia.
5	Górny	W tym polu wprowadzona jest górna wartość.
6	Opuść	W tym polu wprowadzona jest niższa wartość.
7	Pozycja środkowa	W tych polach można ustawić wartość środkową dla każdej osi X i Y.
8	Automatycznie oblicz	Ten przycisk umożliwia włączenie opcji Auto Measure (Automatyczny pomiar).
9	Automatyczne obliczanie obrazu	W tym obszarze widoczny jest obraz wymagany do automatycznego pomiaru. Ta opcja pojawia się, gdy włączona jest opcja Auto Measure (Automatyczny pomiar).
10	Górny	W tym polu wprowadzona jest górna wartość.
11	Opuść	W tym polu wprowadzona jest niższa wartość.
12	Początek układu współrzędnych	W tym polu wprowadzona jest wartość początku układu współrzędnych.
13	Promień	W tym polu wprowadza się wartość promienia.
14	Automatycznie oblicz	Ten przycisk umożliwia wykonanie automatycznego obliczania.
15	Ekspansja kosmiczna	W tym polu można ustawić rozszerzenie przestrzeni.
16	Anuluj	Ten przycisk umożliwia anulowanie ustawienia.
17	Potwierdź	Ten przycisk umożliwia potwierdzenie ustawienia.

Menu

	Elementy	Opis
1	Typ kształtu	Z listy rozwijanej można wybrać żądany typ kształtu.
2	Kształt obrazu	Jest to obszar, w którym wyświetlany jest obraz wybranego typu.
3	Współrzędne	Z listy rozwijanej można wybrać współrzędne bazowe lub światowe.
4	Punkt pierwszy	Każde pole jest miejscem, w którym wprowadza się wartość punktu pierwszego.
5	Punkt 2	W każdym polu wprowadza się wartość punktu 2.
6	Ekspansja kosmiczna	W tym polu można ustawić rozszerzenie przestrzeni.
7	Anuluj	Ten przycisk umożliwia anulowanie ustawienia.
8	Potwierdź	Ten przycisk umożliwia potwierdzenie ustawienia.

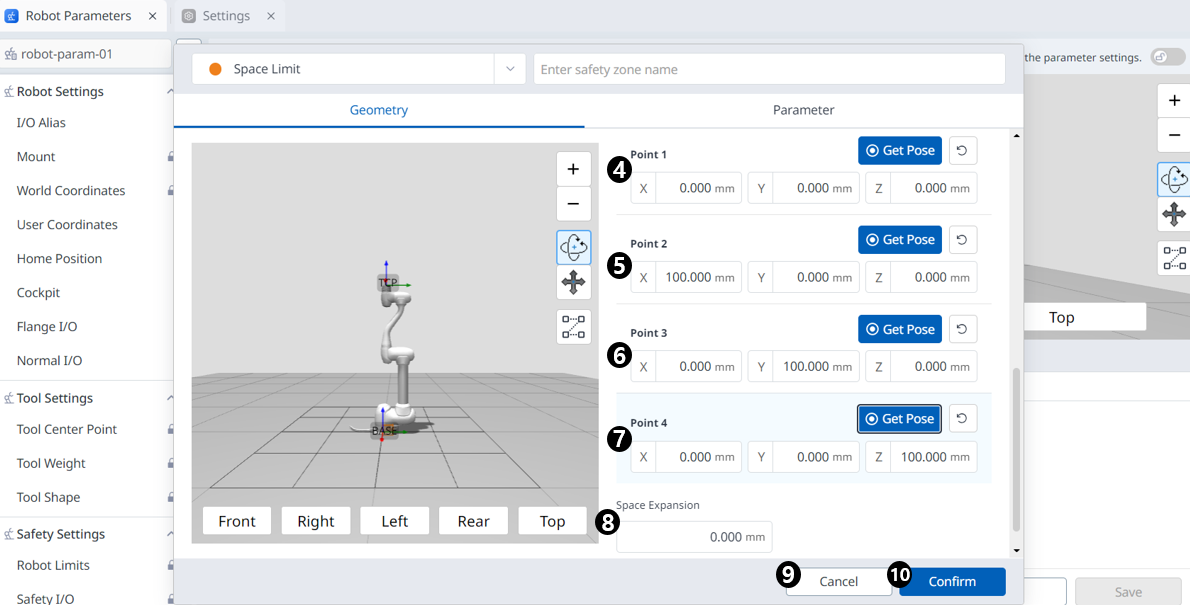

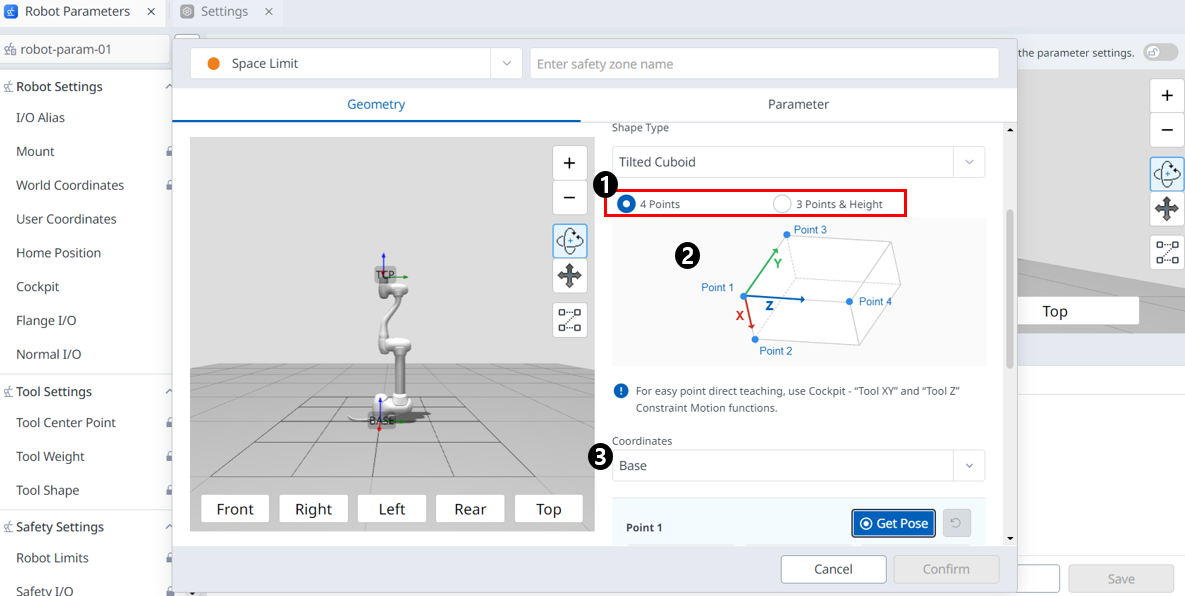

4 punktów

Menu

	Elementy	Opis
1	metoda wprowadzania	Możesz wybrać żądaną metodę wprowadzania danych.
2	Obraz przestrzeni	Jest to obszar, w którym wyświetlany jest obraz wybranego typu.
3	Współrzędne	Z listy rozwijanej można wybrać współrzędne bazowe lub światowe.
4	Punkt pierwszy	Każde pole jest miejscem, w którym wprowadza się wartość punktu pierwszego.
5	Punkt 2	W każdym polu wprowadza się wartość punktu 2.
6	Punkt 3	W każdym polu wprowadza się wartość punktu 3.
7	Punkt 4	W każdym polu wprowadza się wartość punktu 4.
8	Ekspansja kosmiczna	W tym polu można ustawić rozszerzenie przestrzeni.
9	Anuluj	Ten przycisk umożliwia anulowanie ustawienia.
10	Potwierdź	Ten przycisk umożliwia potwierdzenie ustawienia.

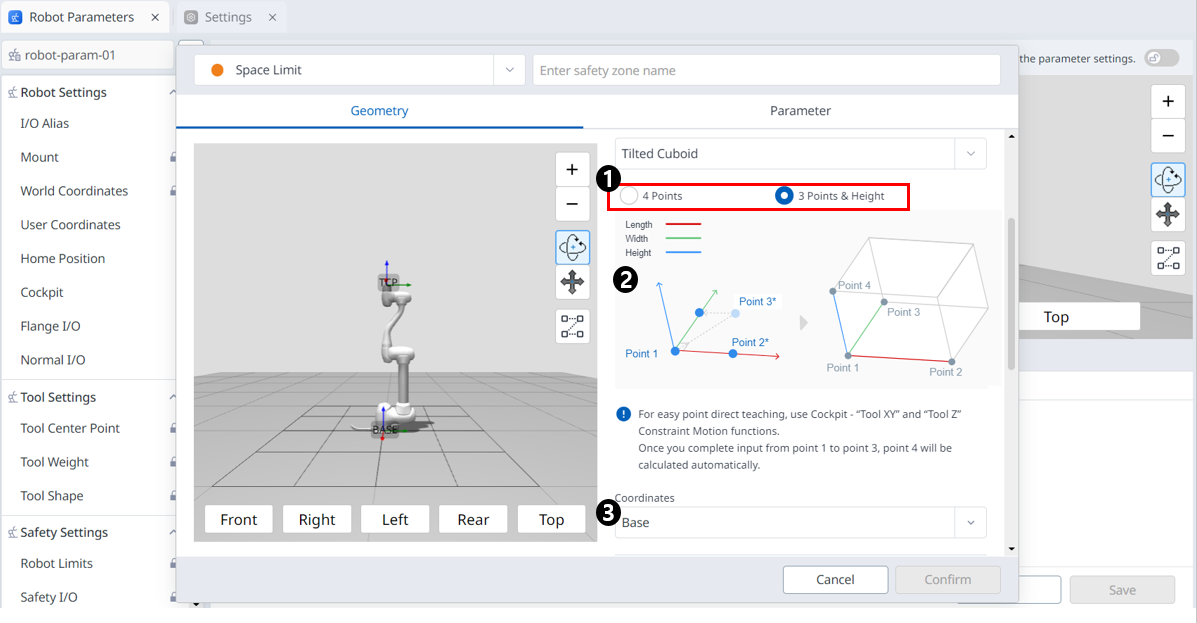

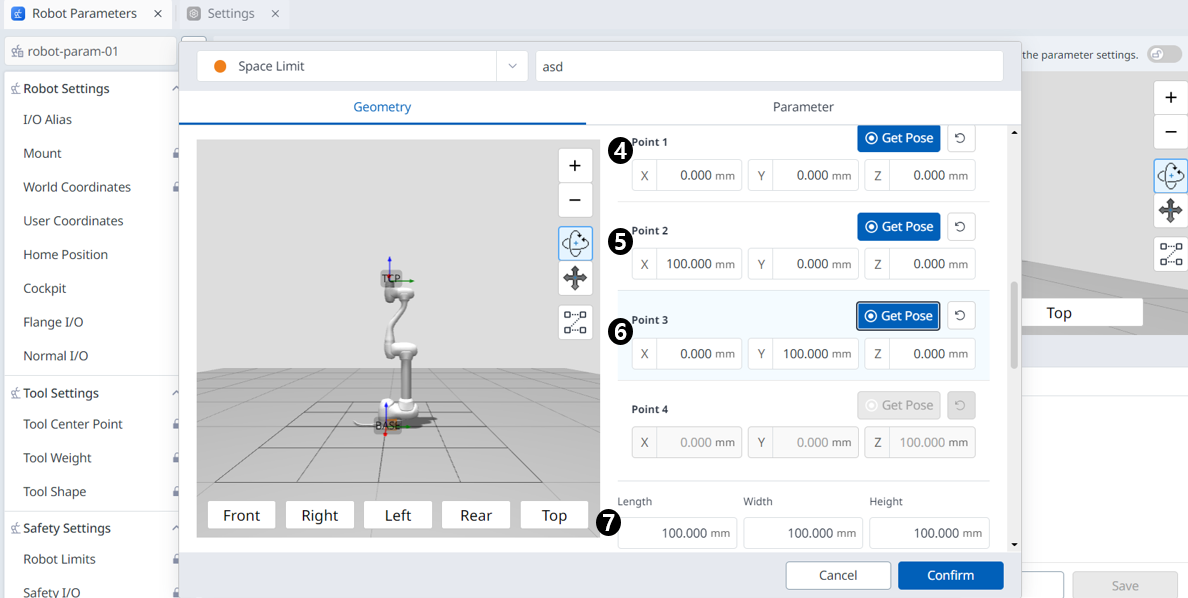

3 punktów i wysokość

Menu

	Elementy	Opis
1	metoda wprowadzania	Możesz wybrać żądaną metodę wprowadzania danych.
2	Obraz przestrzeni	Jest to obszar, w którym wyświetlany jest obraz wybranego typu.
3	Współrzędne	Z listy rozwijanej można wybrać współrzędne bazowe lub światowe.
4	Punkt pierwszy	Każde pole jest miejscem, w którym wprowadza się wartość punktu pierwszego.
5	Punkt 2	W każdym polu wprowadza się wartość punktu 2.
6	Punkt 3	W każdym polu wprowadza się wartość punktu 3.
7	ustawienia rozmiaru	Wprowadź wartości długości, szerokości i wysokości.

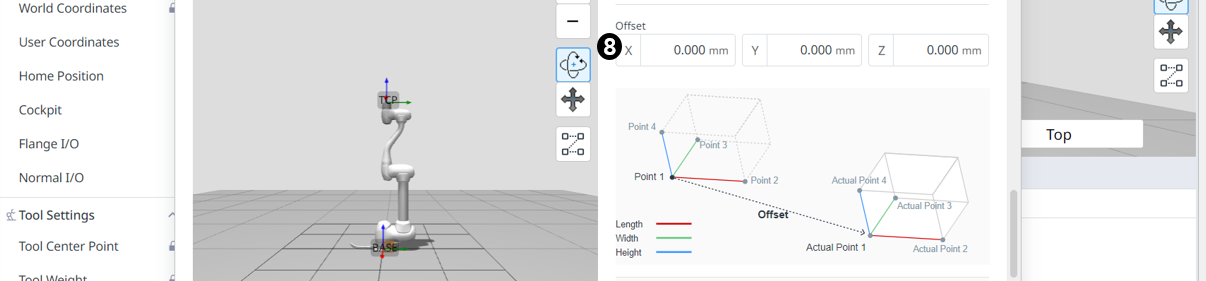

8	ustawienia przesunięcia	Wprowadź wartość przesunięcia.

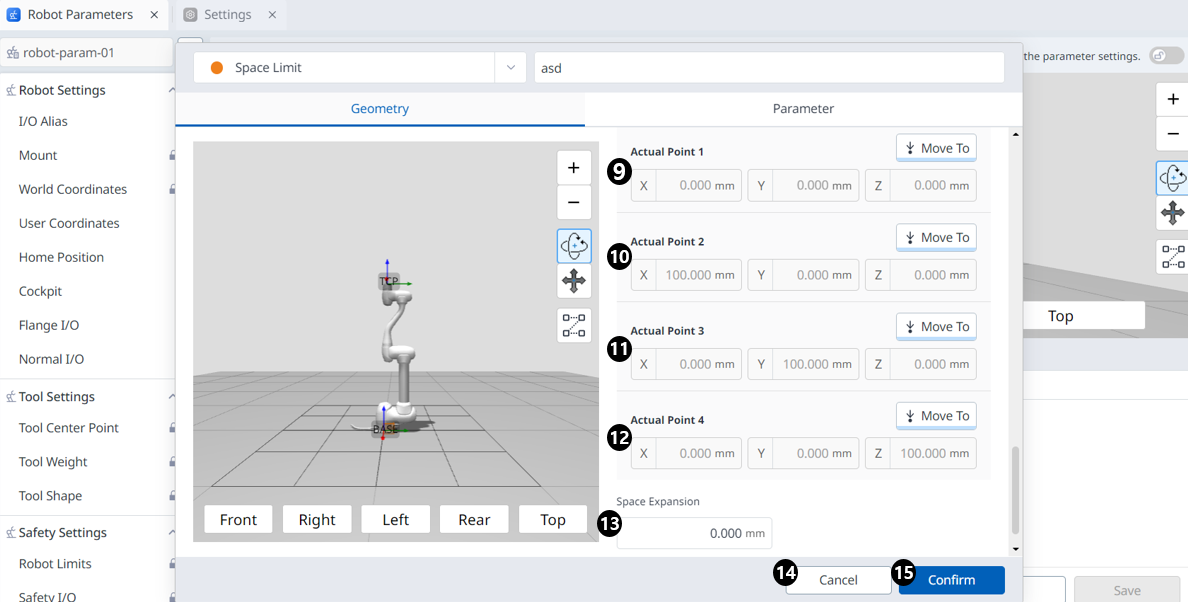

9	Faktyczny punkt pierwszy	Można sprawdzić rzeczywistą wartość punktu 3 obliczoną na podstawie informacji o punkcie, rozmiarze i przesunięciu.
10	Rzeczywisty punkt 2	Można sprawdzić rzeczywistą wartość punktu 2 obliczoną na podstawie informacji o punkcie 3, rozmiarze i przesunięciu.
11	Rzeczywisty punkt 3	Można sprawdzić rzeczywistą wartość punktu 3 obliczoną na podstawie informacji o punkcie 3, rozmiarze i przesunięciu.
12	Rzeczywisty punkt 4	Można sprawdzić rzeczywistą wartość punktu 4 obliczoną na podstawie informacji o punkcie 3, rozmiarze i przesunięciu.
13	Ekspansja kosmiczna	W tym polu można ustawić rozszerzenie przestrzeni.
14	Anuluj	Ten przycisk umożliwia anulowanie ustawienia.
15	Potwierdź	Ten przycisk umożliwia potwierdzenie ustawienia.

Menu

	Elementy	Opis
1	Typ kształtu	Z listy rozwijanej można wybrać żądany typ kształtu.
2	Kształt obrazu	Jest to obszar, w którym wyświetlany jest obraz wybranego typu.
3	Współrzędne	Z listy rozwijanej można wybrać współrzędne bazowe lub światowe.
4	Górny	W tym polu wprowadzona jest górna wartość.
5	Opuść	W tym polu wprowadzona jest niższa wartość.
6	Początek płaszczyzny X, Y	W tym polu wprowadza się punkt początkowy płaszczyzny.
7	Koniec szyby X,Y	W tym polu wprowadza się punkt końcowy płaszczyzny.
8	Dodaj nową płaszczyznę	Kliknięcie tego przycisku dodaje nową płaszczyznę.
9	Punkt wyboru	W każdym polu wprowadza się wartości punktu wyboru.
10	Ekspansja kosmiczna	W tym polu można ustawić rozszerzenie przestrzeni.
11	Anuluj	Ten przycisk umożliwia anulowanie ustawienia.
12	Potwierdź	Ten przycisk umożliwia potwierdzenie ustawienia.
