WE/wy sterownika

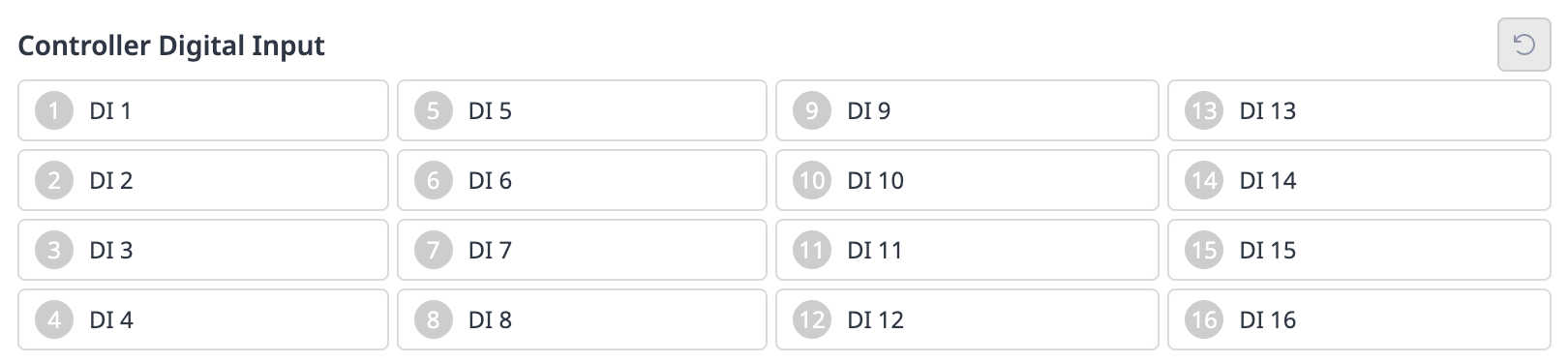

Wejście cyfrowe sterownika

1. Sprawdź numer portu urządzenia podłączonego do kontrolera.

2. W zależności od stanu wejścia cyfrowego odpowiedniego numeru wyświetlane są następujące informacje.

   • Jeśli sygnał cyfrowy jest sygnałem wysokim, ikona jest wyświetlana w kolorze jasnozielonym.

   • Jeśli sygnał cyfrowy jest sygnałem niskim, ikona jest wyświetlana w kolorze szarym.

Uwaga

To samo dotyczy sytuacji, gdy wejście cyfrowe jest ustawione jako wejście bezpieczeństwa, ikona jest wyświetlana na niebiesko, gdy sygnał cyfrowy jest wysoki, a na szaro, gdy jest niski.

Wejście bezpieczeństwa

1. Sprawdź numer portu urządzenia podłączonego do kontrolera.

2. W zależności od stanu wejścia cyfrowego odpowiedniego numeru wyświetlane są następujące informacje.

   • Jeśli sygnał cyfrowy jest sygnałem wysokim, ikona jest wyświetlana w kolorze jasnozielonym.

   • Jeśli sygnał cyfrowy jest sygnałem niskim, ikona jest wyświetlana w kolorze szarym.

Wyjście cyfrowe sterownika

1. Sprawdzić numer portu urządzenia podłączonego do sterownika lub kołnierza.

2. Kliknij ikonę Wł./Wył. Odpowiadającą numerowi portu, aby włączyć lub wyłączyć wyjście cyfrowe.

   • Po naciśnięciu ikony Wł. Ikona zmieni kolor na zielony i zostanie włączony odpowiedni port.

   • Po naciśnięciu ikony Wył ikona zmieni kolor na szary, a odpowiedni port zostanie wyłączony.

Wejście analogowe sterownika

1. Kliknij listę rozwijaną na wejściu analogowym kontrolera, aby wybrać pozycję do sprawdzenia.

2. Sprawdź informacje o wejściu analogowym dla wybranego elementu wyświetlanego na ekranie.

Uwaga

Wartość wejścia analogowego nie może ustawić wartości wejściowej w oknie stanu.

Analogowe wyjście sterownika

1. Kliknij listę rozwijaną na wyjściu analogowym kontrolera, aby wybrać pozycję do sprawdzenia.

   • Informacje o wyjściu analogowym dla wybranego elementu są wyświetlane po prawej stronie listy rozwijanej.

   • Wartością domyślną dla typu sygnału wyjścia analogowego jest napięcie.

2. Zmień wartość wyjścia analogowego.
