M1013 Kategoria zatrzymania
M1013 Zatrzymaj kategorię
Łącznik 1
Rozszerzenie=100%, Prędkość=100%, obciążenie=100%
Droga hamowania (rad) | Czas zatrzymania (ms) | |
|---|---|---|
Łącznik 1 | 0,144 | 136 |
Złącze 2
Rozszerzenie=100%, Prędkość=100%, obciążenie=100%
Droga hamowania (rad) | Czas zatrzymania (ms) | |
|---|---|---|
Złącze 2 (θj2) | 0,15 | 315 |
Złącze 3 (θj3) | 0,346 | |
Odległość (θd) | 0,314 |
Złącze 3
Rozszerzenie=100%, Prędkość=100%, obciążenie=100%
Droga hamowania (rad) | Czas zatrzymania (ms) | |
|---|---|---|
Złącze 2 (θj2) | 0,161 | 225 |
Złącze 3 (θj3) | 0,153 | |
Odległość (θd) | 0,279 |
Kąty połączenia 2 i złącza 3 odnoszą się do θj2, θj3, θd w pozach i warunkach pomiarowych.
M1013 Zatrzymaj kategorię

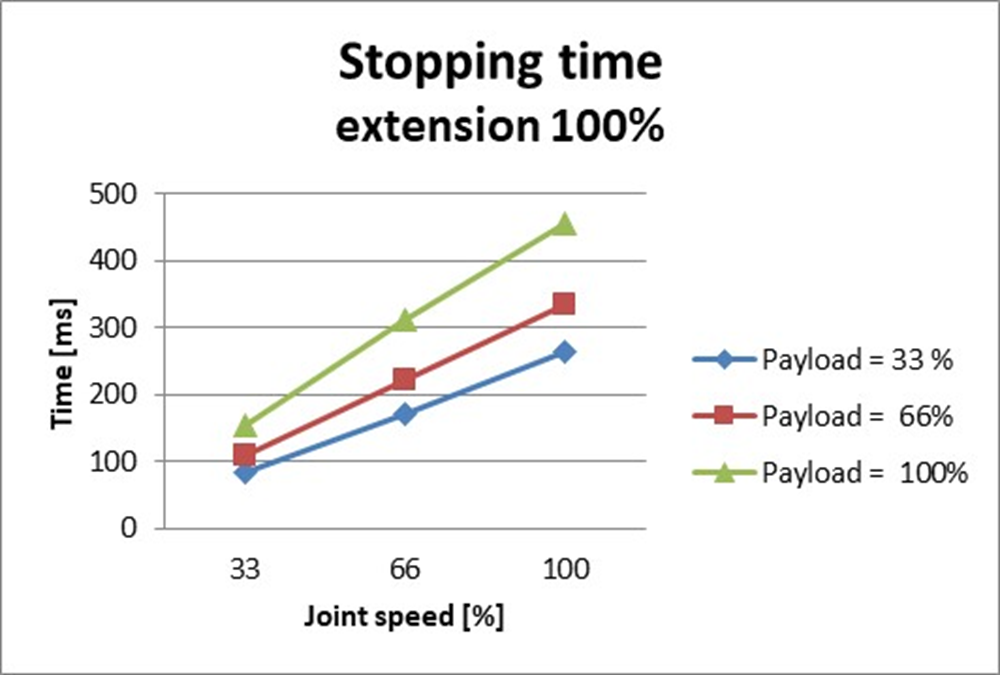

Stop Distance and Stop Time of Joint (Podstawa)
Zatrzymaj odległość przy 33% maks. Obciążenie (rad) | Zatrzymaj odległość przy 66% maks. Obciążenie (rad) |
 |  |
Odległość zatrzymania przy maks. Obciążenie (rad) | Czas zatrzymania przy 33% maks. Obciążenie (ms) |
 |  |
Czas zatrzymania przy 66% maks. Obciążenie (ms) | Czas zatrzymania przy maks. Obciążenie (ms) |
 |  |
Odległość zatrzymania i czas zatrzymania połączenia 2 (ramię)
Zatrzymaj odległość przy 33% maks. Obciążenie (rad) | Zatrzymaj odległość przy 66% maks. Obciążenie (rad) |
 |  |
Odległość zatrzymania przy maks. Obciążenie (rad) | Czas zatrzymania przy 33% maks. Obciążenie (ms) |
 |  |
Czas zatrzymania przy 66% maks. Obciążenie (ms) | Czas zatrzymania przy maks. Obciążenie (ms) |
 |  |
Odległość zatrzymania i czas zatrzymania połączenia 3 (kolanko)
Odległość zatrzymania przy maks. Poziom rozciągnięcia (rad) | Czas zatrzymania przy maks. Poziom rozciągnięcia (ms) |
|---|---|
 |  |
