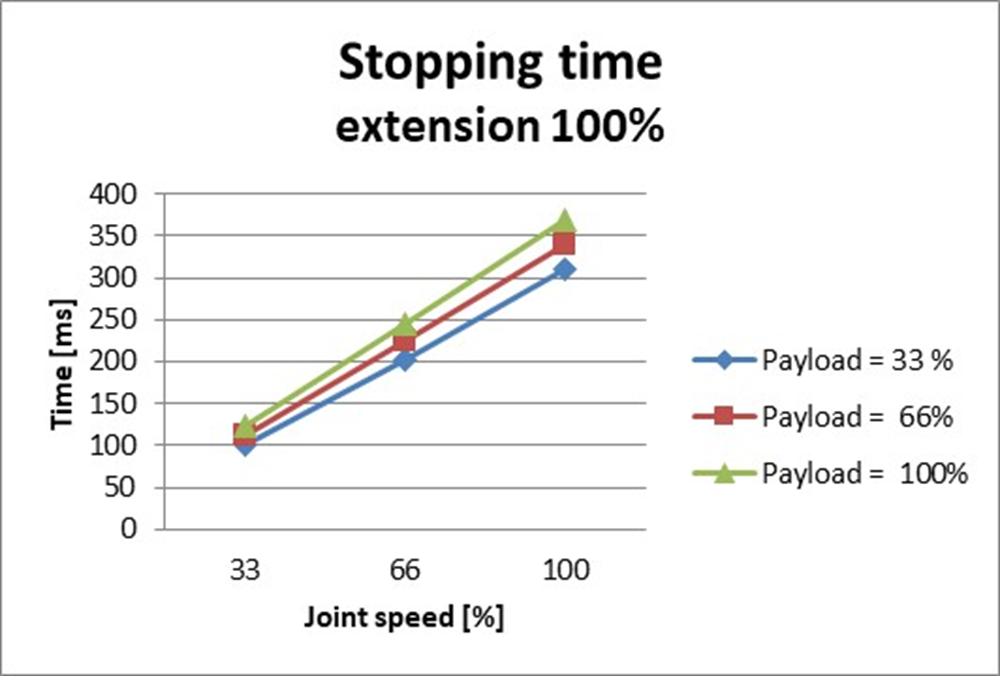

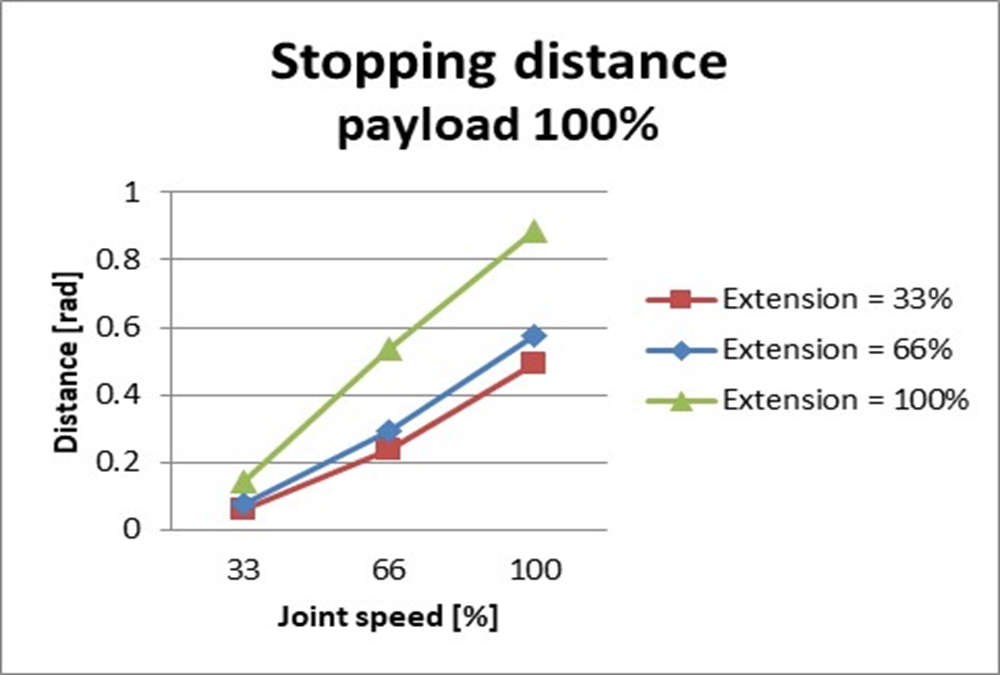

H2017 Kategoria zatrzymania
H2017 Zatrzymaj kategorię
Łącznik 1
Rozszerzenie=100%, Prędkość=100%, obciążenie=100%
Droga hamowania (rad) | Czas zatrzymania (ms) | |
|---|---|---|
Oś 1 | 0,12483 | 98,867 |
Złącze 2
Rozszerzenie=100%, Prędkość=100%, obciążenie=100%
Droga hamowania (rad) | Czas zatrzymania (ms) | |
|---|---|---|
Oś 2 | 0,09471 | 296,568 |
Oś 3 | 0,44703 |
Złącze 3
Rozszerzenie=100%, Prędkość=100%, obciążenie=100%
Droga hamowania (rad) | Czas zatrzymania (ms) | |
|---|---|---|
Oś 2 | 0,14045 | 178,785 |
Oś 3 | 0,12168 |
H2017 Zatrzymaj kategorię
Stop Distance and Stop Time of Joint (Podstawa)
Zatrzymaj odległość przy 33% maks. Obciążenie (rad) | Zatrzymaj odległość przy 66% maks. Obciążenie (rad) |
 |  |
Odległość zatrzymania przy maks. Obciążenie (rad) | Czas zatrzymania przy 33% maks. Obciążenie (ms) |
 |  |
Czas zatrzymania przy 66% maks. Obciążenie (ms) | Czas zatrzymania przy maks. Obciążenie (ms) |
 |  |
Odległość zatrzymania i czas zatrzymania połączenia 2 (ramię)
Zatrzymaj odległość przy 33% maks. Obciążenie (rad) | Zatrzymaj odległość przy 66% maks. Obciążenie (rad) |
 |  |
Odległość zatrzymania przy maks. Obciążenie (rad) | Czas zatrzymania przy 33% maks. Obciążenie (ms) |
 |  |
Czas zatrzymania przy 66% maks. Obciążenie (ms) | Czas zatrzymania przy maks. Obciążenie (ms) |
 |  |
Odległość zatrzymania i czas zatrzymania połączenia 3 (kolanko)
Odległość zatrzymania przy maks. Poziom rozciągnięcia (rad) | Czas zatrzymania przy maks. Poziom rozciągnięcia (ms) |
|---|---|
 |  |
