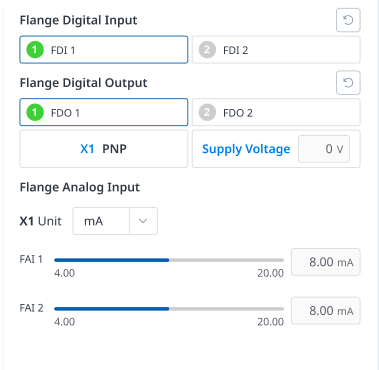

Ustawienie portu we/wy kołnierza

Wejście cyfrowe kołnierza

1. Sprawdzić numer portu urządzenia podłączonego do kołnierza.
2. W zależności od stanu wejścia cyfrowego odpowiedniego numeru wyświetlane są następujące informacje.
   • Jeśli sygnał cyfrowy jest sygnałem wysokim, ikona jest wyświetlana w kolorze jasnozielonym.
   • Jeśli sygnał cyfrowy jest sygnałem niskim, ikona jest wyświetlana w kolorze szarym.

Uwaga

• Jeśli sygnał cyfrowy ma wartość Wysoki, nawet jeśli wejście cyfrowe jest ustawione jako wejście bezpieczeństwa, ikona jest wyświetlana na niebiesko, a jeśli jest niska, jest wyświetlana w kolorze szarym.

Wyjście cyfrowe kołnierza

1. Sprawdzić numer portu urządzenia podłączonego do kołnierza.
2. Naciśnij ikonę Wł./Wył. Odpowiadającą numerowi portu, aby włączyć lub wyłączyć wyjście cyfrowe.
   • Po naciśnięciu ikony Wł. Ikona zmieni kolor na zielony i zostanie włączony odpowiedni port.
   • Po naciśnięciu ikony Wył ikona zmieni kolor na zielony, a odpowiedni port zostanie wyłączony.

Wejście analogowe kołnierza

1. Naciśnij listę rozwijaną na wejściu analogowym kołnierza kontrolera, aby wybrać element do sprawdzenia.
2. Sprawdź informacje o wejściu analogowym kołnierza wybranego elementu wyświetlane na ekranie.

Uwaga

• Wartość wejścia analogowego kołnierza nie może ustawić wartości wejściowej w oknie stanu.
