Verbinding van de Manipulator met de controller



Beschrijving

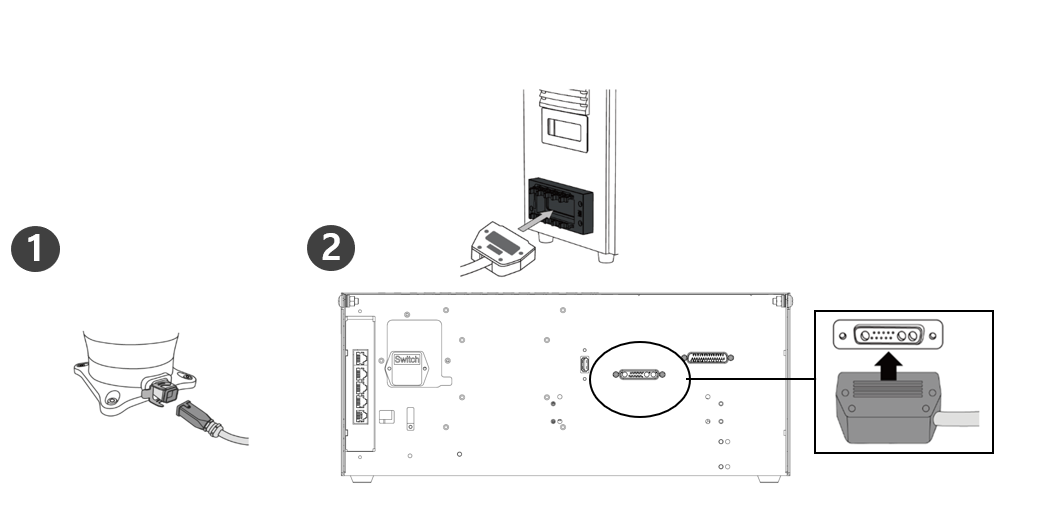

1

Vastzetten van de bevestigingsring na het aansluiten van de aansluitkabel van de manipulator

  • Sluit de aansluitkabel van de manipulator aan op de bijbehorende aansluitingen op de controller en breng de veerring aan om te voorkomen dat de kabel losraakt
2

Sluit het andere uiteinde van de aansluitkabel van de manipulator aan op de controller

  • Duw het andere uiteinde van de aansluitkabel van de manipulator naar de overeenkomstige aansluiting op de controller totdat deze vastklikt om te voorkomen dat de kabel losraakt.

Voorzichtig

  • Koppel de kabel van de manipulator niet los terwijl de robot is ingeschakeld. Hierdoor kan de robot defect raken.
  • Probeer geen wijzigingen of uitbreidingen aan de manipulatorkabel.
  • Zorg bij het installeren van de controller op de vloer voor een vrije ruimte van ten minste 50 mm aan beide zijden om voldoende ventilatie te garanderen.
  • Zorg ervoor dat u de connectoren goed vergrendelt voordat u de controllerinschakelt.

Opmerking

  • Bij het configureren van het systeem wordt aanbevolen een ruisreductor te installeren om te voorkomen dat apparaten en systeemstoringen worden beïnvloed door ruis.

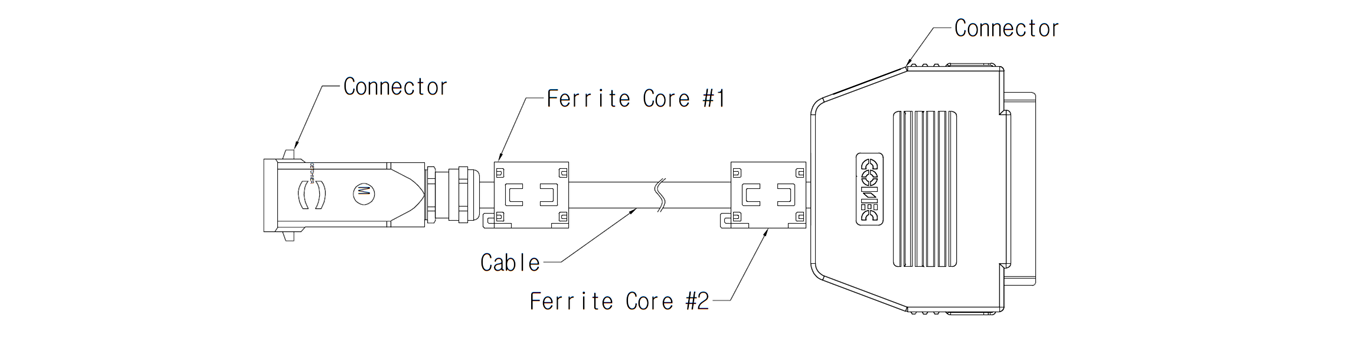

  • Als de controller wordt beïnvloed door de ruis gegenereerd door elektromagnetische golven, is het raadzaam dat ferrietkernen worden geïnstalleerd aan beide uiteinden van de manipulatorkabel om een normale werkingte garanderen . De installatielocaties zijn als volgt:
