Flens-I/O

De connector levert de stroom- en besturingssignalen die nodig zijn voor de bediening van de grijper of de sensoren die in de specifieke robotgereedschappen zijn ingebouwd. Hieronder volgen voorbeelden van industriƫle kabels (gelijkwaardige kabels kunnen worden gebruikt):

  • Phoenix contact 1404178 (recht)
  • Phoenix contact 1404182 (recht hoek)

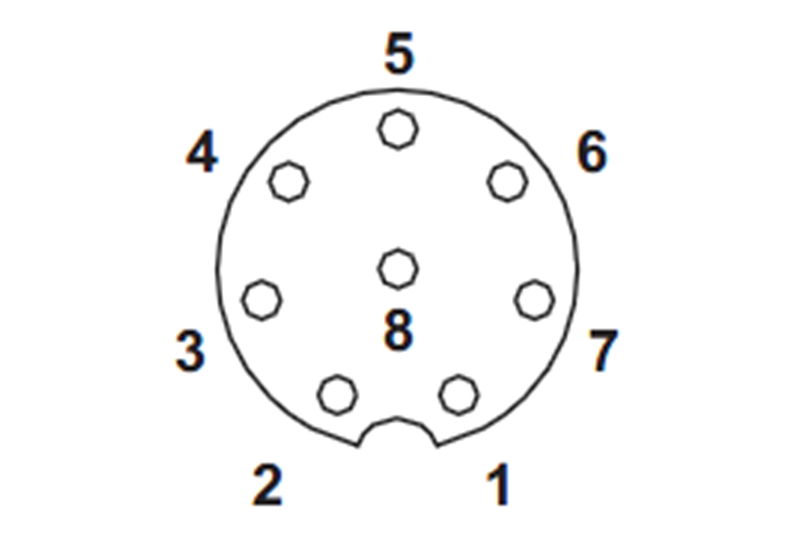

De penindeling voor elke connector is als volgt:

Schematic Diagram


Waarschuwing

  • Stel het gereedschap en de grijper zo in dat ze geen gevaar opleveren wanneer de stroom wordt onderbroken.(Bijvoorbeeld wanneer een workpiece van de tool valt.)
  • De aansluiting nr. 5 van elke connector geeft te allen tijde 24 V uit terwijl de robot van stroom wordt voorzien. Zorg ervoor dat u de stroomtoevoer naar de robot onderbreekt bij het instellen van het gereedschap en de grijper.
