Uitlijnen op basis van het doel
Dit is een handige functie als het werkstuk voor werkstukinstructie in een asrichting is uitgelijnd met het TCP. Als u instructie wilt uitvoeren nadat de pose is vergrendeld, gebruikt u de directe leerfunctie van het vlak of de lijn met cockpitknoppen.

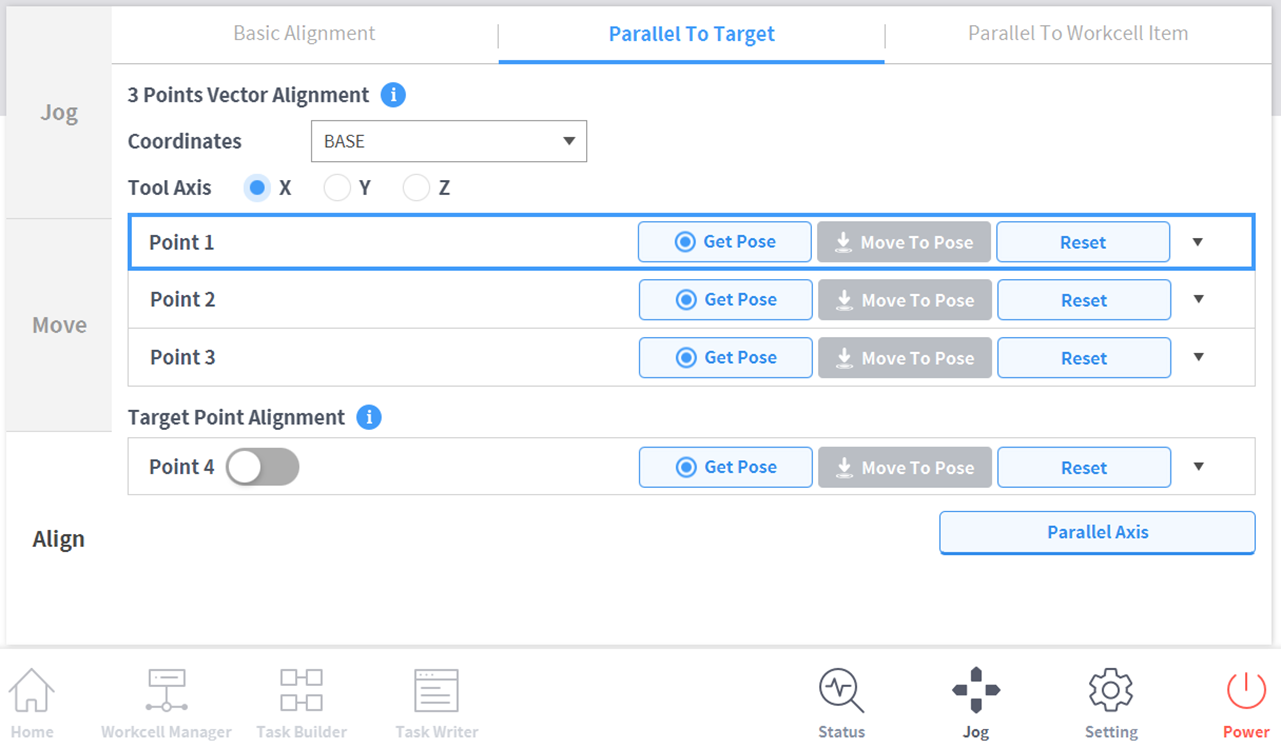

Voer de onderstaande stappen uit om het TCP van de robot uit te lijnen op basis van het doel:
- Selecteer het tabblad Uitlijnenen vervolgens het tabblad Parallel aan doel.
- Selecteer de referentiecoördinaten voor uitlijning.
- Selecteer de toolas die u wilt uitlijnen.
- Verplaats de robot naar de gewenste positie en tik op Punt 1.
- Tik op de knop Pose opslaan van Punt 1.

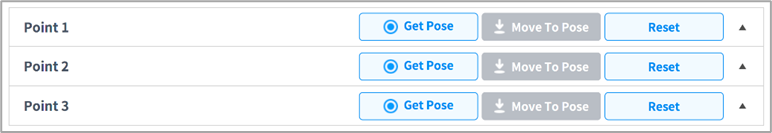

- Punt 2 en Punt 3 worden op dezelfde manier ingesteld. Wanneer de instelling is voltooid, hebt u een virtueel vectorgebied ingesteld op basis van de drie punten.
- Punt 2 en Punt 3 worden op dezelfde manier ingesteld. Wanneer de instelling is voltooid, hebt u een virtueel vectorgebied ingesteld op basis van de drie punten.
- (Optioneel) Als u de TCP-richting en positie samen wilt instellen, drukt u op de wisselknop van Punt 4, beweegt u de robot naar de gewenste positie en tikt u op de knop Pose opslaan.
- Tik en houd de knop As uitlijnen ingedrukt om de as uit te lijnen.
- Plaats de 6-assige kop 150 mm boven het doel in de richting van de Z-as.
