Specificaties van de Flange Digital Output

Flange digital output is een PNP-specificatie, en photo coupler-output is ingesteld in de output.

Het corresponderende output-kanaal wordt +24 V wanneer de digitale output wordt geactiveerd. Het bijbehorende output-kanaal wordt open (floating) wanneer de digitale output gedeactiveerd wordt.

De elektrische specificaties van de digitale output zijn als volgt:

Parameter

Min

Gewoonlijk

Max

Eenh

Voltage tijdens besturing 10mA

23

-

-

V

Voltage tijdens besturing 50mA

22.8

-

23.7

V

Stroomsterkte tijdens besturing

0

-

50

mA

Let op

  • De digitale output is niet onderworpen aan de huidige beperkingen. Het negeren van de bovenstaande specificaties tijdens het gebruik kan permanente schade aan het product veroorzaken.

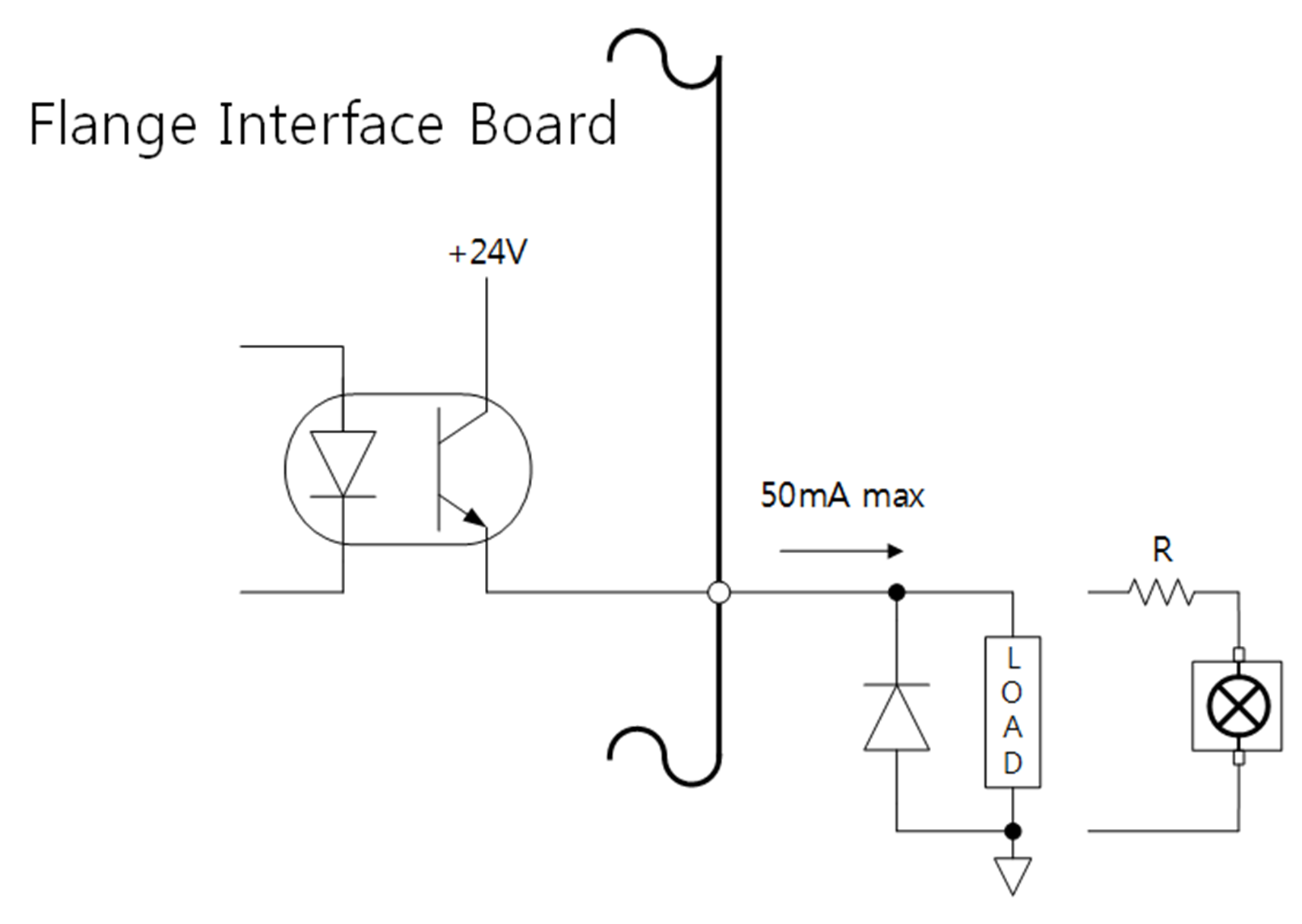

  • Onderstaande figuur is een voorbeeld van een digitale output-opstelling, dus verwijs daarnaar terwijl u de tool en gripper aansluit.
  • Zorg ervoor dat u de stroomtoevoer naar de robot verbreekt bij het instellen van het circuit.
