Encoderingangang (TBEN1, TBEN2) instellen

De regelaar is voorzien van twee TBEN-klemmen die de invoer van externe encoders mogelijk maken. Deze ondersteunen A-, B- en Z-fasen als input en voeren tellingen uit op basis van 12 VDC. Bovendien kan de S-fase worden gebruikt als de Start sensor van de transportband.

  • Om een maximale nauwkeurigheid van de invoer te garanderen, moet u het volgende in acht nemen: Gebruik afgeschermde getwiste tweeaderige kabels om geluid te beperken.
  • Sluit de kabelafscherming aan op de aardklem in de regelaar.
  • In het geval van S-fase-input sluit u een Pull-Up- of Pull-Down-weerstand aan al naargelang het sensortype(NPN/PNP) om zweven te voorkomen.

In onderstaande afbeelding ziet u de configuratie van een voorbeeldencoder en -sensor. Raadpleeg deze tijdens het stand brengen van een verbinding.

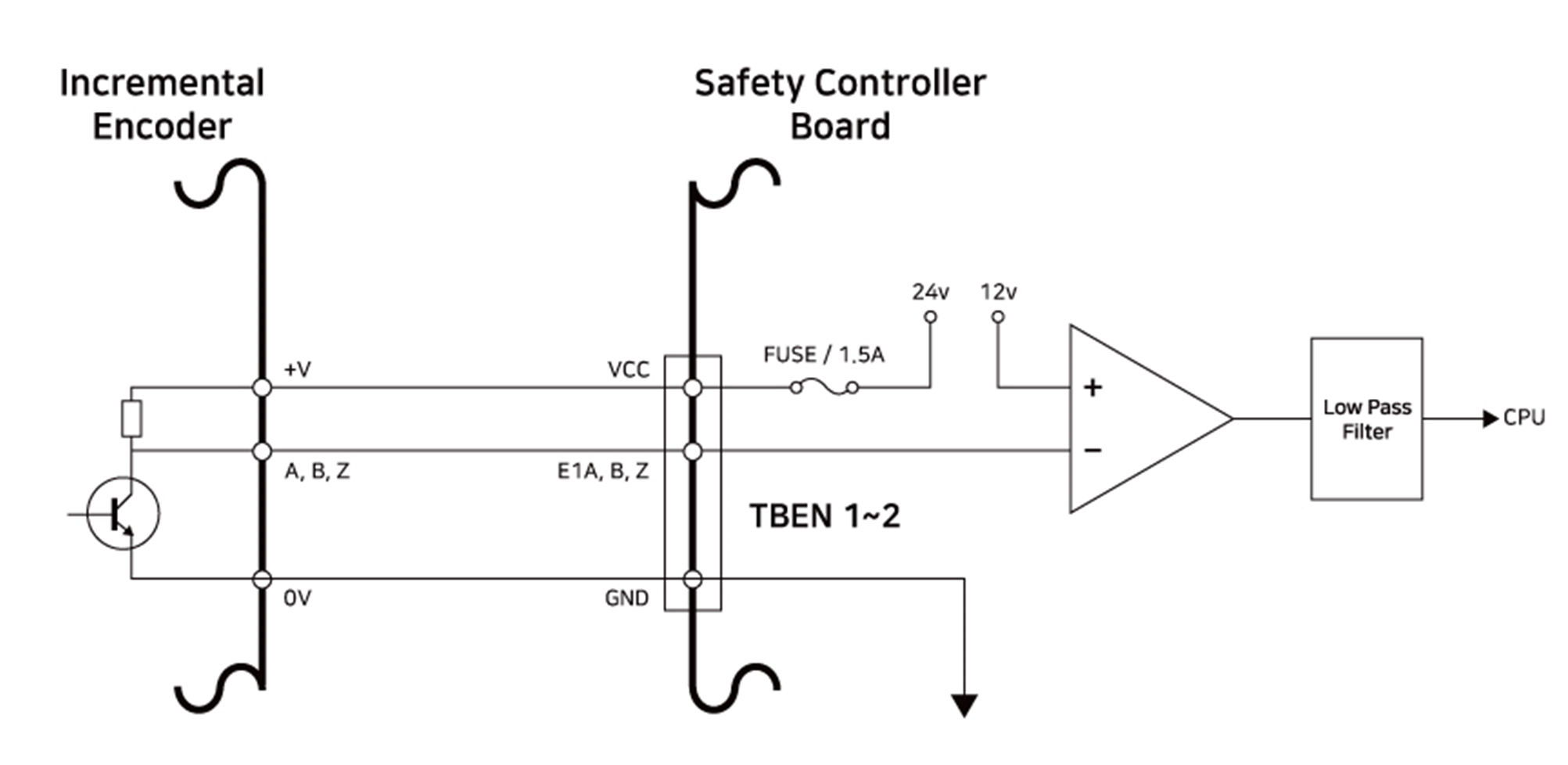

Aansluiten van Incremental Encoder A, B, Z fase

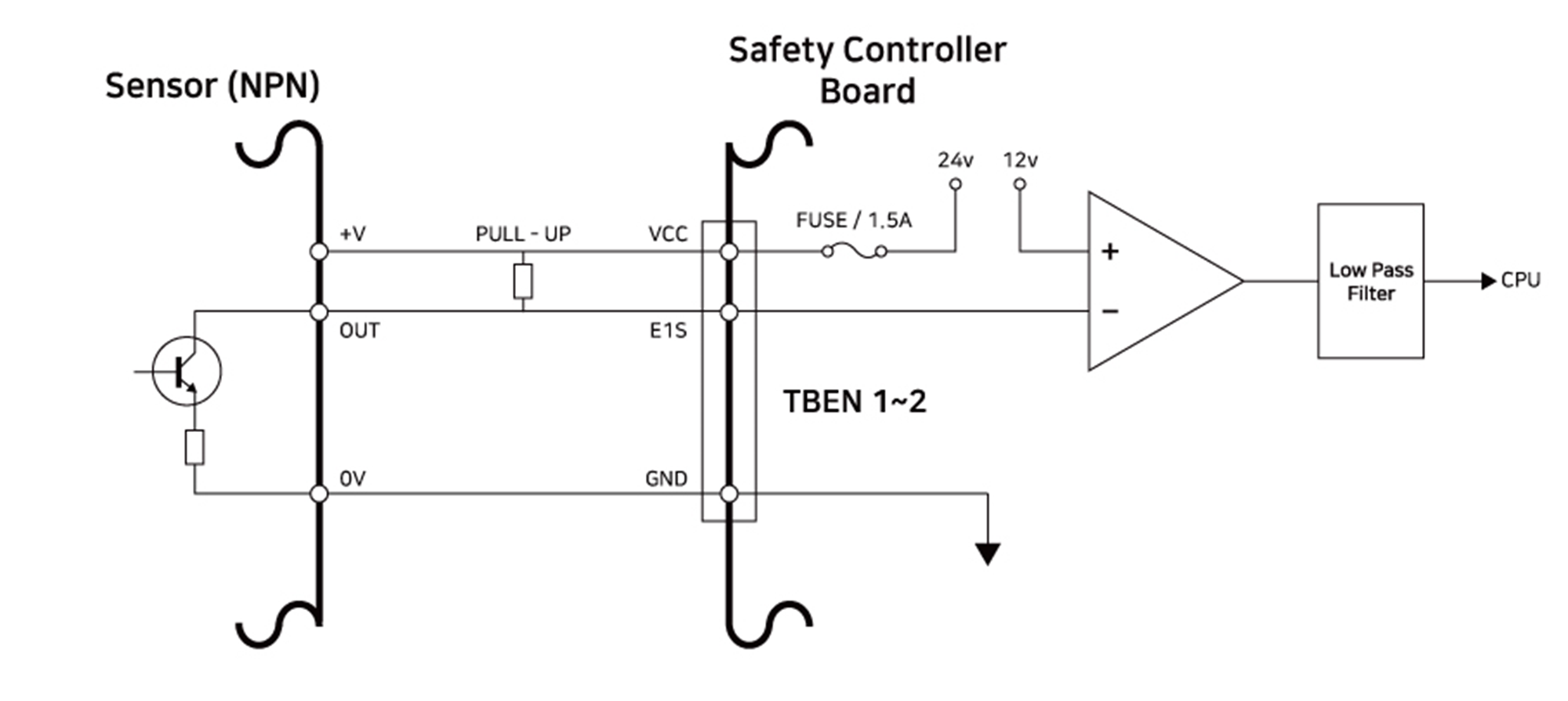

Aansluiten van NPN Sensor

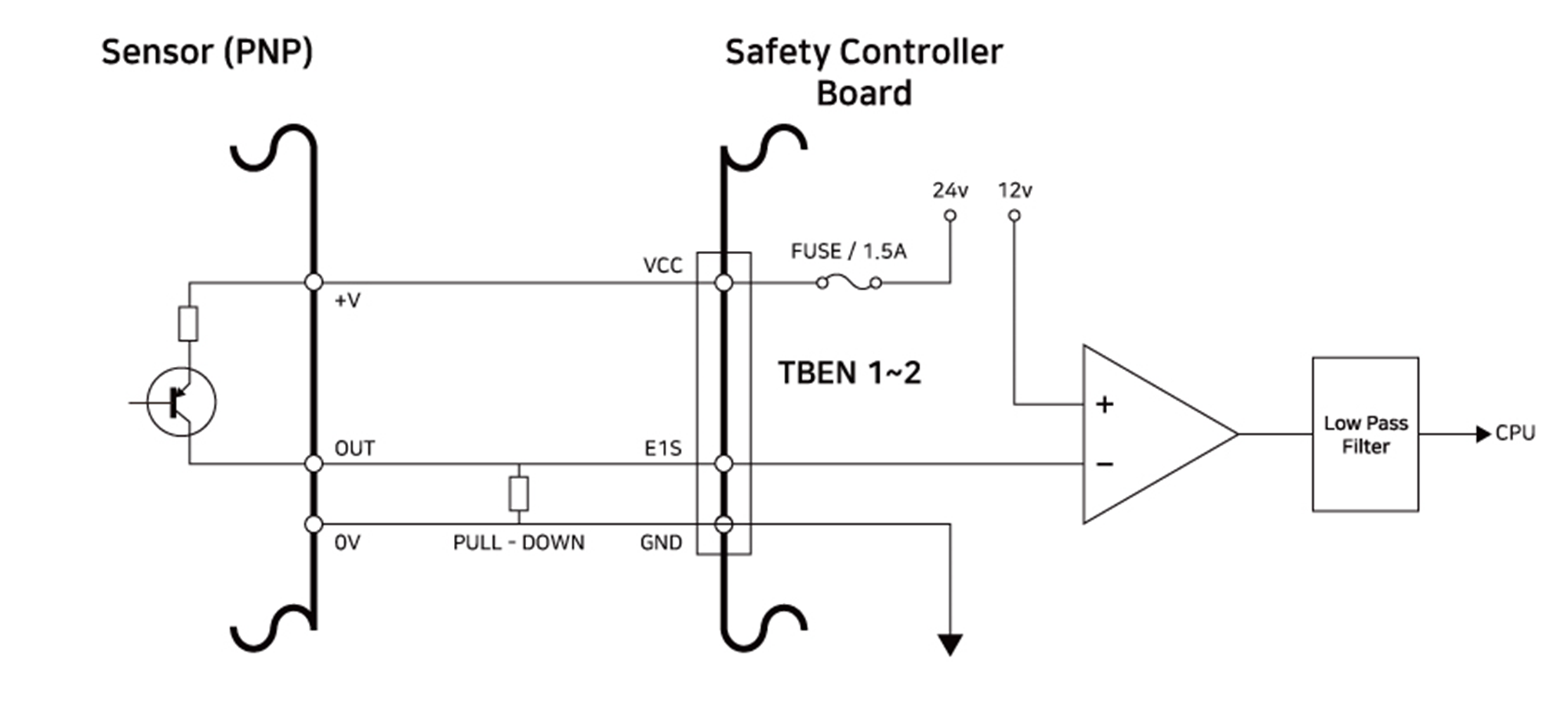

Aansluiten van PNP Sensor
