De regelaar van stroom voorzien
Om de regelaar van stroom te voorzien, sluit u de voedingskabel van de regelkast aan op een standaard IEC-stekker.
- Gebruik een kabel met een standaardstekker voor het stopcontact van het land van gebruik.

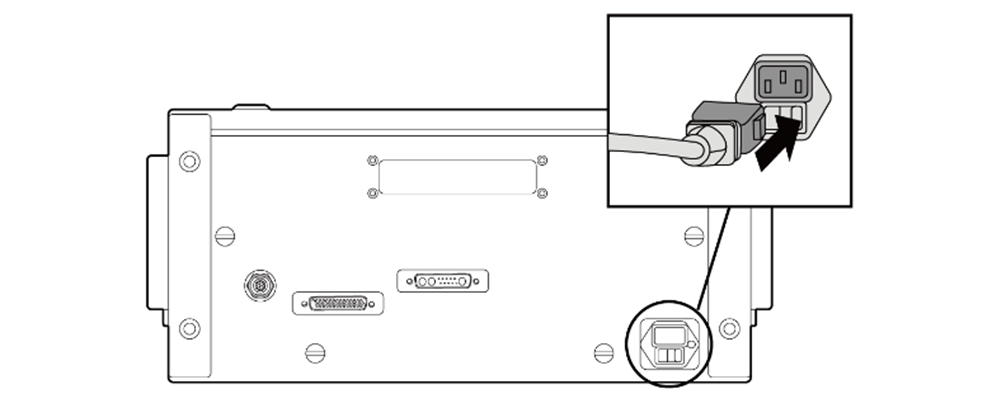

- Duw de stekker volledig in de bijbehorende connector van de regelaar om te voorkomen dat de kabel losraakt. Sluit een standaard IEC C14-stekker en het bijbehorende IEC C13-snoer (zie hieronder) aan op de regelkast.
Waarschuwing
- Controleer na het aansluiten van de voedingskabel of de robot een goede aarding heeft (elektronische aardverbinding). Stel een gemeenschappelijke aarding vast voor alle apparatuur in het systeem met een ongebruikte bout die gerelateerd is aan het aardsymbool in de regelaar. De aardingsgeleider moet voldoen aan de maximale stroomsterkte van het systeem.
- Bescherm het ingangsvermogen van de regelaar met behulp van een stroomonderbreker.
- Verander of verleng de robotkabel niet. Dit kan brand of uitval van de regelaar veroorzaken.
- Zorg ervoor dat alle kabels goed zijn aangesloten voordat u de regelaar van stroom voorziet. Gebruik altijd de originele kabel die in de productverpakking zit.
Opmerking
- Bij het configureren van het systeem wordt aanbevolen om een stroomschakelaar te installeren die de voeding van alle apparaten in het systeem in één keer kan uitschakelen.
- De stroomvoorziening moet voldoen aan minimumeisen, zoals aarding en stroomonderbrekers. De elektrische specificaties zijn als volgt:
- Als de ingangsspanning lager is dan 180V, kan de beweging van de robot worden beperkt afhankelijk van de belasting en de beweging.
Parameter | Specificaties |
Ingangsspanning | 100 – 240 VAC |
Ingangszekering (@100-240V) | 15 A |
Ingangsfrequentie | 47 – 63 Hz |
