Productinleiding (CS-01P)

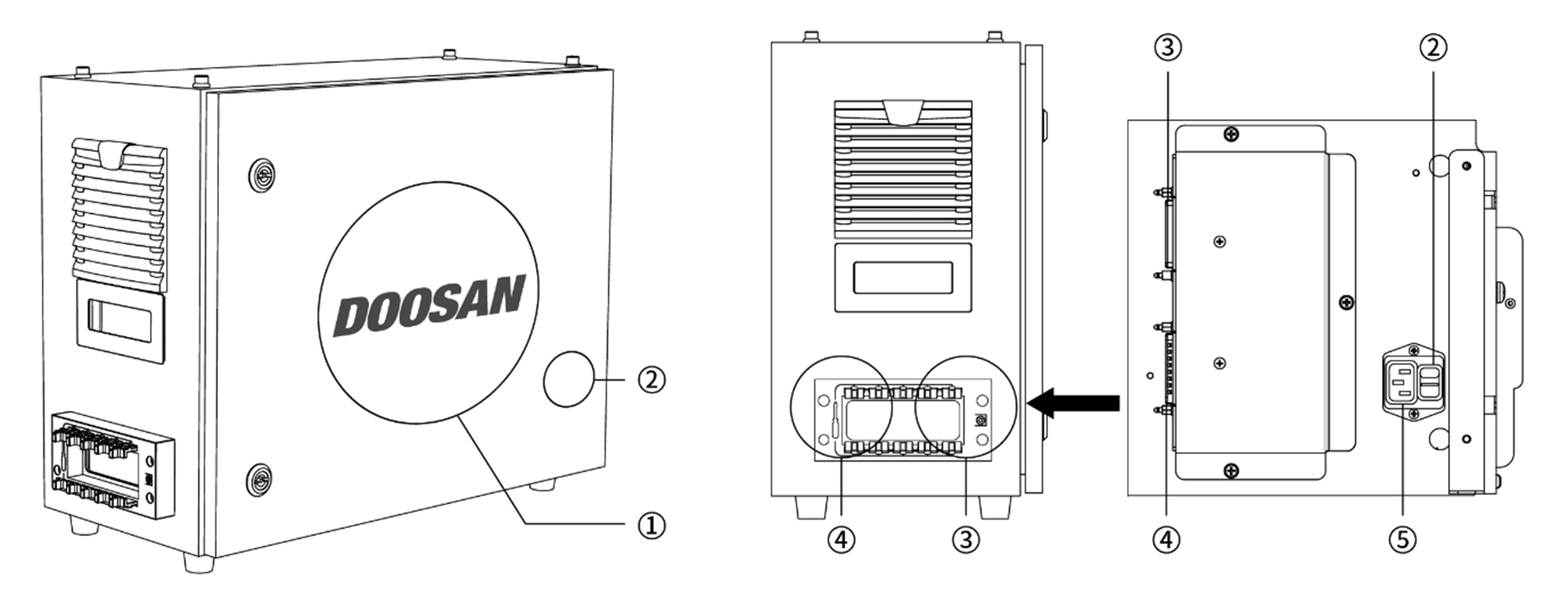

Benamingen en functies
Beveiligde AC-controller (CS-01P)
Nr. | Item | Omschrijving |
1 | I/O connection terminal (internal) | Wordt gebruikt om de regelaar of randapparatuur aan te sluiten. |
2 | Power switch | Wordt gebruikt om de hoofdstroom van de regelaar aan of uit te zetten. |
3 | Teach pendant cable connection terminal | Wordt gebruikt om de kabel van de instructiependantkabel aan te sluiten op de regelaar. |
4 | Robot cable connection terminal | Wordt gebruikt om de robotkabel aan te sluiten op de regelaar. |
5 | Power connection terminal | Wordt gebruikt om de voeding van de regelaar aan te sluiten. |

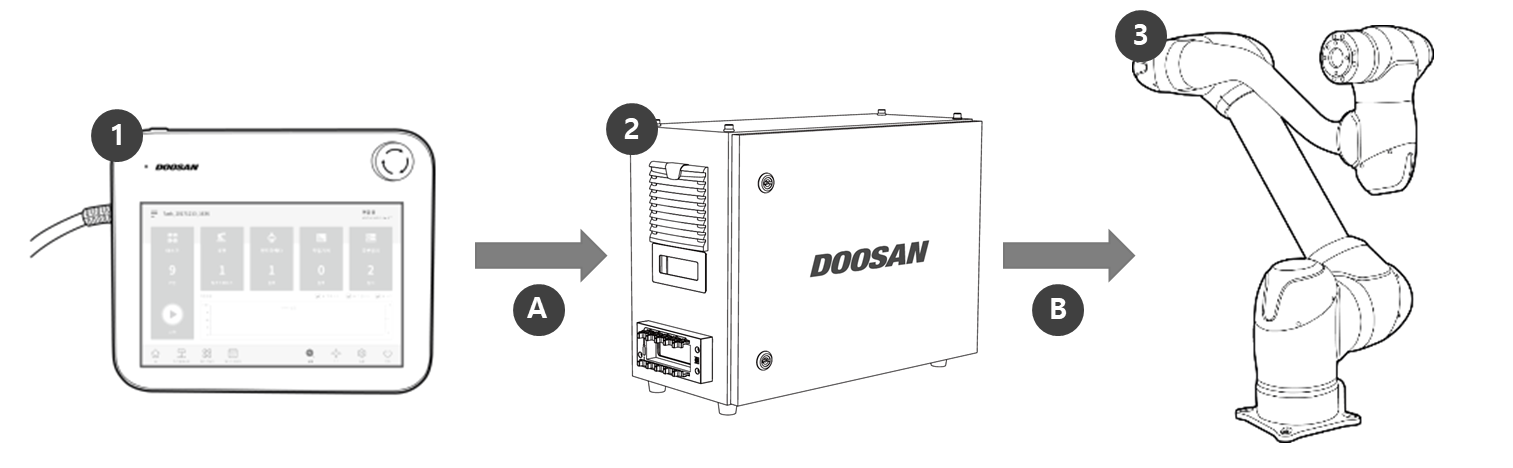

Systeemconfiguratie
Nr. | Naam | Omschrijving |
|---|---|---|
1 | Instructiependant | Beheert het hele systeem en is in staat om de robotspecifieke houdingen te leren en de instellingen van de manipulator en de regelaar aan te passen. |
2 | Regelaar | Bestuurt de beweging van de robot aan de hand van de houding of de beweging die door de instructiependant is ingesteld. Beschikt over verschillende I/O-poorten die de aansluiting en het gebruik van verschillende uitrustingen en apparaten mogelijk maken. |
3 | Manipulator | Een industriële collaboratieve robot die transport- of montagetaken kan uitvoeren met behulp van verschillende tools. |
A | Opdracht/Controle | |
B | Stroomvoorziening/ |

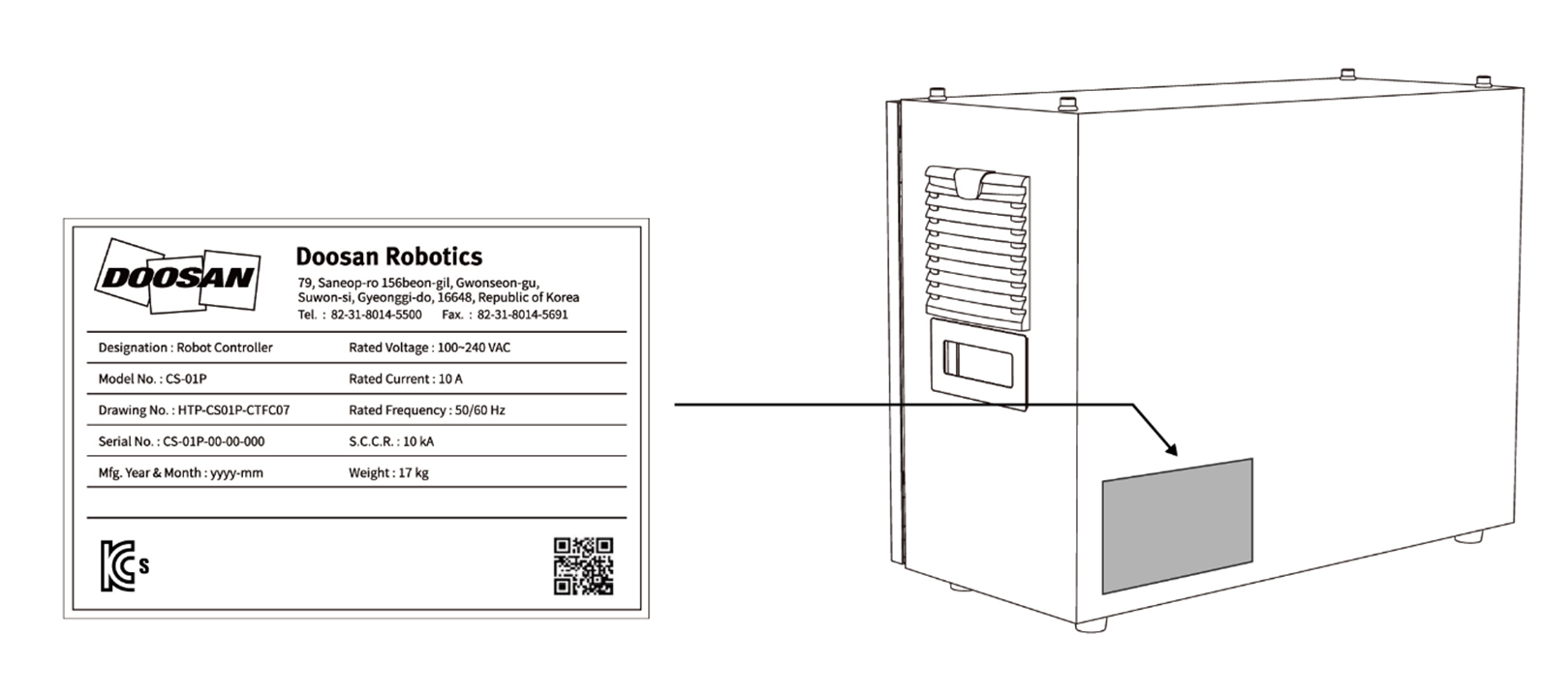

Naamplaatje en label
