De manipulator en de Regelaar op elkaar aansluiten

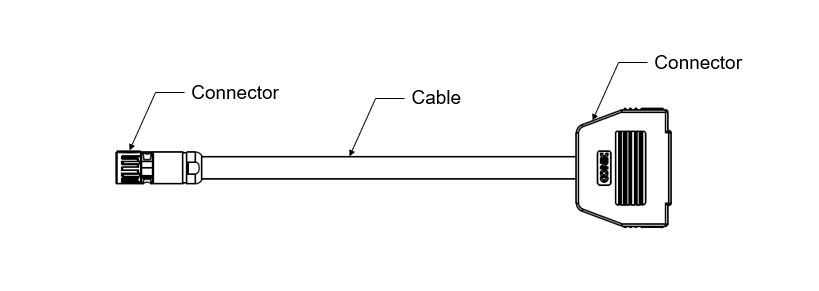

Omschrijving

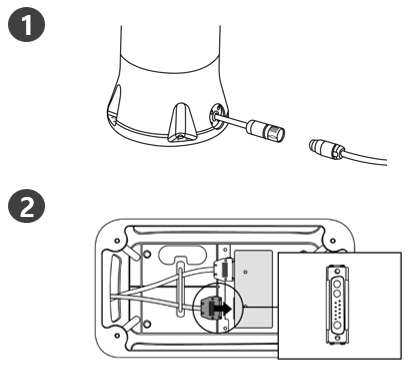

1

Sluit de Manipulatorkabel aan op de controller, plaats een borgring

Sluit de verbindingskabel van de manipulator aan op de bijbehorende connector van de regelaar en plaats een borgring om te voorkomen dat de kabel losraakt.

2

Sluit het andere uiteinde van de manipulatorkabel aan op de controllerconnector

Duw het andere uiteinde van de manipulatorverbindingskabel in de overeenkomstige connector van de regelaar totdat u een klik hoort. Dit zal voorkomen dat de kabel losraakt.

Let op

Koppel de kabel niet los van de manipulator of regelkast wanneer de robot is ingeschakeld. Dit kan de robot beschadigen.
Verander of verleng de manipulatorkabel niet.
Wanneer u de regelaar op de vloer installeert, moet u aan weerszijde minstens 50 mm ruimte vrijhouden voor ventilatie.
Controleer voordat u de regelaar inschakelt of de connectors correct zijn aangesloten.

Opmerking

Bij het configureren van het systeem wordt aanbevolen een geluiddemper te installeren om geluidseffecten en storingen van het systeem te voorkomen.
Als er interferentie is vanwege elektromagnetische ruis is het raadzaam om ferrietkernen aan elk uiteinde van de manipulatorkabel te bevestigen, om normale werking te garanderen. De installatielocatie is als volgt:
