Flens I/O-instelling

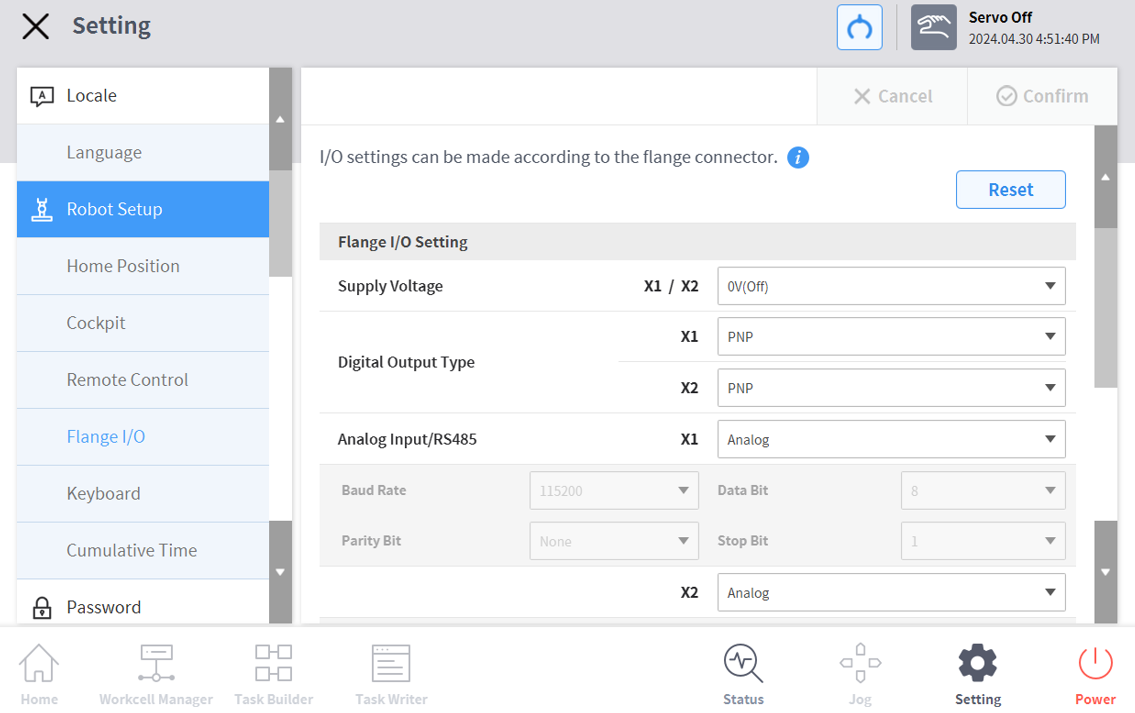

1. Selecteer in het menugebied Instellingen het menu Flens I/O in Robotinstellingen (alleen zichtbaar wanneer een nieuwe flens is aangesloten)

   • De momenteel ingestelde informatie verschijnt in het venster Instellingenbeheer.

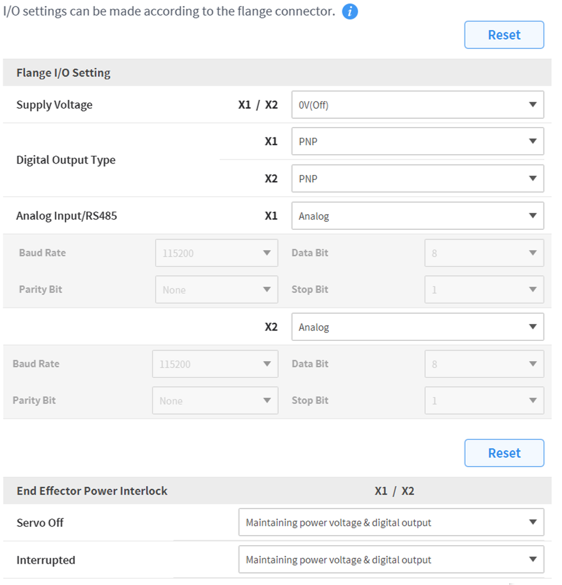

2. Opties wijzigen in flens-I/O-instellingen (X1/X2)

   • Voedingsspanning

     • 0V/12V/24V voedingsfunctie
   • Digitaal uitgangstype

     • PNP / NPN
   • Analoge ingang/RS485

     • Gebruik X1/X2-poorten als analoge ingang of RS485
     • Wanneer u RS485 selecteert, stelt u de baudsnelheid, databit, pariteitsbit en stopbit in.
3. Wijzig opties voor End Effector Power Interlock

   • Servo uit

     • Behoud van de voedingsspanning en digitale uitgang
     • Schakel de voedingsspanning en digitale uitgang naar 0V en keer terug naar de laatste status wanneer Servo On.
   • Onderbroken

     • Behoud van de voedingsspanning en digitale uitgang
     • Schakel de voedingsspanning en digitale uitgang naar 0V en keer bij reset terug naar de laatste status.
4. Wanneer u klaar bent, drukt u op de OK-knop.
   • Uw omgevingsconfiguratie voor het gebruik van flens-I/O is nu voltooid.

알아두기

• A-serie geeft alleen X1 weer.

×
