Analoge I/O-klem instellen (TBAIO)

De regelaar heeft twee analoge I/O-klemmen die kunnen worden ingesteld op de spannings- of de stroommodus. Het kan spanning/stroom uitvoeren via een extern apparaat dat werkt met analoge I/O of signalen ontvangen van sensoren die analoge spanning/stroom uitvoeren.

Om een maximale nauwkeurigheid van de invoer te garanderen, moet u het volgende in acht nemen:

Gebruik afgeschermde of getwiste tweeaderige kabels.
Sluit de kabelafscherming aan op de aardklem in de regelaar.
Stroomsignalen zijn relatief minder gevoelig voor interferentie, dus gebruik apparaten die in de huidige modus werken voor analoge I/O-klemmen. De stroom/spanning ingangsmodi kunnen met de software worden ingesteld.

Hieronder ziet u de elektrische specificaties voor de klemmen voor analoge I/O:

Klem		Parameter	Specificatie
Analoge input in stroomsterktemodus	[AIx-GND]	Voltage	-
	[AIx-GND]	Elektrische stroomsterkte	4 - 20 mA
	[AIx-GND]	Weerstand	300 ohm
	[AIx-GND]	Resolutie	12 bit
Analoge input in voltagemodus	[AIx-GND]	Voltage	0 - 10 V
	[AIx-GND]	Elektrische stroomsterkte	-
	[AIx-GND]	Weerstand	1M ohm
	[AIx-GND]	Resolutie	12 bit
Analoge output in stroomsterktemodus	[AOx-GND]	Voltage	-
	[AOx-GND]	Elektrische stroomsterkte	4 - 20 mA
	[AOx-GND]	Weerstand	50M ohm
	[AOx-GND]	Resolutie	16 bit
Analoge output in voltagemodus	[AOx-GND]	Voltage	0 - 10 V
	[AOx-GND]	Elektrische stroomsterkte	-
	[AOx-GND]	Weerstand	1 ohm
	[AOx-GND]	Resolutie	16 bit

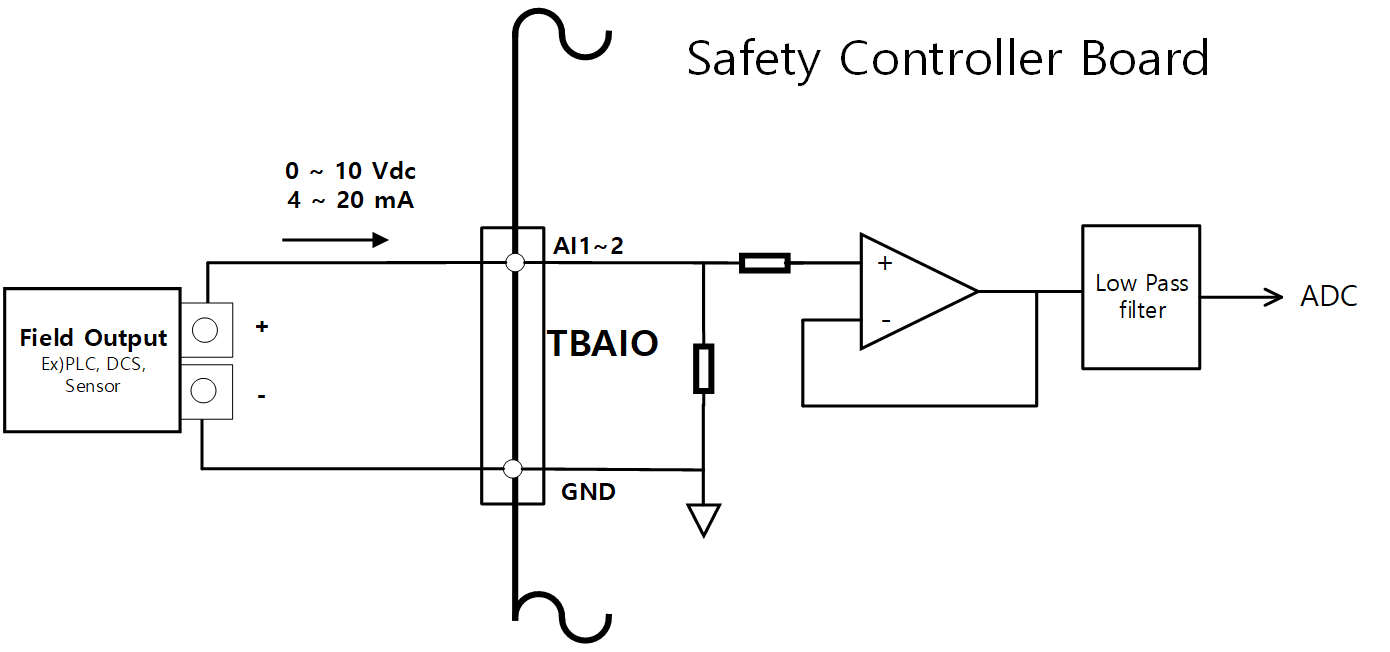

Spannings-/stroominvoer

Ontvangt spannings- of stroomsignalen van een extern apparaat tussen de Alx-klem van het TBAIO-klemmenblok en de GND-klem. Als de uitgang van het apparaat een spanningssignaal is, ontvangt het een signaal van 0-10 VDC. Als de uitgang van het apparaat een stroomsignaal is, ontvangt het een signaal van 4-20 mA.

Afhankelijk van het uitgangssignaal (spanning/stroom) van het apparaat moet de analoge ingang van de regelaar als “Spanning” of “Stroom” worden ingesteld op de instructiependant.

Spannings-/stroomuitvoer

Levert spannings- of stroomsignalen aan een extern apparaat tussen de AOx-klem van het TBAIO-klemmenblok en de GND-klem. Als de ingang van het apparaat een spanningssignaal is, levert het een signaal van 0-10 VDC. Als de ingang van het apparaat een stroomsignaal is, levert het een signaal van 4-20 mA.

Afhankelijk van het inputsignaal (spanning/stroom) van het apparaat moet de analoge output van de regelaar als “Spanning” of “Stroom” worden ingesteld op de instructiependant.
