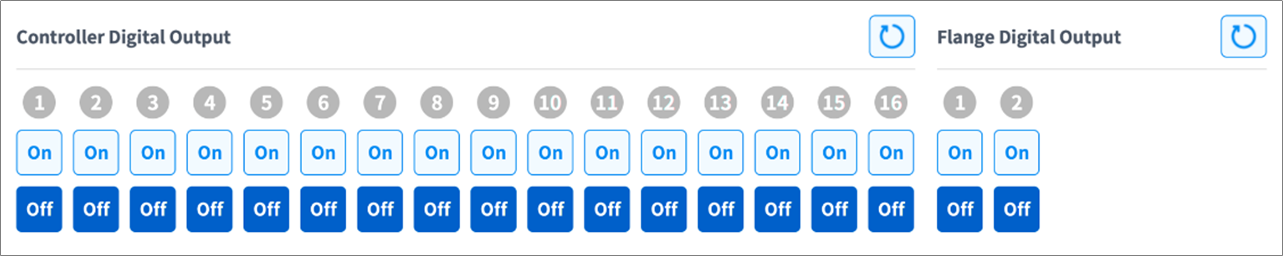

Digitale uitgangsinstelling van de controller/flens

Oude flens

Nieuwe flens

1. Controleer het poortnummer van het apparaat dat is aangesloten op de regelaar of de flens.

2. Druk op het Aan/uit-pictogram van het poortnummer om digitale output te activeren of uit te schakelen.

   • Het pictogram wordt lichtgroen en de betreffende poort wordt ingeschakeld als op het pictogram Aan wordt gedrukt.

   • Het pictogram wordt lichtgroen en de betreffende poort wordt uitgeschakeld als op het pictogram Uit wordt gedrukt.

3. Er worden slechts twee flens-IO's weergegeven in de digitale flensuitgang van de A-serie.
