Flens I/O-instelling

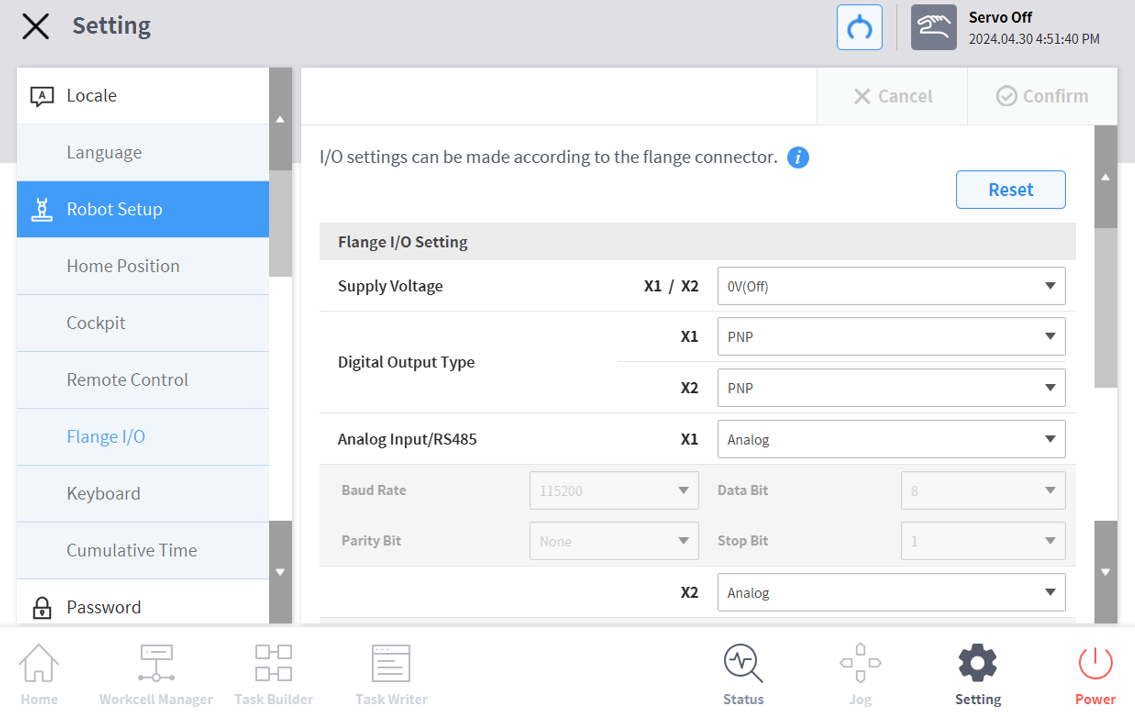

Selecteer in het menugebied Instellingen het menu Flens I/O in Robotinstellingen (alleen zichtbaar wanneer een nieuwe flens is aangesloten)

• De momenteel ingestelde informatie verschijnt in het venster Instellingenbeheer.

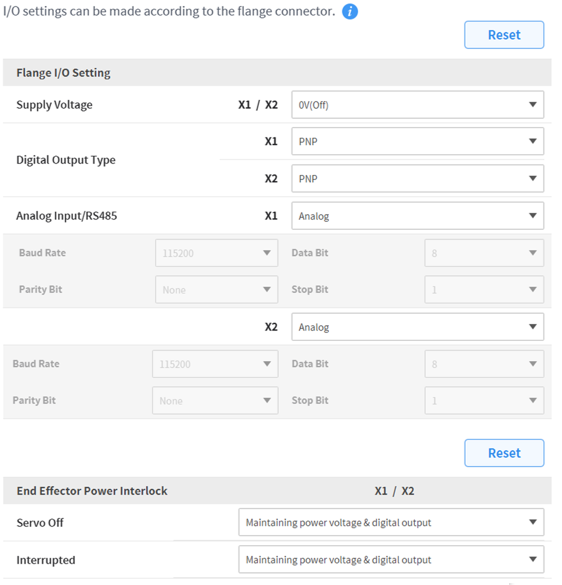

Opties wijzigen in flens-I/O-instellingen (X1/X2)

• Voedingsspanning

  • 0V/12V/24V(standaard) voedingsfunctie

• Digitaal uitgangstype

  • PNP / NPN

• Analoge ingang/RS485

  • Gebruik X1/X2-poorten als analoge ingang of RS485

  • Wanneer u RS485 selecteert, stelt u de baudsnelheid, databit, pariteitsbit en stopbit in.

Wijzig opties voor End Effector Power Interlock

• Servo uit

  • Behoud van de voedingsspanning en digitale uitgang

  • Schakel de voedingsspanning en digitale uitgang naar 0V en keer terug naar de laatste status wanneer Servo On.

• Onderbroken

  • Behoud van de voedingsspanning en digitale uitgang

  • Schakel de voedingsspanning en digitale uitgang naar 0V en keer bij reset terug naar de laatste status.

Wanneer u klaar bent, drukt u op de OK-knop.

• Uw omgevingsconfiguratie voor het gebruik van flens-I/O is nu voltooid.
