De digitale I/O-voedingsklem instellen (TBPWR)

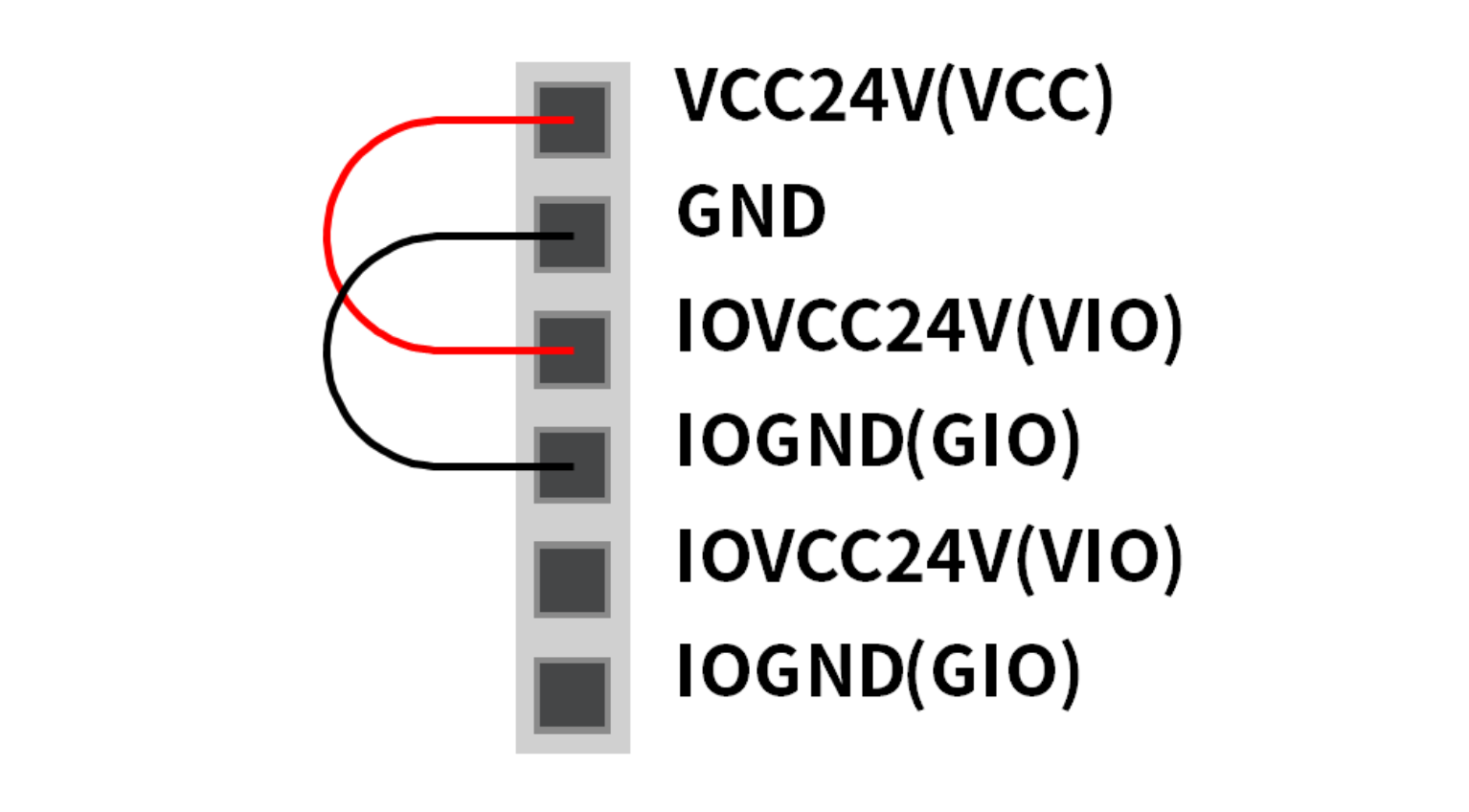

VIO en GIO zijn voedingsklemmen die worden gebruikt voor de digitale safety controller-I/O aan de voorkant van de regelaar. Ze zijn gescheiden van de VCC 24 V en GND, die de SMPS in de regelaar voeden. Als de gebruiker een stroom van 2 A of minder gebruikt voor de configurable digitale I/O, en als er geen isolatie is voor het aangesloten I/O-apparaat en de regelaar, kan de interne voeding van de regelaar worden gebruikt als de I/O-voeding, zoals weergegeven in de onderstaande figuur. (fabrieksinstelling)

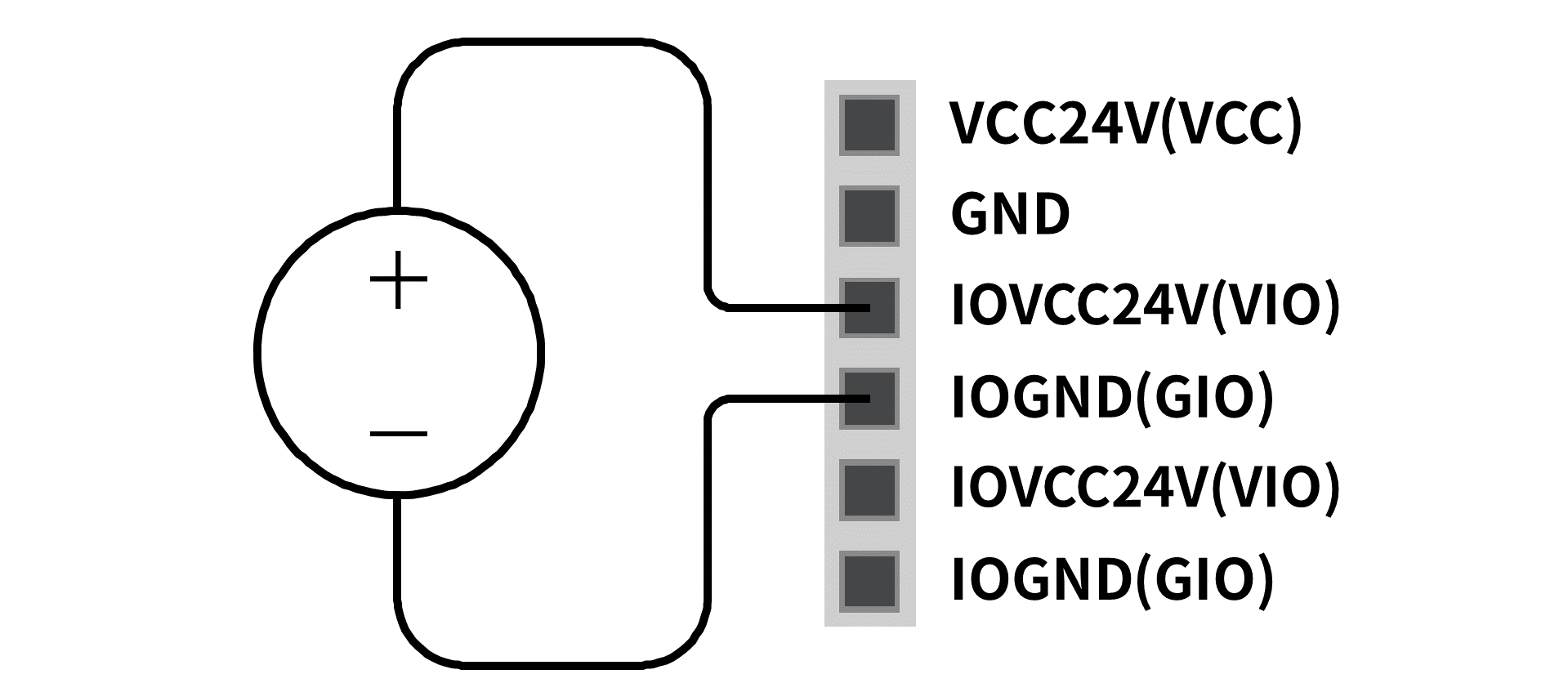

Als meer stroom dan 2 A is vereist, moet u VCC en GND scheiden. In dat geval moet er een afzonderlijke externe voedingsbron (24 V) worden aangesloten met VIO- en GIO-klemmen.

Wanneer VIO-voeding wordt geleverd, gaat het IOPW (green)-LED-lampje boven de TBPWR branden.

Let op

• Schakel de externe stroombron (SMPS) uit wanneer u de stroom voor de regelkast uitschakelt.

Opmerking

• Als een stroom van meer dan 2 A wordt aangesloten op de VCC en GND van TBPWR, wordt de zekering voor de uitgang van de klemaansluiting kortgesloten om de veiligheid te garanderen van het interne systeem van de regelkast, dat op dezelfde SMPS is aangesloten.
• Als voor de configurable digitale I/O een stroom van meer dan 2 A nodig is, moet u een externe voedingsbron (24 V) op de VIO en GIO aansluiten.
