Flens I/O

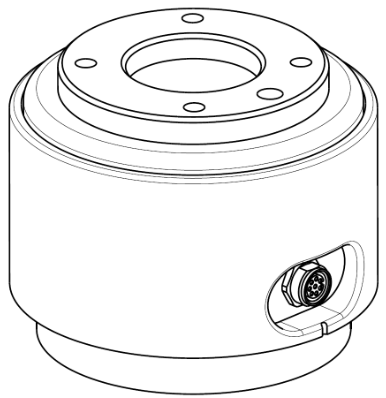

De eindflenskap van de robot heeft één 8-pins M8-connector, en zie de onderstaande afbeelding voor de locatie en vorm.

De connector levert voeding en regelsignalen die nodig zijn om de grijper of sensoren in specifieke robotgereedschappen te bedienen. Hieronder volgen voorbeelden van industriële kabels (gelijkwaardige kabels kunnen worden gebruikt):
Phoenix contact 1404178, mannelijk (recht)
Phoenix contact 1404182, mannelijk (haakse hoek)
Schematisch diagram
Het penoverzicht van elke stekker is als volgt:

Raadpleeg de onderstaande tabel voor gedetailleerde I/O-configuratie die wordt geleverd door de X1-connector.
X1-instelling
Nee | Signaaltype | Beschrijving |
|---|---|---|
1 | Digitale ingang 1 | PNP (brontype, standaard) |
2 | Digitale uitgang 1 | Stel in op PNP (brontype, standaard) of NPN (Sink Type) |
3 | Digitale uitgang 2 | Stel in op PNP (brontype, standaard) of NPN (Sink Type) |
4 | Analoge ingang 1 / RS-485 + | Ingesteld op spanning (0-10 V) of stroom (4-20 mA, standaard) / max. baudsnelheid van 1M |
5 | Macht | Stel de interne voeding in op +24V (standaard), +12V of 0V |
6 | Analoge ingang 2 / RS-485 - | Ingesteld op spanning (0-10 V) of stroom (4-20 mA, standaard) / max. baudsnelheid van 1M |
7 | Digitale ingang 2 | PNP (brontype, standaard) |
8 | GND |
Het initiële vermogen van de flensingang/uitgang (I/O) is ingesteld op 24 V en kan worden ingesteld op 0 V of 12 V.
Raadpleeg de onderstaande tabel voor gedetailleerde voedingsspecificaties tijdens de I/O-aansluiting.
Parameter | Min | Type | Max | Eenheid |
|---|---|---|---|---|
Voedingsspanning (12V-modus) | 11,4 | 12 | 12,6 | V |
Voedingsspanning (24V-modus) | 22,8 | 24 | 25,2 | V |
Voedingsstroom | - | - | 1,5 | A |
Waarschuwing
Stel het gereedschap en de grijper zo in dat ze geen gevaar veroorzaken wanneer pt gevaar veroorzaakt wanneer de stroom wordt uitgeschakeld.
(bijv. werkstuk dat van het gereedschap valt)Aansluiting nr. 5 van elke stekker geeft altijd 24 V uit terwijl de robot van stroom wordt voorzien. Zorg er dus voor dat de voeding naar de robot wordt onderbroken wanneer u het apparaat en de grijper instelt.
Specificaties digitale uitgang flens
De digitale flensuitgang is een PNP-specificatie en de uitgang van de fotokoppelaar wordt ingesteld in de uitgang.
Het bijbehorende uitgangskanaal wordt +24V wanneer de digitale uitgang wordt geactiveerd. Wanneer de digitale uitgang is uitgeschakeld, is de status van het bijbehorende uitgangskanaal open (zwevend).
De elektrische specificaties van de digitale uitgang zijn als volgt:
Parameter | Min | Type | Max | Eenheid |
|---|---|---|---|---|
Spanning tijdens het rijden van 10 mA | 23 | - | - | V |
Spanning tijdens het rijden van 50 mA | 22,8 | - | 23,7 | V |
Stroom tijdens het rijden | 0 | - | 50 | MA |

De instelling is als volgt gewijzigd sinds 11 april 2024
Digitale ou-uitgangen ondersteunen twee verschillende modi:
Modus | Actief | Inactief |
|---|---|---|
PNP (brontype, standaard) | Hoog | Open |
NPN (type gootsteen) | Laag | Open |
Het initiële vermogen van de flensingang/uitgang (I/O) is ingesteld op 24 V en kan worden ingesteld op 0 V of 12 V.
Het bijbehorende uitgangskanaal wordt ++12V of ++24V wanneer de digitale uitgang is geactiveerd.
Wanneer de digitale uitgang is uitgeschakeld, is de status van het bijbehorende uitgangskanaal open (zwevend).
De elektrische specificaties van de digitale uitgang zijn als volgt:
Parameter | Min | Type | Max | Eenheid |
|---|---|---|---|---|
Spanning tijdens rijden in 12V-modus | 11,4 | 12 | 12,6 | V |
Spanning tijdens rijden in 24V-modus | 22,8 | 24 | 25,2 | V |
Stroom tijdens het rijden | 0 | - | 50 | MA |
Voorzichtig
Digitale uitvoer is niet onderhevig aan huidige beperkingen. Het negeren van de bovenstaande specificaties tijdens gebruik kan permanente schade aan het product veroorzaken.

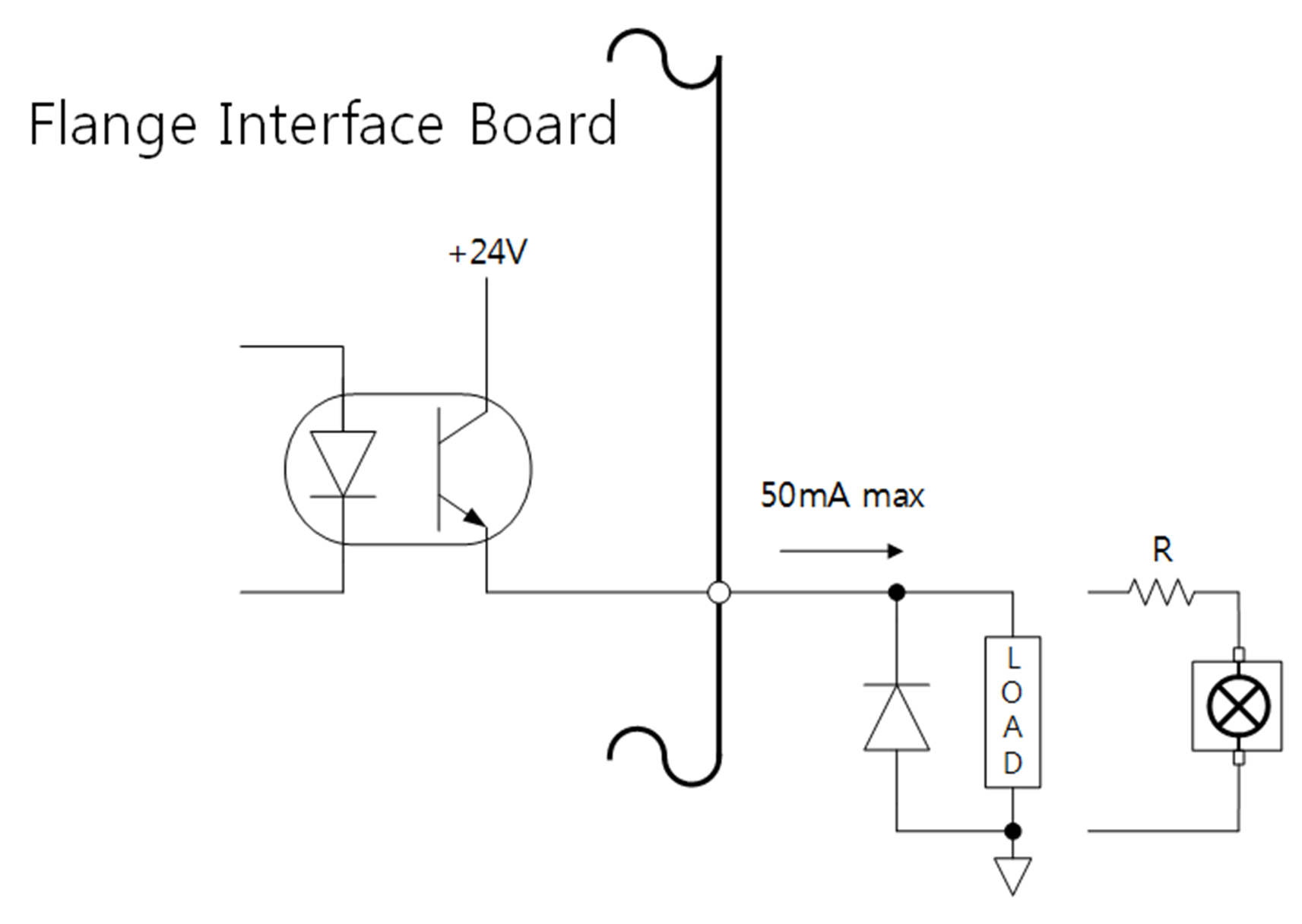

De onderstaande afbeelding is een voorbeeld van een digitale uitgangsinstelling, dus raadpleeg deze tijdens het aansluiten van het gereedschap en de grijper.
Zorg ervoor dat u de voeding van de robot uitschakelt wanneer u het circuit instelt.
Specificaties digitale ingang flens
De digitale flensingang is voorzien van een foto-koppelingingang.
De stroom op basis van een 24V-ingang wordt beperkt tot 5 mA door interne weerstand.
De elektrische specificaties van de digitale ingang zijn als volgt:
Parameter | Min | Type | Max | Eenheid |
|---|---|---|---|---|
Ingangsspanning | 0 | - | 26 | V |
Logisch hoog | 4,4 | - | - | V |
Logisch laag | 0 | - | 0,7 | V |
Ingangsweerstand | - | 4,4k | - | OHM |
Voorzichtig
De onderstaande afbeelding is een voorbeeld van een digitale ingang-instelling, dus raadpleeg deze tijdens het aansluiten van een invoerapparaat.
Zorg ervoor dat u de voeding van de robot uitschakelt wanneer u het circuit instelt.

Specificaties analoge ingang flens
Ontvangt spannings- of stroomsignalen van externe apparaten.
Analoge ingang kan worden ingesteld op spanning (0-10 V) of stroom (4-20 mA).
De elektrische specificaties worden hieronder weergegeven.
Parameter | Min | Type | Max | Eenheid |
|---|---|---|---|---|
Ingangsspanning in spanningsmodus | 0 | - | 10 | V |
Ingangsstroom in huidige modus | 4 | - | 20 | MA |
Resolutie | - | 12 | - | bit |
