I/O-controller

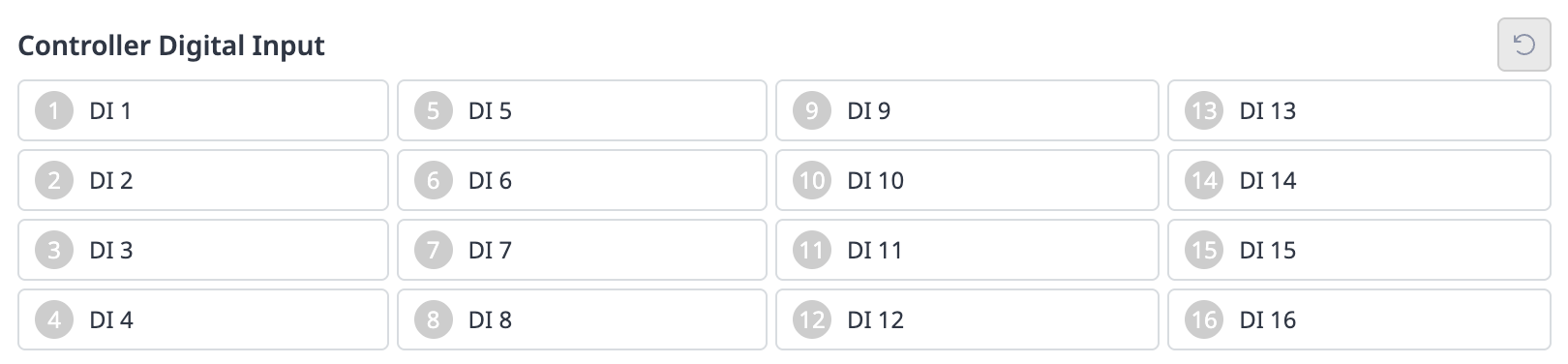

Digitale ingang controller

1. Controleer het poortnummer van het apparaat dat is aangesloten op de controller.

2. Het volgende wordt weergegeven, afhankelijk van de status van de digitale ingang van het bijbehorende nummer.

   • Als het digitale signaal hoog is, wordt het pictogram lichtgroen weergegeven.

   • Als het digitale signaal een laag signaal is, wordt het pictogram grijs weergegeven.

Opmerking

Hetzelfde geldt wanneer de digitale ingang is ingesteld als veiligheidsingang, wordt het pictogram blauw weergegeven wanneer het digitale signaal hoog is en grijs wanneer het laag is.

Veiligheidsingang

1. Controleer het poortnummer van het apparaat dat is aangesloten op de controller.

2. Het volgende wordt weergegeven, afhankelijk van de status van de digitale ingang van het bijbehorende nummer.

   • Als het digitale signaal hoog is, wordt het pictogram lichtgroen weergegeven.

   • Als het digitale signaal een laag signaal is, wordt het pictogram grijs weergegeven.

Digitale uitgang controller

1. Controleer het poortnummer van het apparaat dat is aangesloten op de controller of flens.

2. Klik op het aan/uit-pictogram dat overeenkomt met het poortnummer om de digitale uitgang te activeren of te deactiveren.

   • Wanneer het pictogram aan wordt ingedrukt, wordt het pictogram lichtgroen en wordt de bijbehorende poort ingeschakeld.

   • Als u op het pictogram uit drukt, wordt het pictogram grijs en wordt de bijbehorende poort uitgeschakeld.

Analoge ingang controller

1. Klik op de vervolgkeuzelijst op de analoge ingang van de controller om het item te selecteren dat u wilt controleren.

2. Controleer de analoge ingangsinformatie van het geselecteerde item dat op het scherm wordt weergegeven.

Opmerking

De analoge ingangswaarde kan de invoerwaarde niet instellen in het statusvenster.

Analoge uitgang controller

1. Klik op de vervolgkeuzelijst op de analoge uitgang van de controller om het item te selecteren dat u wilt controleren.

   • Informatie over analoge uitvoer van het geselecteerde item wordt rechts in de vervolgkeuzelijst weergegeven.

   • De standaardwaarde voor het type analoog uitgangssignaal is spanning.

2. Wijzig de analoge uitgangswaarde.
