Veiligheidszone

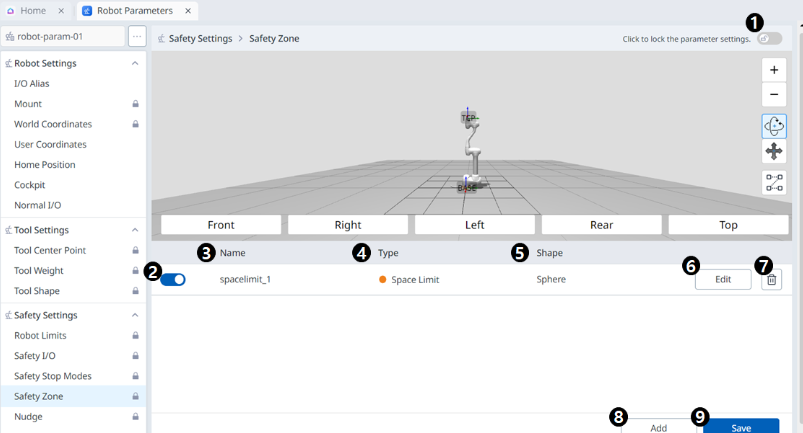

Instellingenscherm veiligheidszone

Menu

	Items	Beschrijving
1	Schakelknop vergrendelen	Wordt gebruikt om de ingestelde waarde te vergrendelen. Het veiligheidswachtwoord is vereist voor het wijzigen van de ingestelde waarde.
2	Kies of u wilt inschakelen	Met deze knop kunt u de gemaakte veiligheidszone in- of uitschakelen.
3	Zonenaam	De naam die door de gebruiker wordt gegeven bij het maken van de veiligheidszone
4	Zonetype	Typen veiligheidszones (elk type heeft verschillende parameters om in te stellen) Ruimtelimiet Samenwerkingszone Zone ter voorkoming van verbrijzeling Zone voor reductie botsingsgevoeligheid Zone limiet gereedschapsoriëntatie Aangepaste zone
5	Zonevorm	Vormen van veiligheidszones Cuboid Cilinder Bol Gekantelde cuboid Meervlaks doos
6	Bewerken	Met deze knop kunt u de instellingen van de gemaakte veiligheidszone bewerken. Als u op deze knop drukt, verschijnt er een pop-upvenster waarin u de veiligheidszone kunt bewerken.
7	Verwijderen	Met deze knop kan de veilige zone worden verwijderd.
8	Toevoegen	Met deze knop kan de veilige zone worden toegevoegd. Met deze knop wordt een pop-upvenster weergegeven waarin de veilige zone kan worden toegevoegd.
9	Opslaan	Met deze knop kunt u alle wijzigingen in de instellingen met betrekking tot de veiligheidszone opslaan.

Menu

	Items	Beschrijving

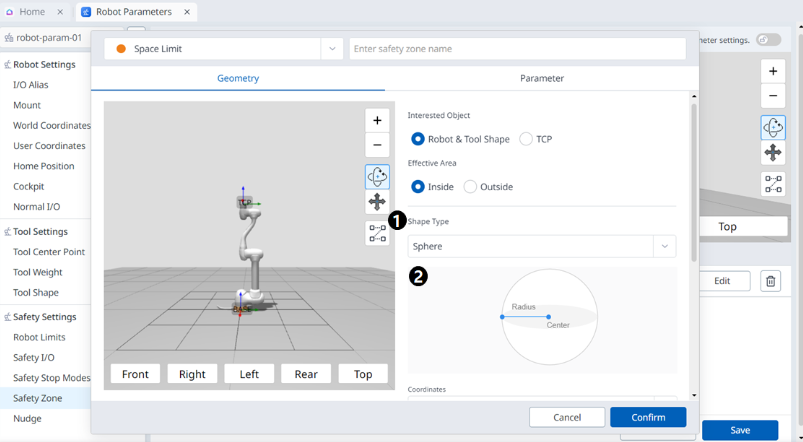

1	Vormtype	Het gewenste vormtype kan in deze vervolgkeuzelijst worden geselecteerd.
2	Vormafbeelding	Dit is het gebied waar het beeld van het geselecteerde type wordt weergegeven.

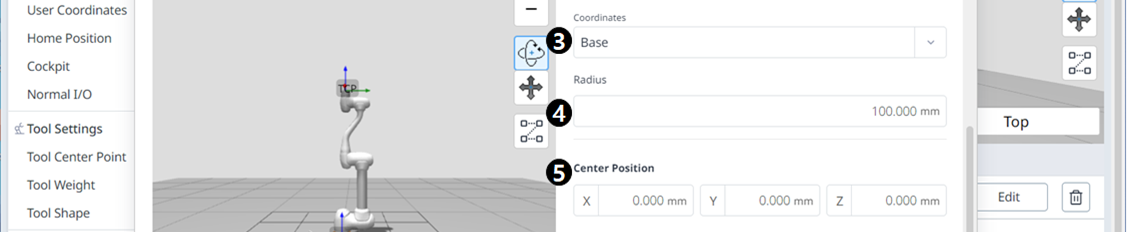

3	Coördinaten	In deze vervolgkeuzelijst kunnen basis- of Wereldcoördinaten worden geselecteerd.
4	RADIUS	Hier wordt de radiuswaarde ingevoerd.
5	Middenpositie	De middenwaarde kan in deze velden worden ingesteld voor elk van de X-, Y- en Z-assen.
6	Automatische berekening	Met deze knop kan de optie automatisch meten worden ingeschakeld.
7	Beeld voor automatische berekening	In dit gebied wordt het beeld weergegeven dat nodig is voor automatische meting. Dit wordt weergegeven wanneer de optie automatisch meten is ingeschakeld.
8	Punt 1	In elk veld wordt de waarde voor punt 1 ingevoerd.
9	Punt 2	In elk veld wordt de waarde voor punt 2 ingevoerd.
10	Automatisch berekenen	Met deze knop kunt u automatisch berekenen uitvoeren.
11	Ruimte-uitbreiding	In dit veld kan de ruimte-uitbreiding worden ingesteld.
12	Annuleren	Met deze knop kunt u de instelling annuleren.
13	Bevestigen	Met deze knop kunt u de instelling bevestigen.

Menu

	Items	Beschrijving
1	Vormtype	Het gewenste vormtype kan in deze vervolgkeuzelijst worden geselecteerd.
2	Vormafbeelding	Dit is het gebied waar het beeld van het geselecteerde type wordt weergegeven.
3	Coördinaten	In deze vervolgkeuzelijst kunnen basis- of Wereldcoördinaten worden geselecteerd.
4	RADIUS	Hier wordt de radiuswaarde ingevoerd.
5	Bovenste	In dit veld wordt de bovenste waarde ingevoerd.
6	Lager	In dit veld wordt de laagste waarde ingevoerd.
7	Middenpositie	De middenwaarde kan in deze velden worden ingesteld voor elk van de X- en Y-assen.
8	Automatisch berekenen	Met deze knop kan de optie automatisch meten worden ingeschakeld.
9	Beeld automatisch berekenen	In dit gebied wordt het beeld weergegeven dat nodig is voor automatische meting. Dit wordt weergegeven wanneer de optie automatisch meten is ingeschakeld.
10	Bovenste	In dit veld wordt de bovenste waarde ingevoerd.
11	Lager	In dit veld wordt de laagste waarde ingevoerd.
12	Oorsprong	In dit veld wordt de beginwaarde ingevoerd.
13	RADIUS	In dit veld wordt de radiuswaarde ingevoerd.
14	Automatisch berekenen	Met deze knop kunt u automatisch berekenen uitvoeren.
15	Ruimte-uitbreiding	In dit veld kan de ruimte-uitbreiding worden ingesteld.
16	Annuleren	Met deze knop kunt u de instelling annuleren.
17	Bevestigen	Met deze knop kunt u de instelling bevestigen.

Menu

	Items	Beschrijving
1	Vormtype	Het gewenste vormtype kan in deze vervolgkeuzelijst worden geselecteerd.
2	Vormafbeelding	Dit is het gebied waar het beeld van het geselecteerde type wordt weergegeven.
3	Coördinaten	In deze vervolgkeuzelijst kunnen basis- of Wereldcoördinaten worden geselecteerd.
4	Punt 1	In elk veld wordt de waarde voor punt 1 ingevoerd.
5	Punt 2	In elk veld wordt de waarde voor punt 2 ingevoerd.
6	Ruimte-uitbreiding	In dit veld kan de ruimte-uitbreiding worden ingesteld.
7	Annuleren	Met deze knop kunt u de instelling annuleren.
8	Bevestigen	Met deze knop kunt u de instelling bevestigen.

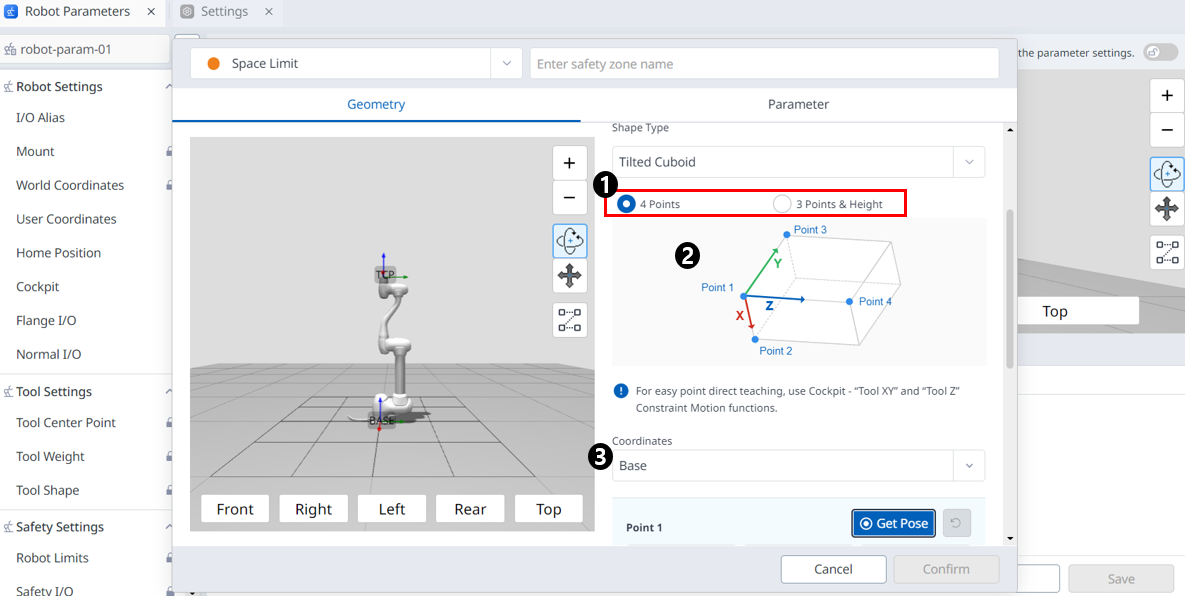

4 punten

Menu

	Items	Beschrijving
1	invoermethode	U kunt de gewenste invoermethode kiezen.
2	Ruimte-afbeelding	Dit is het gebied waar het beeld van het geselecteerde type wordt weergegeven.
3	Coördinaten	In deze vervolgkeuzelijst kunnen basis- of Wereldcoördinaten worden geselecteerd.

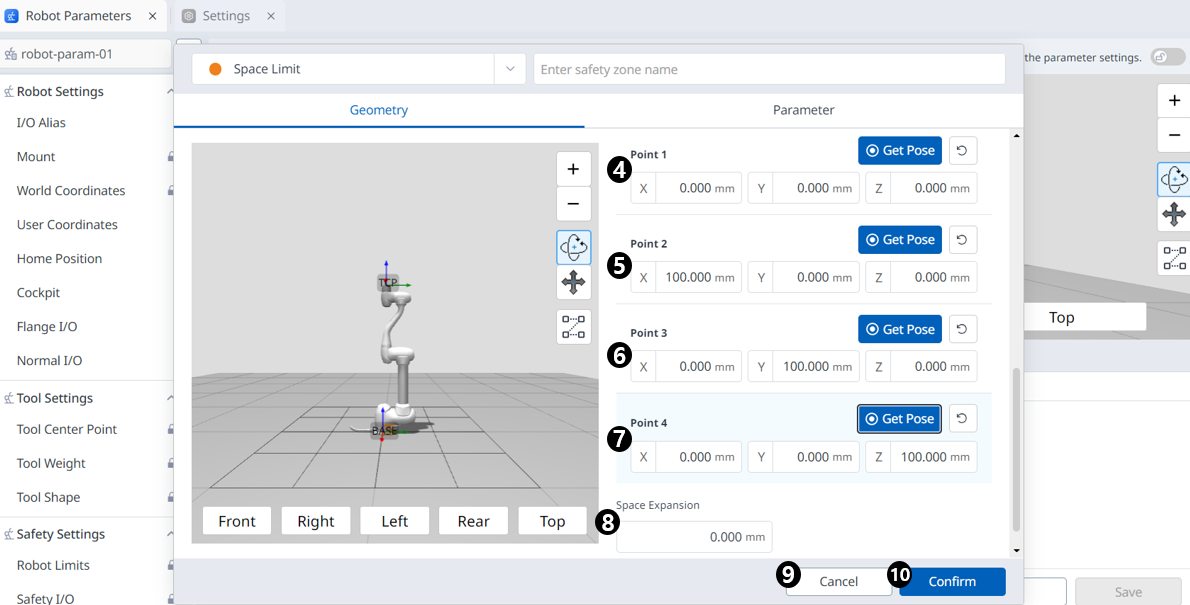

4	Punt 1	In elk veld wordt de waarde voor punt 1 ingevoerd.
5	Punt 2	In elk veld wordt de waarde voor punt 2 ingevoerd.
6	Punt 3	In elk veld wordt de waarde voor punt 3 ingevoerd.
7	Punt 4	In elk veld wordt de waarde voor punt 4 ingevoerd.
8	Ruimte-uitbreiding	In dit veld kan de ruimte-uitbreiding worden ingesteld.
9	Annuleren	Met deze knop kunt u de instelling annuleren.
10	Bevestigen	Met deze knop kunt u de instelling bevestigen.

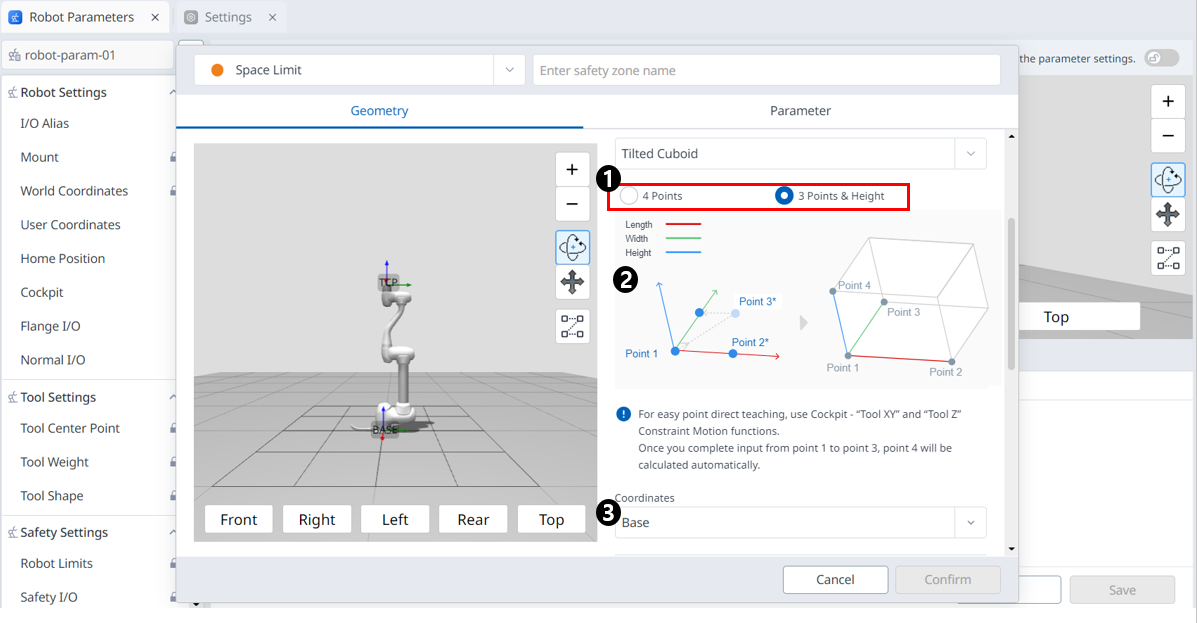

3 punten en hoogte

Menu

	Items	Beschrijving
1	invoermethode	U kunt de gewenste invoermethode kiezen.
2	Ruimte-afbeelding	Dit is het gebied waar het beeld van het geselecteerde type wordt weergegeven.
3	Coördinaten	In deze vervolgkeuzelijst kunnen basis- of Wereldcoördinaten worden geselecteerd.

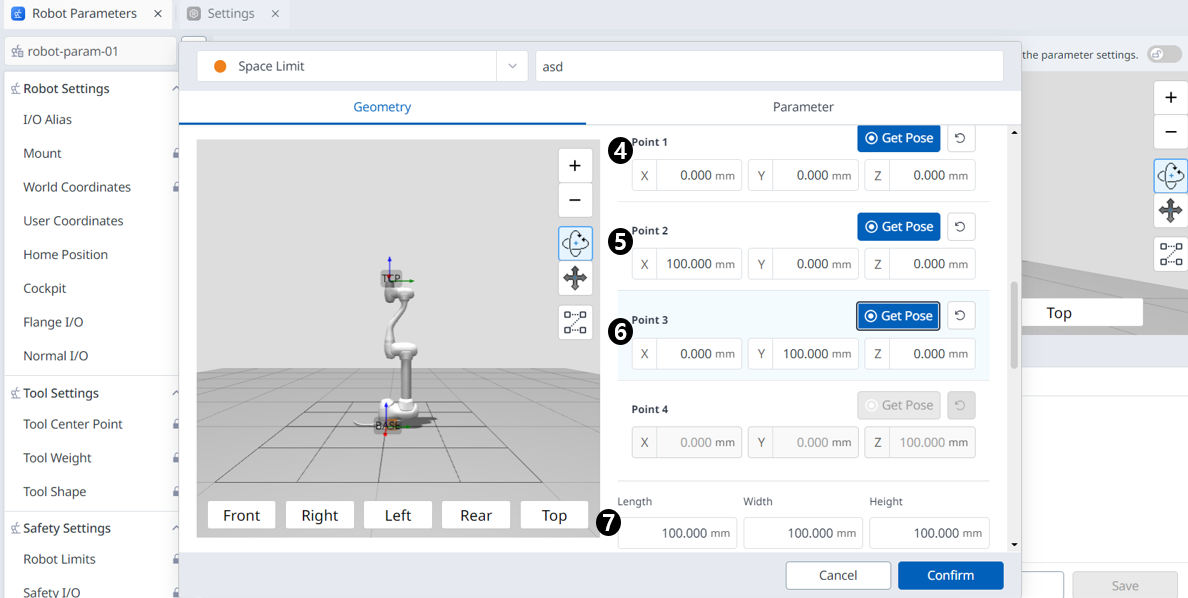

4	Punt 1	In elk veld wordt de waarde voor punt 1 ingevoerd.
5	Punt 2	In elk veld wordt de waarde voor punt 2 ingevoerd.
6	Punt 3	In elk veld wordt de waarde voor punt 3 ingevoerd.
7	instellingen voor formaat	Voer de waarden voor Lengte, Breedte en hoogte in.

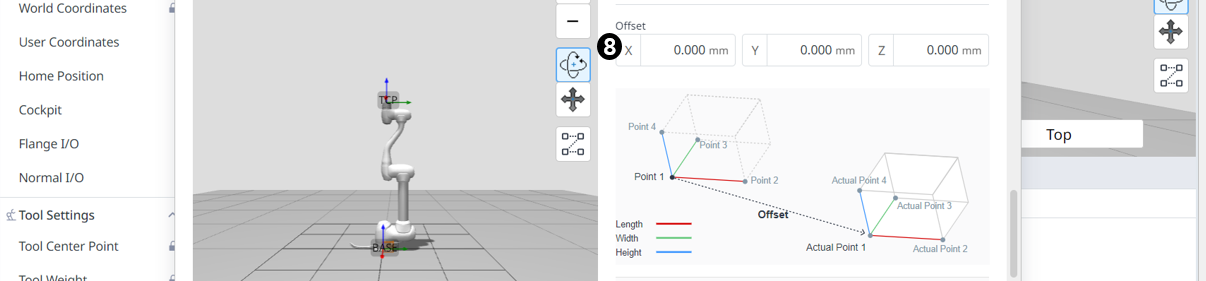

8	offset-instellingen	Voer een offsetwaarde in.

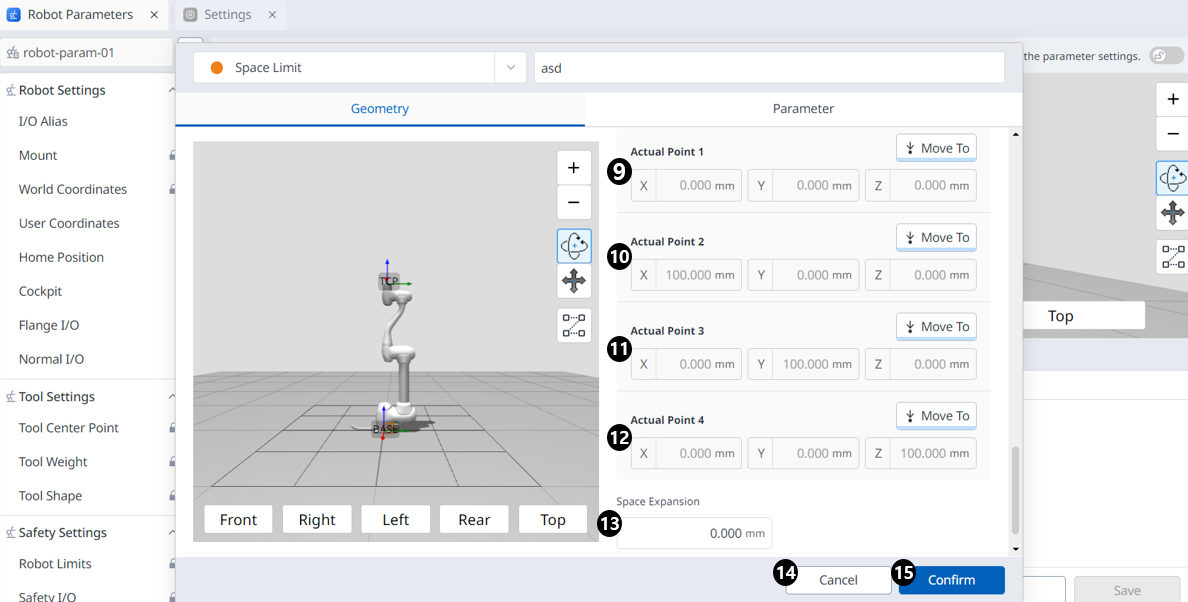

9	Werkelijk punt 1	U kunt de werkelijke waarde van punt 1 controleren, berekend op basis van de informatie over 3 punten, grootte en offset.
10	Werkelijk punt 2	U kunt de werkelijke waarde van punt 2 controleren, berekend op basis van de informatie over 3 punten, grootte en offset.
11	Werkelijk punt 3	U kunt de werkelijke waarde voor punt 3 controleren, berekend op basis van de informatie over 3 punten, grootte en offset.
12	Werkelijk punt 4	U kunt de werkelijke waarde voor punt 4 controleren, berekend op basis van de informatie over 3 punten, grootte en offset.
13	Ruimte-uitbreiding	In dit veld kan de ruimte-uitbreiding worden ingesteld.
14	Annuleren	Met deze knop kunt u de instelling annuleren.
15	Bevestigen	Met deze knop kunt u de instelling bevestigen.

Menu

	Items	Beschrijving
1	Vormtype	Het gewenste vormtype kan in deze vervolgkeuzelijst worden geselecteerd.
2	Vormafbeelding	Dit is het gebied waar het beeld van het geselecteerde type wordt weergegeven.
3	Coördinaten	In deze vervolgkeuzelijst kunnen basis- of Wereldcoördinaten worden geselecteerd.
4	Bovenste	In dit veld wordt de bovenste waarde ingevoerd.
5	Lager	In dit veld wordt de laagste waarde ingevoerd.
6	Vliegtuig Start X, Y	In dit veld wordt het beginpunt van het vlak ingevoerd.
7	Paneeleinde X,Y	In dit veld wordt het eindpunt van het vlak ingevoerd.
8	Nieuw vlak toevoegen	Klik op deze knop om een nieuw vlak toe te voegen.
9	Selectiepunt	In elk veld worden de waarden van het selectiepunt ingevoerd.
10	Ruimte-uitbreiding	In dit veld kan de ruimte-uitbreiding worden ingesteld.
11	Annuleren	Met deze knop kunt u de instelling annuleren.
12	Bevestigen	Met deze knop kunt u de instelling bevestigen.
