M1013 categorie stoppen
M1013 Stop categorie 0
Verbinding 1
Toestel=100%, snelheid=100%, lading=100%
Remafstand (rad) | Stoptijd (ms) | |
|---|---|---|
Verbinding 1 | 0,144 | 136 |
Verbinding 2
Toestel=100%, snelheid=100%, lading=100%
Remafstand (rad) | Stoptijd (ms) | |
|---|---|---|
Gewricht 2 (θj2) | 0,15 | 315 |
Gewricht 3 (θj3) | 0,346 | |
Afstand (θd) | 0,314 |
Verbinding 3
Toestel=100%, snelheid=100%, lading=100%
Remafstand (rad) | Stoptijd (ms) | |
|---|---|---|
Gewricht 2 (θj2) | 0,161 | 225 |
Gewricht 3 (θj3) | 0,153 | |
Afstand (θd) | 0,279 |
De verbindingshoeken 2 en 3 worden aangeduid met θj2, θj3, θd in Meetposities en Voorwaarden.
M1013 Stop categorie 1

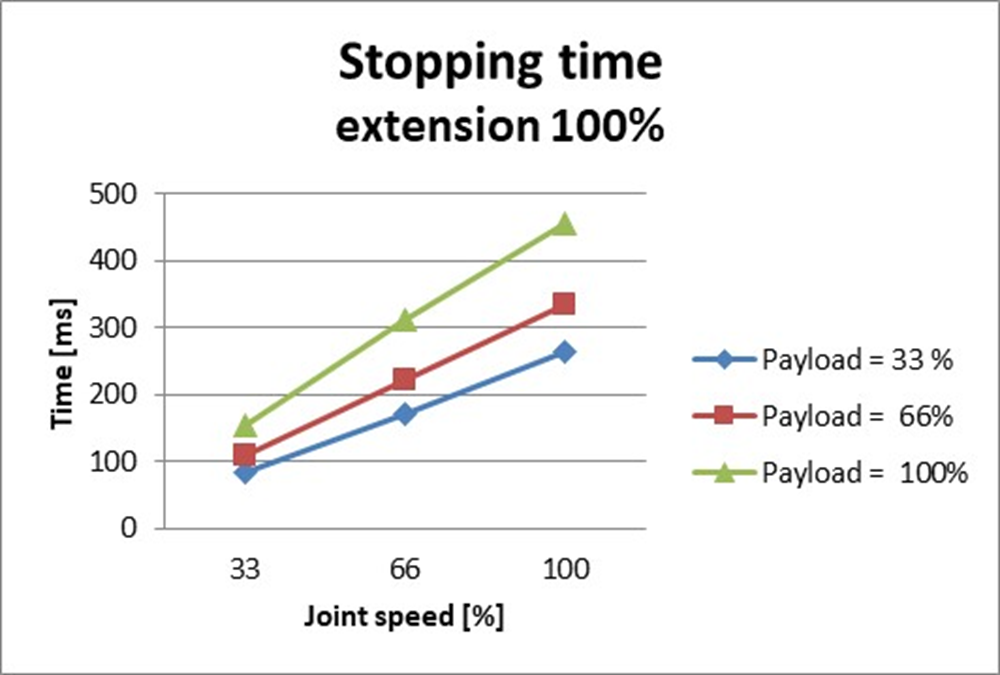

Stopafstand en stoptijd van gewricht 1 (basis)
Stopafstand bij 33% van max. Belasting (rad) | Stopafstand bij 66% van max. Belasting (rad) |
 |  |
Stopafstand bij max. Belasting (rad) | Stoptijd bij 33% van max. Belasting (ms) |
 |  |
Stoptijd bij 66% van max. Belasting (ms) | Stoptijd bij max. Belasting (ms) |
 |  |
Stopafstand en stoptijd van verbinding 2 (schouder)
Stopafstand bij 33% van max. Belasting (rad) | Stopafstand bij 66% van max. Belasting (rad) |
 |  |
Stopafstand bij max. Belasting (rad) | Stoptijd bij 33% van max. Belasting (ms) |
 |  |
Stoptijd bij 66% van max. Belasting (ms) | Stoptijd bij max. Belasting (ms) |
 |  |
Stopafstand en stoptijd van gewricht 3 (bochtstuk)
Stopafstand bij max. Uitrekken niveau (rad) | Stoptijd bij max. Uitrekken niveau (ms) |
|---|---|
 |  |
